Sistemi di sigillatura per cavi e condotti per sottostazioni sotterranee

"Per questo progetto, i sistemi di sigillatura Roxtec UG™ sono stati selezionati per sigillare i punti di ingresso dei condotti sotterranei contro la pressione costante dell'acqua", afferma Michael Adams, Engineering Lead - Power Systems and Construction Lead, sottostazione di South Yarra, Rail Network Alliance.

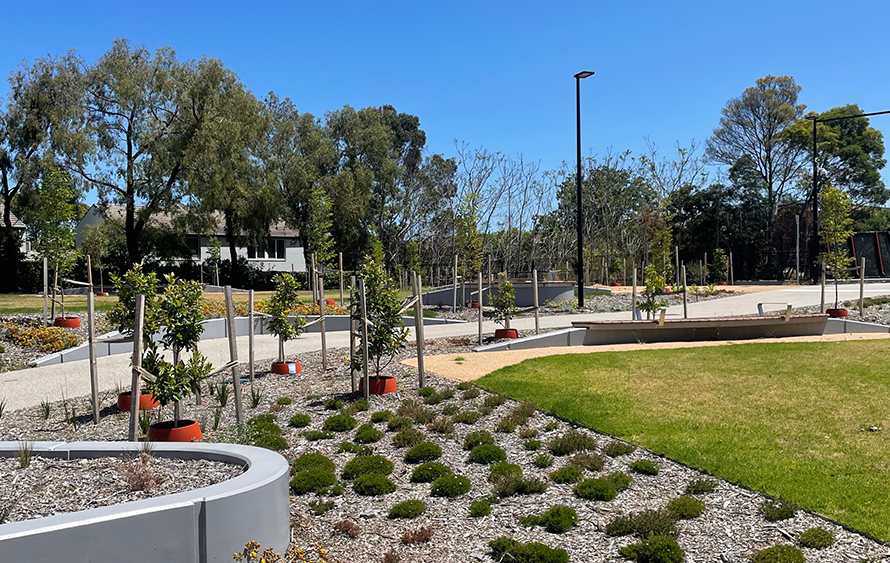

La nuova sottostazione, situata presso l'ingresso orientale del tunnel della metropolitana, è necessaria per aumentare la capacità della rete ferroviaria di Melbourne lungo le linee Sunbury, Cranbourne e Pakenham. Si trova sotto la South Yarra Siding Reserve, quindi presenta requisiti tecnici rigorosi volti a ridurne l'impatto. La riserva è stata riqualificata e viene restituita come spazio aperto ad uso della comunità.

L'importanza della sigillatura sotto il livello del suolo

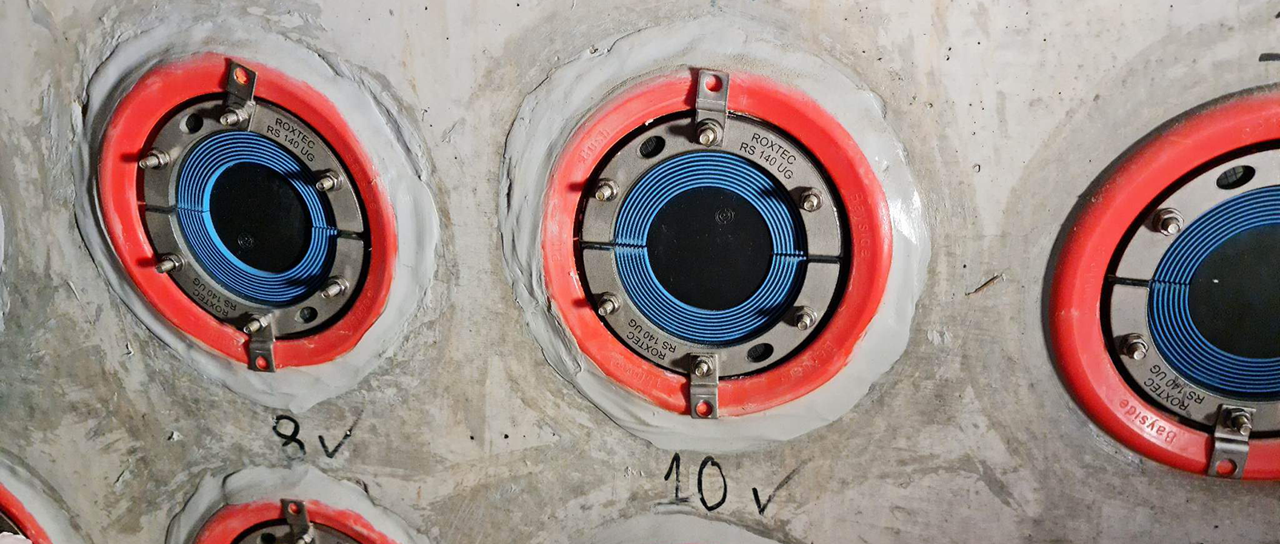

La sottostazione è sotto il livello del suolo e i progettisti hanno dovuto tenere conto della possibilità di infiltrazioni d'acqua nell'edificio. Per proteggere gli elementi costruttivi a contatto con il suolo, hanno utilizzato un sistema di membrane ad acqua. Si sono resi conto della necessità di trovare un sistema di sigillatura per fare in modo che non entrasse acqua tramite i condotti che attraversavano le pareti e il pavimento. I sistemi di sigillatura Roxtec UG™ sono stati applicati a tutti i condotti in ingresso nell'edificio.

I condotti erano di dimensioni diverse e contenevano cavi di diverso diametro. Inoltre, era necessario tenere conto della capacità futura. La canalina elettrica principale era da 150 e, in presenza di due o tre cavi nel condotto, è stato utilizzato il sistema di sigillatura Roxtec H3-142 UG™, sviluppato per il mercato australiano. Era molto importante evitare i problemi causati dalle possibili infiltrazioni d'acqua e semplificare così i lavori di manutenzione.

Attraversamenti di pareti esterne

Per sigillare il punto in cui i cavi del trasformatore/raddrizzatore entrano nella parete esterna, è stato utilizzato il sistema di passaggi Roxtec. Quest'ultimo doveva resistere al fuoco con un FRL -/120/120, proteggere dall'esposizione agli agenti atmosferici e fornire un capocorda di messa a terra. I requisiti di spaziatura dei cavi erano fondamentali per l'apparecchiatura.

La stretta collaborazione tra Rail Network Alliance e Roxtec Australia ha garantito che le aperture per i passaggi dei cavi fossero corrette e che i passaggi rispettassero le distanze specifiche dei cavi.

Roxtec ha fornito supporto e guida in loco per l'installazione del sistema di sigillatura. La collaborazione tra tutte le parti coinvolte ha garantito il corretto svolgimento dell'intero processo, dalla progettazione alla costruzione, fino al completamento.

"I passaggi Roxtec sono stati approvati come soluzione perché soddisfano i requisiti antincendio australiani, proteggono da fattori ambientali difficili e sono idonei per i punti critici di attraversamento dei cavi nel sito", afferma Michael Adams.

Perché Roxtec?

• Protezione dal fuoco certificata
• Tenuta all'acqua
• Barriera contro roditori
• Ottimizzazione dello spazio
• Assistenza clienti in loco
• Capacità di riserva integrata
