Le Wedge ES EX Roxtec permet la compression dans des cadres Ex Roxtec avec un espace de remplissage rectangulaire. Le kit Wedge ES Ex Roxtec contient tous les composants nécessaires pour comprimer le système.
- Il s'utilise avec des composants Roxtec adaptés pour constituer une solution d'étanchéité complète
Plans techniques
Références articles
Acier doux galvanisé

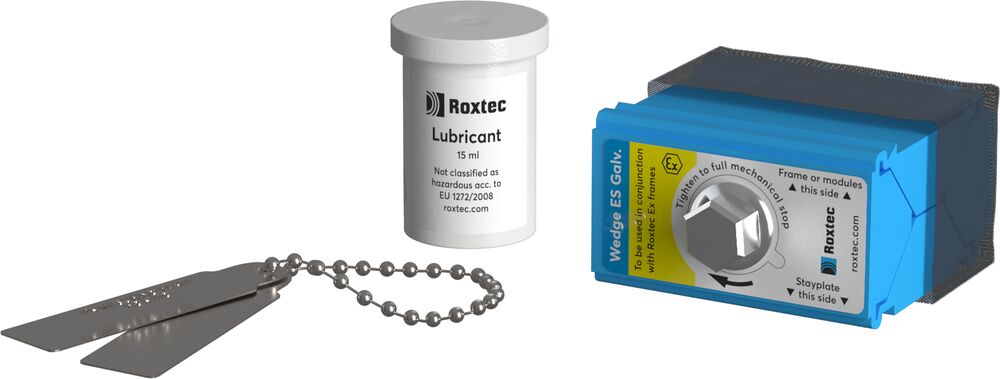

WEDGE 60 ES Ex GALV
- Dimensions externes L (mm) 60
- Poids (kg) 2
- N° art. 105375

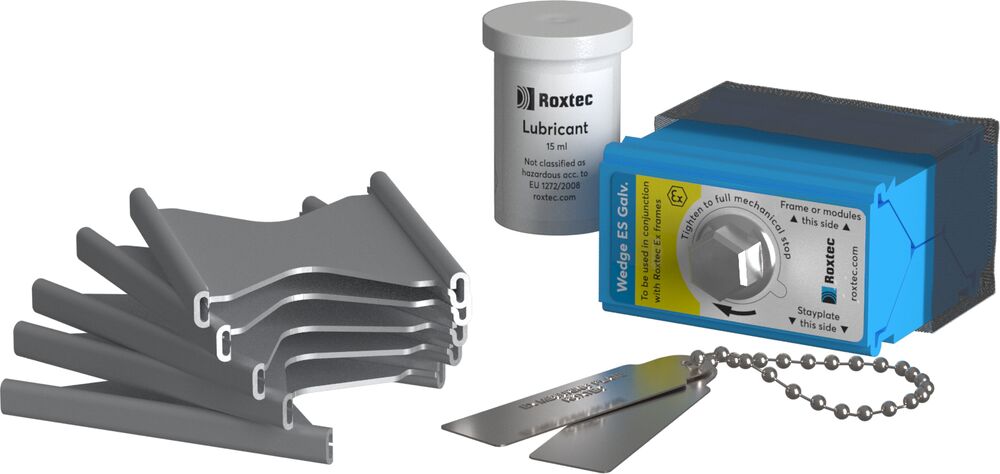

WEDGEKIT 60 ES Ex GALV
- Dimensions externes L (mm) 60
- Poids (kg) 0.8
- N° art. 163603
WEDGE 120 ES Ex GALV
- Dimensions externes L (mm) 120
- Poids (kg) 1
- N° art. 105149
WEDGEKIT 120 ES Ex GALV
- Dimensions externes L (mm) 120
- Poids (kg) 1.5
- N° art. 105377
Acier inoxydable
WEDGE 60 ES Ex AISI316
- Dimensions externes L (mm) 60
- Poids (kg) 0.6
- N° art. 105376
WEDGEKIT 120 ES Ex AISI316
- Dimensions externes L (mm) 120
- Poids (kg) 1.9
- N° art. 105378

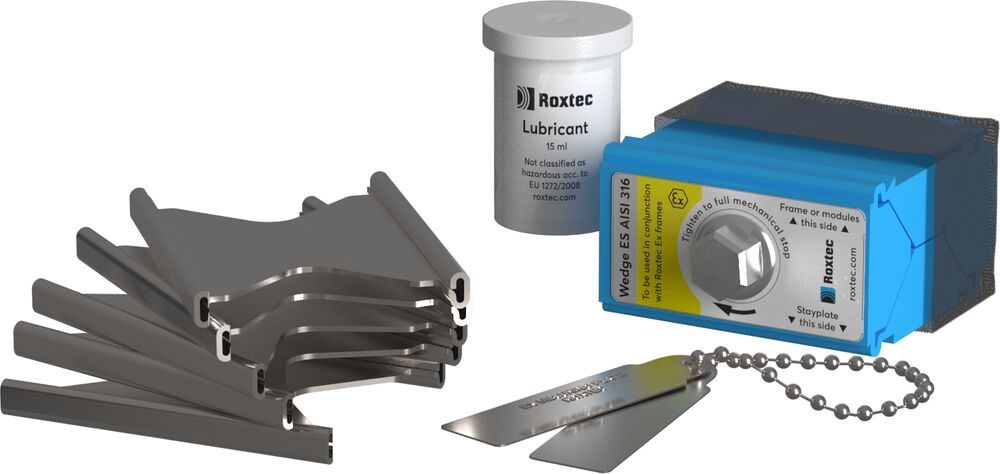

WEDGEKIT 60 ES Ex AISI316
- Dimensions externes L (mm) 60
- Poids (kg) 0.5
- N° art. 163604
WEDGE 120 ES Ex AISI316
- Dimensions externes L (mm) 120
- Poids (kg) 1
- N° art. 105150
| Titre | Dimensions externes L (mm) | Poids (kg) | N° art. | |
|---|---|---|---|---|
| WEDGE 60 ES Ex GALV | 60 | 2 | 105375 | |
| WEDGEKIT 60 ES Ex GALV | 60 | 0.8 | 163603 | |
| WEDGE 120 ES Ex GALV | 120 | 1 | 105149 | |
| WEDGEKIT 120 ES Ex GALV | 120 | 1.5 | 105377 |
| Titre | Dimensions externes L (mm) | Poids (kg) | N° art. | |
|---|---|---|---|---|
| WEDGE 60 ES Ex AISI316 | 60 | 0.6 | 105376 | |
| WEDGEKIT 120 ES Ex AISI316 | 120 | 1.9 | 105378 | |
| WEDGEKIT 60 ES Ex AISI316 | 60 | 0.5 | 163604 | |
| WEDGE 120 ES Ex AISI316 | 120 | 1 | 105150 |
