Lors de la construction du Data Center Project Q, à Querétaro, le représentant du propriétaire, Santander Global Facilities México, a relevé le défi suivant : Comment acheminer plusieurs câbles et tuyaux dans un mur d'enceinte de 45 cm d'épaisseur tout en préservant son intégrité ?

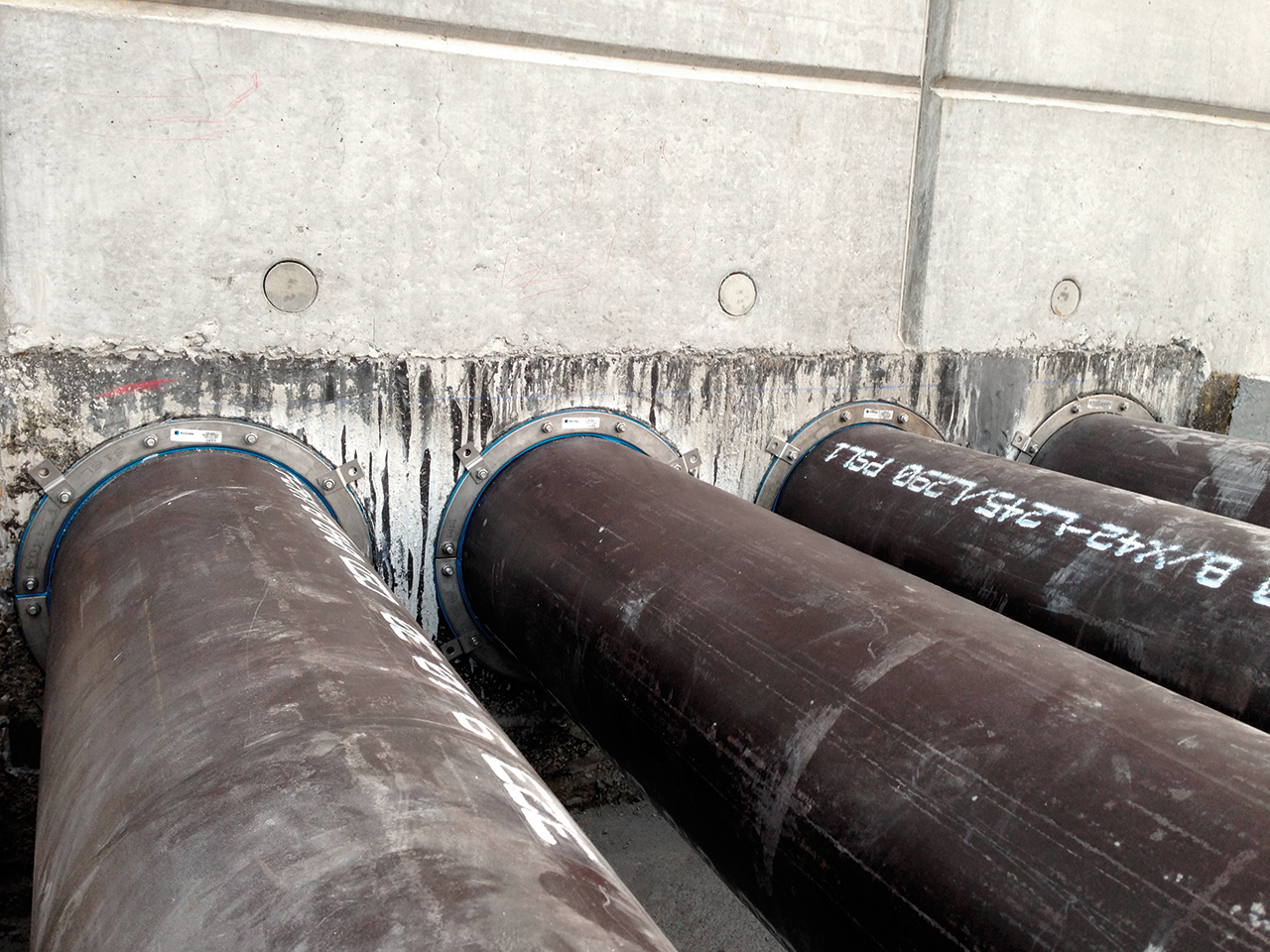

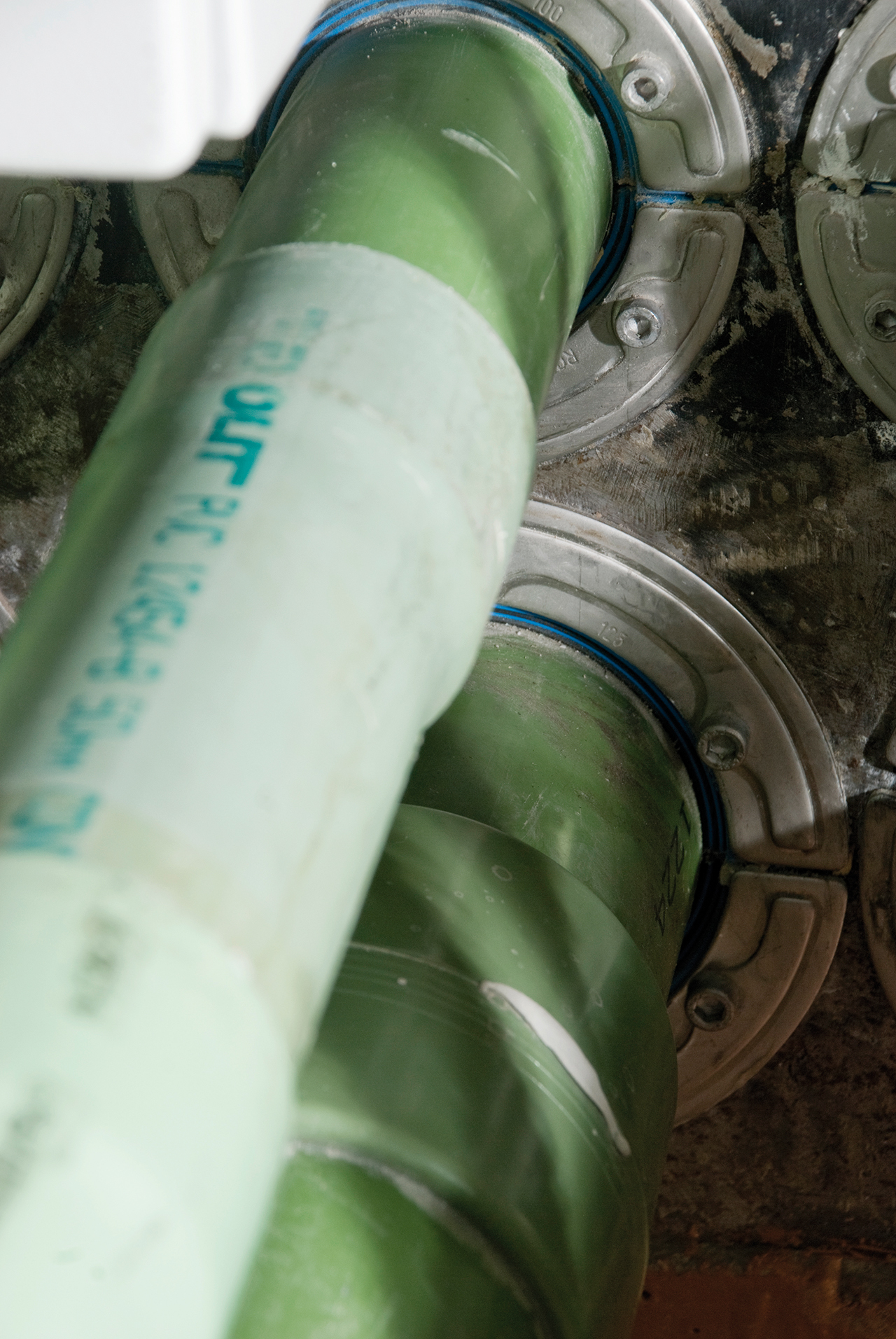

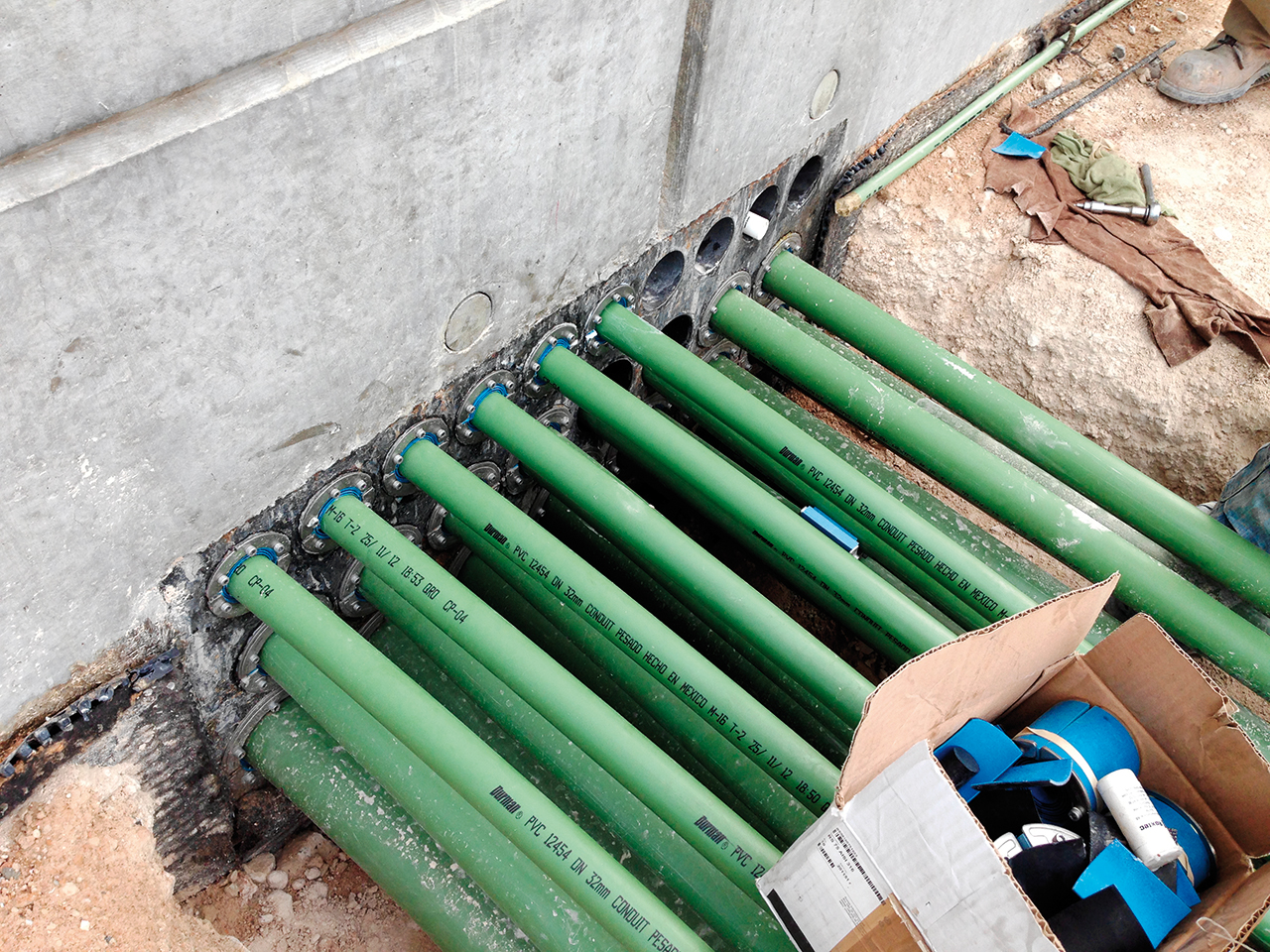

DIINESA, coordinateur de la construction, a spécifié les solutions d'étanchéité Roxtec pour les câbles d'alimentation et la fibre optique, ainsi que pour des tuyauteries en acier, en PVC et en PEHD de différentes tailles. Les installateurs de Lebanc ont manipulé des câbles d'un diamètre compris entre 13 et 34 mm ainsi que des tuyaux d'un diamètre compris entre 29 et 305 mm.
Les solutions d'étanchéité peuvent également être ouvertes pour procurer une capacité de réserve. Qui souhaite percer de nouvelles ouvertures pour chaque câble supplémentaire ?
Exigences de sécurité élevées
Du béton spécial et des solutions étanches ont été utilisés pour assurer l'imperméabilité de la surface du mur. Les passages ont donc dû respecter les mêmes critères stricts.
Le mur était en béton de haute résistance, ce qui rendait difficile l'ouverture d'un passage pour les installations ultérieures. C'est pourquoi l'objectif était de préparer les passages pour faciliter les mises à niveau.
Solution sur mesure
Il était essentiel de trouver un moyen de maintenir les nombreuses paires de manchons avec les traversées Roxtec, à une distance de 45 cm. DIINESA et Roxtec ont résolu le problème avec des structures en acier sur mesure, coulées dans le béton entre les fondations grillagées, n'autorisant que de faibles tolérances entre les murs. Les structures en acier maintiennent les bagues et les cadres au moyen d'une paire de manchons raccordés avec des blocs de scellement en papier.
Grâce aux solutions d'étanchéité Roxtec, les partenaires du projet ont pu respecter les requis d'étanchéité, préserver l'intégrité du mur et préparer le Project Q aux besoins futurs.
Nous utiliserons toujours Roxtec.
Pourquoi utiliser Roxtec ?
- Protection certifiée
- Solution pour câbles et tuyauteries en métal et en plastique
- Adaptabilité à des câbles et tuyauteries de différentes tailles
- Capacité de réserve intégrée pour besoins futurs
- Solutions sur-mesure
Données du projet
Description du projet
Construction d'un Data Center dans la ville de Querétaro, au Mexique
Propriétaire
Santander Financial Group/Santander Global Facilities
Conception et ingénierie
Kaplan McLaughlin Diaz (KMD) México et Desarrollo Integral en Ingeniería Eléctrica, S.A. de C.V. (DIINESA)
Entrepreneurs
Lebanc, S.A. de C.V. et DCI Constructions
Installations
Dasby, S.A. de C.V.
Applications
Étanchéité des câbles et des tuyauteries de différentes tailles traversant un mur d'enceinte de 45 cm d'épaisseur
Requis d'étanchéité
Étanche à l'eau, barrière coupe-feu et protection contre les poussières et les nuisibles

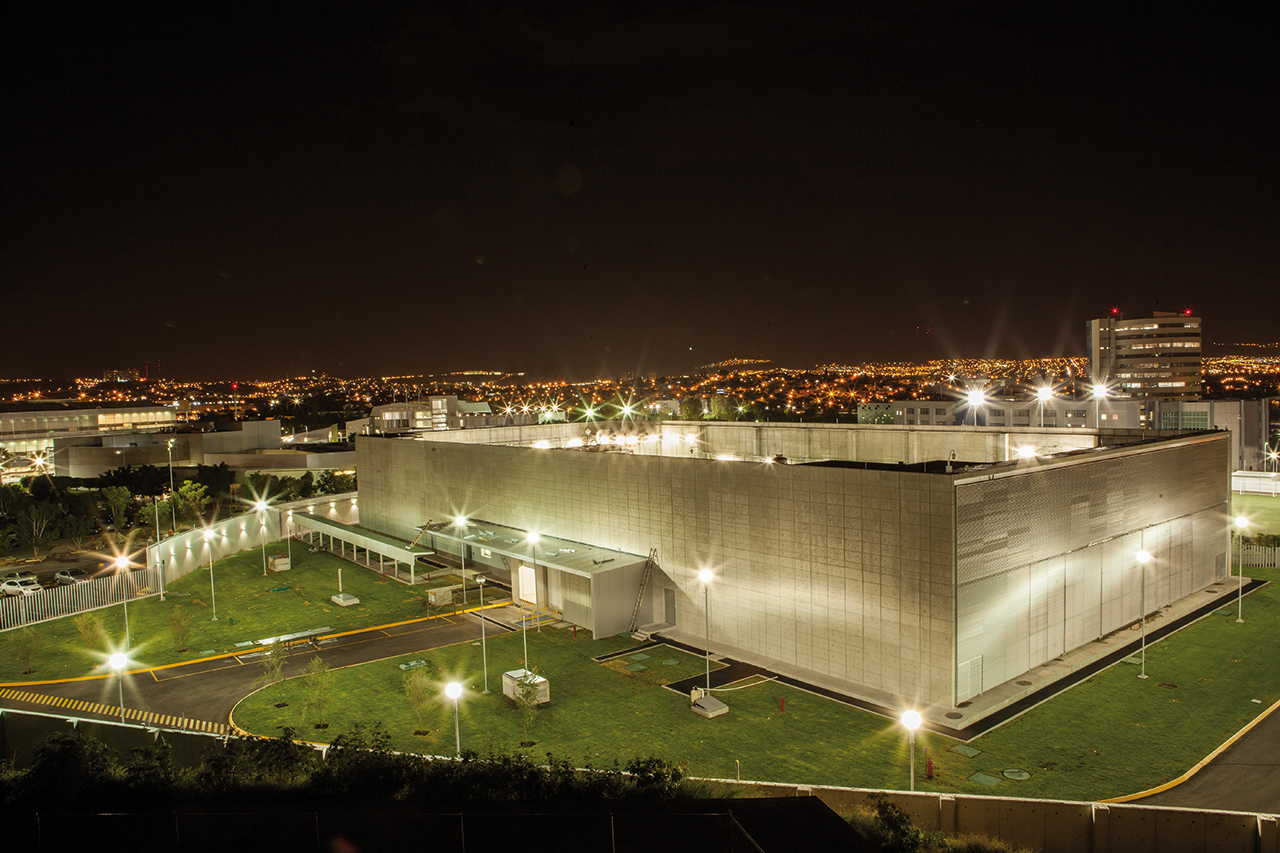

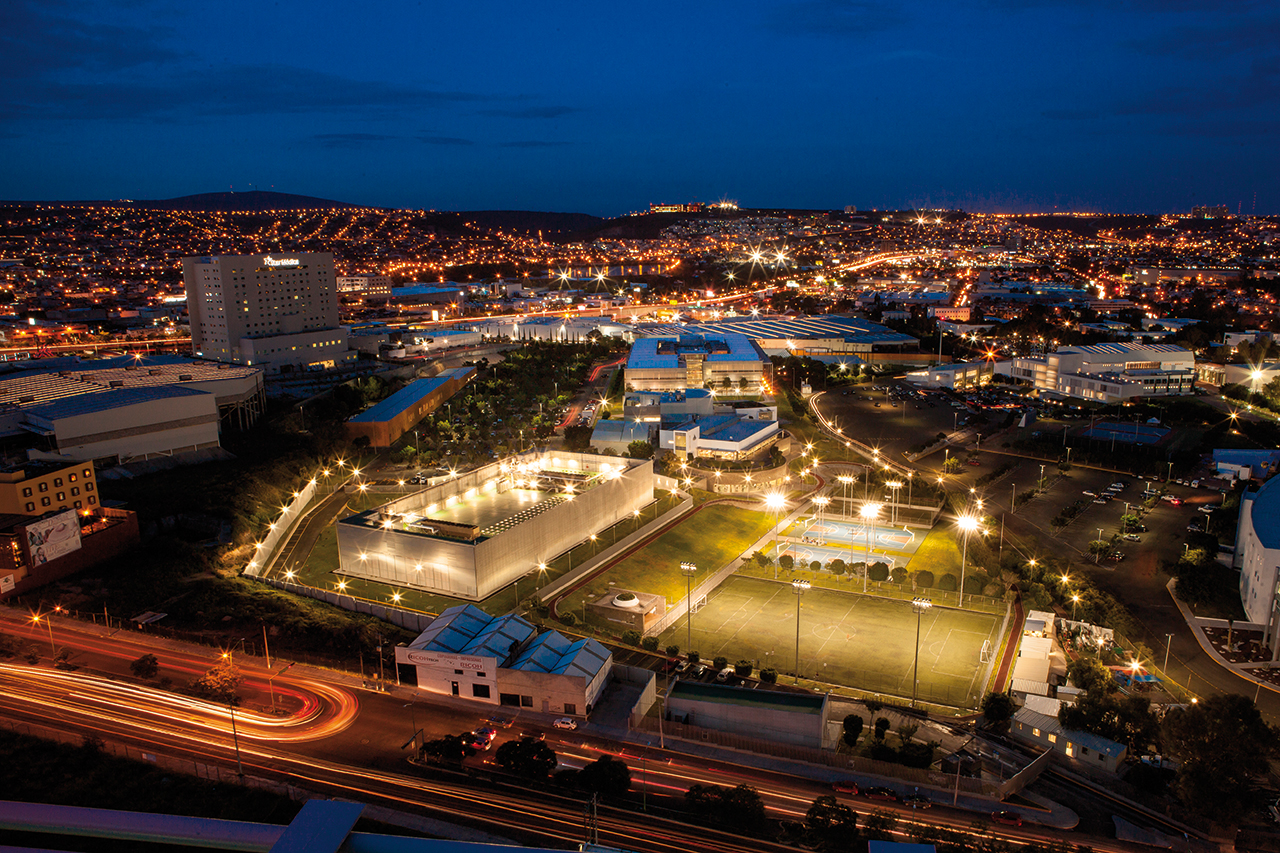

Plus d'images du Data Center Project Q, au Mexique
Produits Roxtec
Le projet utilise les solutions d'étanchéité suivantes :
