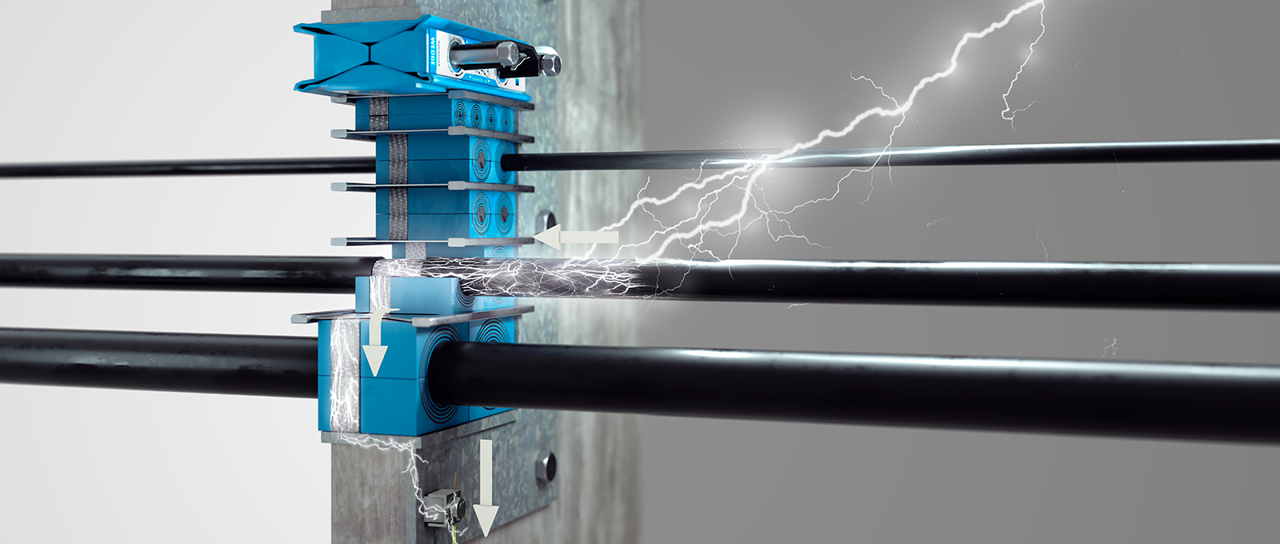

Kısa devre durumu ve yıldırım çarpmalarının etkilerinde sürekli güvenliği sağlamak için zırhlı kablolar veya metal borular için Roxtec BG™ yalıtım sistemini kullanın. Sistem tüm temel sınıflandırma kuruluşları tarafından onaylanmıştır ve birçok zorlu endüstri ve uygulamanın ihtiyaçlarını karşılar. Roxtec BG™ yalıtım malzemeleri, elektrik topraklamanın yanı sıra yangına, gaza ve suya karşı onaylı koruma sağlar.
Bir yalıtım uzmanına danışın
Topraklama, kişisel güvenliği sağlamanın yanı sıra hassas cihazları koruma yöntemidir. Metalik nesnelerin yapıştırılması, elektrik enerjisinin birikmesini önler ve bir kişi aynı anda farklı potansiyele sahip birkaç nesneyle temasa geçtiğinde kişisel tehlike riskini en aza indirir. Topraklama, kısa devre veya yıldırım düşmelerinden kaynaklanabilecek geçici gerilimleri boşaltma yöntemidir.
Uygulamanın elektromanyetik koruma gereksinimleri varsa, Roxtec ES sistemi'ni öneririz.
Topraklama nedir?
Elektrik güvenliği ile ilgili önemli kelimelerin açıklamaları için tıklayın.
Topraklama
Topraklama köprüsü
Topraklama
Kişisel güvenlik
Standartlar ve terminoloji
Aşağıda, topraklama ile ilgili seçili geçerli standartların ve terminoloji örneklerinin bir listesini bulabilirsiniz.
IEC 60364
NEC/CEC
BS7671
Sorumluluk Reddi
Roxtec olarak ürünlerimizin işlevlerini açıklarken her zaman uygulamaya uygulanan resmi standardın geçerli haline atıfta bulunmaya çalışıyoruz. Bununla birlikte, ayrıntılar zaman içinde değişebilir, bu nedenle sunulan bilgiler ne tam ne de geçerli düzenleme metni olarak görülmemelidir. Roxtec BG™ yalıtım sistemi ve tüm Roxtec ürünleri, Roxtec Genel Satış ve Servis Hüküm ve Koşullarına ("Hüküm ve Koşullar") uygun olarak satılmaktadır. Hüküm ve Koşullar'ın son sürümünü burada bulabilirsiniz.
Kişisel güvenliği sağlamak ve kritik elektronik malzemeleri korumak için topraklama işlemi çok önemlidir.
Riskleri ortadan kaldırın
Kablo ve borularınızı topraklayarak kişisel güvenliğinizi sağlarken aynı zamanda elektrikli cihazlarınızı da korursunuz. Roxtec BG™, tüm uygulamalarınız için uygun maliyetli ve alanı verimli kullanan bir çözüm sağlamak üzere tasarlanmıştır.
Panolar için bir Roxtec BG™ kablo girişi yalıtım malzemesinin montajı.
Roxtec BG™ sistemi
Roxtec BG™ geçişlerinin amacı kişisel güvenliği sağlamak ve elektronik cihazlarınızı korumaktır. Sistem, topraklama uygulamaları için modüler tabanlı bir kablo ve boru geçişi ile mekanik geçiş yalıtım malzemesinden oluşur. Aynı zamanda yangın, su, toz, kir ve kemirgen gibi risklere karşı çevre koruması da sağlar.
Sistem bileşenleri
Sistem, elektriksel olarak iletken bir çelik veya alüminyum çerçeve, Roxtec BG™ yalıtım modülleri, sabitleme plakaları, sıkıştırma ünitesi ve montaj sırasında kullanılmak üzere yağlayıcıdan oluşur. Çerçeveler farklı şekil ve boyutlarda gelir. Bunları, duvarlardan ve bölümlerden geçen kablolar ve borular için açıklıklar oluşturmak üzere inşa sürecinde veya sonrasında inşaata dahil edebilirsiniz.
Çerçeve ve potansiyel eşleme sistemi arasındaki elektrik bağlantısı hayati önem taşır. Kablo ve boruların çevresinde yalıtım sağlamak için Roxtec BG™ yalıtım modüllerini çerçeveye yerleştirirsiniz. Kablo zırhına/metalik boruya bağlı yerleşik şerit, çerçeveye elektriksel süreklilik sağlar. Ardından Roxtec Wedge sıkıştırma birimini yerleştirin ve sıkarak yalıtımı tamamlayın.
Roxtec RM BG™ B sistemi montajı.
Roxtec BG sistemindeki bileşenler.
Topraklama için test edilmiş ve onaylanmıştır
Tamamlandığında, Roxtec BG™ yalıtım malzemesi, geçişi ve tüm bağlı cihazları geçici gerilimlerin ve arıza akımlarının etkilerinden korur. Sistem, farklı otoriteler tarafından gerçekleştirilen çok sayıda teste tabi tutulmuştur, örneğin; toprak sürekliliği, IEC 60079-0, kısa devre ve akım dayanım özellikleri, EN 50262/IEC 62444 ve akım dalgalanması, IEC 62305. Roxtec BG sistemi, kablo ve kanal ile kullanım için bağlantı parçası gereksinimleri UL 514B ve CSA C22.2 No. 18.3-04 ve topraklama ekipmanı ile kullanım için bağlantı parçaları gereksinimlerine UL 467 ve CSA C22.2 No. 47-07'ye göre CSA tarafından onaylanmıştır.
Roxtec BG™ sistemi.
Roxtec BG™ ve BG™ B çözümleri
Roxtec BG™ ve BG™ B ürün ailesi, zırhlı veya blendajlı kabloları ve metal boruları tek bir bölmede güvenli ve verimli bir şekilde topraklamak için tasarlanmıştır. Roxtec BG™ veya BG™ B sistemindeki her modül, doğrudan veya bitişik modüller aracılığıyla metalik çerçeve ile temas halinde olan ayrı bir iletken topraklama şeridine sahiptir. Sistemden geçen her kablo veya boru modül aracılığıyla ayrı ayrı topraklanabilir. Daha sonra çerçeve normal topraklama sistemine bağlandığında ara topraklama çubuğu görevi görür.
Roxtec BG™ B çözümleri kablo rakorlarına göre yüzeyi %70'e kadar daha verimli kullanır ve çelik zırhlı kablo türlerini sonlandırmak için kablo rakorunun yerine kullanılır. Tek bir kablo girişiyle, farklı çaplara sahip tek veya daha fazla kabloyu yalıtabilirken sertifikalı topraklama sonlandırması sağlarsınız. Çözümler verimli ve esnektir, sistemin basitliği sayesinde kurulumu kolaydır.
Roxtec BG™ modülü, monte edildiğinde tek bir birim oluşturan iki özdeş yarım parçadan oluşur. Silindirik, eş merkezli kauçuk katmanlar modülün merkezini oluşturur ve kabloya sıkı geçmesini sağlamak için çıkarılabilir özelliktedir. Kauçuk katmanlar, modülü, çevre koruma amacıyla kablo kılıfının çapına ve elektrikle ilgili koruma amacıyla kablo zırhına uyarlamanızı sağlar.

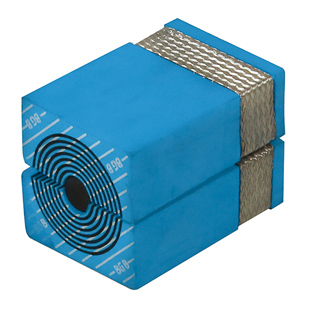

Roxtec BG™ B modülleri, bir tarafı elektrikle ilgili koruma, diğer tarafı çevre koruma sağlayan kısma sahiptir ve kabinler ile elektrik muhafazaları için mükemmel bir çözümdür.

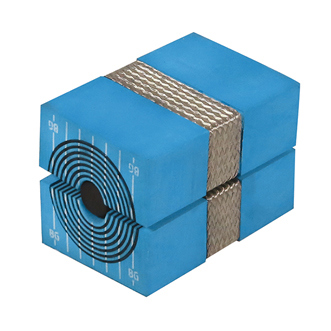

Roxtec BG™ modülleri, merkezde elektrikle ilgili koruma sağlayan ve her iki ucunda da çevre koruma sağlayan kısma sahiptir. Roxtec BG™ çözümü, geçiş işlevinin gerekli olduğu zemin veya duvar girişlerinde iş görür.
Roxtec BG™ ve BG™ B çözümleri aşağıdakiler için sertifikalandırılmıştır:
- Elektrik güvenliği
- Tehlikeli (Ex) konumlar
- Topraklama
- Yangından korunma, gaz ve su sızdırmazlığı
Roxtec BG™ sisteminin testi
Roxtec BG™ çözümleri, yüksek düzeyde akımların oluşabileceği uygulamalar için tasarlanmıştır. Belirtilen dayanma düzeyine karşılık gelen akım, bir modül aracılığıyla çerçeveye ve onun sonlandırma konektörüne yönlendirilir. Akım seviyesi geçerli elektrik standartlarına göre belirlenir ve yönlendirilen hizmetin boyutuna bağlıdır. Roxtec BG™ sistemi, modül boyutuyla birlikte örgünün kesit alanı arttıkça bununla başa çıkar.
Tablo, modül boyutu başına bakır kesit alanını ve hangi akım seviyesinin test edildiğini gösterir. Bu, teknik özelliklerde bulunabilecek bilgilere bir örnektir.
Modül boyutu başına şerit verileri
| BG modülü boyutu | Kablo aralığı (dış Ø mm) |
Şerit kesiti |
Yaklaşık eşdeğer AWG |
| 20w40 | 3.5 - 16.5 | 4 | 11 |
| 20 | 4 - 14.5 | 8 | 8 |
| 30/30w40 | 10 - 25 | 13 | 6 |
| 40 10-32 | 9.5 - 32.5 | 21 | 4 |
| 40 | 21.5 - 34.5 | 21 | 4 |
| 60 24-25 | 24 - 54 | 42 | 1 |
| 60 | 28 - 54 | 42 | 1 |
| 80/90 | 48 - 71 | 42 | 1 |
| 120 | 67.5 - 99 | 42 | 1 |
Modül boyutuna göre akım ve aşırı gerilim dayanım özellikleri
| BG modülü boyutu | AC KISA DEVRE TESTİ | |||||
| UL 514B/UL 467, CSA 22.2 No 18.3-04/No 41.07 gereklilikleri | Test edildi: | EN 50262,/A1,/A2 Zırhlı kablolar Kategori B akım gerekliliği A, 1 sn. | A'ya kadar test edildi, 1 sn. | |||
| Akım (A) | Sn. | Akım (A) | Sn. | |||
| 20w40 | 1180 | 4 | 1530 | 6 | Cat A, 500 | 500 |
| 20 | 1180 | 4 | 1530 | 6 | 3060 | 3480 |
| 30/30w40 | 1530 | 6 | 1530 | 6 | 4000 | 4101 |
| 40/40 10-32 | 2450 | 6 | 2450 | 6 | 5400 | 5409 |
| 60/60 24-54 | 4900 | 6 | 5050 | 9 | 7200 | 7495 |
| 80/90 | 5050 | 9 | 5050 | 9 | 10400 | 15274 |
| 120 | 5050 | 9 | 8030 | 9 | 10400 | 15274 |
Topraklama işlevi nasıl doğrulanır
Tüm elektrik tesisatlarında işlevi doğrulamanız gerekir. Roxtec BG™ çözümlerinin elektriksel işlevselliğini doğrulamak için temas direncini minimum 10 ADC ile 4 kutup yöntemiyle ulusal mevzuata uygun olarak doğrulamanızı öneririz.
Roxtec BG™ sistemlerinin montaj doğrulaması
Yıldırımdan korunma olarak Roxtec BG™ çözümleri
Bir yıldırımdan korunma sistemi olan LPS, yıldırım çarpmalarının neden olduğu geçici akımları toprağa yönlendirmek için tasarlanmıştır. Roxtec BG™ sistemi, ana yıldırımdan korunma sistemi olarak çalışacak şekilde tasarlanmamıştır. Bunun yerine doğrudan olmayan yıldırım çarpmalarının etkilerinden korur. Doğrudan olmayan yıldırım çarpmaları bile yakınlardaki metal nesnelere, kablolara veya borulara yüksek gerilimler indükleyebilir. Roxtec BG™ yalıtım malzemelerini kullanarak doğrudan olmayan yıldırım çarpmalarının etkilerini en aza indirebilirsiniz. Bir yıldırım çarpmasından kaynaklanan aşırı gerilimler ve geçici akımlar geniş bantlı bir spektruma sahiptir, bu da cihazların hasar almasını önlemek için EMI tasarımlı topraklama yöntemleri gerektirir.
Roxtec BG™ sistemi, yıldırıma karşı koruma için bir standart olan IEC 62305-1'ye göre test edilmiştir. Bu standart, yaklaşık 20 kat daha fazla enerji içeren darbelere sahip olması sebebiyle IEC 60060-1'den daha sıkı bir standarttır.
IEC 62305-1 ve 60060-1 arasındaki karşılaştırma
Rüzgar türbini ürün kullanım döngüsünü simüle etmek için, 50 kA'dan 200 kA'ya kadar akım seviyeleri ile toplam 33 devre dalgalanmasından oluşan bir döngü test edildi. Test, test edilen kablonun temas empedansının tüm test süresi boyunca değişmediğini gösterdi.
Farklı yıldırım türleri
Farklı yıldırım türleri vardır:
- Doğrudan düşen yıldırım
- Uygulamaya yakın toprağa düşen yıldırım
- Doğrudan güç kaynağı hattına düşen yıldırım
- Güç kaynağı hattına yakın toprağa düşen yıldırım
Bu yıldırımlar elektrik çarpması, yangın, patlama veya elektrik sisteminde arıza gibi farklı türde hasarlara neden olabilir.
Yıldırım çarpması örneği. Yıldırım bir kulenin tepesine çarpar. Kule, Roxtec ürünü olmayan bir yıldırımdan korunma sistemi olan LPS ile korunmaktadır. Enerji, ana koruma boyunca zemine doğru hareket ettiğinde, kule boyunca döşenmiş kablolarda güçlü aşırı gerilimler ve geçici akımlar indüklenir. Yıldırım çarpmasının bu ikincil etkileri, binaların ve benzer yerlerin içindeki bağlı cihazlara kolayca zarar verebilir. Kabloların blendajlı olması durumunda, aşırı gerilimler ve geçici akımlar bunun yerine kablo blendajlarında indüklenir. Böylece Roxtec BG™ yalıtım çözümlerini kullanarak etkileri sınırlayabilir ve bağlı cihazları koruyabilirsiniz.
Roxtec BG™ – ücretsiz özellikler
Topraklama iletkeni, arıza durumunda belirli bir akıma dayanabilmesi için belirli bir kesit alanına ihtiyaç duyar. Elektrik kodları, boyutlandırma konusunda yol gösterir. Bununla birlikte, iletkenin şekli, genellikle 50/60 Hz olan besleme gücünden çok daha yüksek frekanslarda bir iletken olarak verimli bir şekilde çalışabilmesinde büyük bir rol oynar.
Ücretsiz bir özellik olarak, entegre topraklama şeridinin yararlı geometrisinin minimum uzunluk ile birleştirilmesi çok düşük empedans sağlar. Kural şudur ki, iletken ne kadar genişse o kadar iyidir, çünkü frekans ne kadar yüksekse sinyaller malzemenin yüzeyinde o kadar fazla yayılma eğilimi gösterir. Düşük empedans elde etmek için daha kısa bir yol da daha iyidir; bu, kablo zırhı ve blendajları üzerinde iletilen yüksek frekanslı parazitlere karşı koruma söz konusu olduğunda önemlidir. Bu, elektromanyetik uyumluluk ve EMI (elektromanyetik parazit) koruması için çok önemli olan verimli bir yüksek frekanslı işlevsel topraklama sağlar. Kablo zırhı/blendajı veya metalik boru aracılığıyla iletilen elektromanyetik bozulmalar verimli bir şekilde toprağa yönlendirilir ve elektriksel güvenlik yönünden ödün verilmez. Roxtec BG™ sistemi, 100 MHz'e kadar elektromanyetik kalkan uygulamaları için oldukça verimli bir çözüm sunar.
Roxtec BG™ sisteminin kontak empedansı.
Roxtec RM BG™ sistemlerinin tipik elektromanyetik kalkan özellikleri.
Roxtec yalıtım malzemeleri, kalkanlı muhafazalar için IEEE 299 gibi standartlara göre test edilir. Tüm muhafazanın kalkan etkinliğini ölçmeden önce duvar yapısına yerleştirilirler.
Roxtec BG™ sistemi. Elektronik kısımlar, iletilen EMI'ya karşı korumalıdır.
Korunmasız elektronikler. Yayılan ve iletilen EMI mağduru.
Kalkan performansı ölçümleri ve yayılan EMI'ya karşı koruma gereksinimleri ile ilgili ayrıntıları burada bulabilirsiniz.
