Moduł Roxtec RM ES z technologią Multidiameter™

Drukuj

Kliknij przycisk drukowania na stronie, aby otrzymać wersję do druku.

Moduły Roxtec RM mają głębokość 60 mm (2,362") i można je łatwo dostować do średnicy kabli i przewodów rurowych o różnych wymiarach. Wersja ES chroni przed zakłóceniami/impulsami elektromagnetycznymi (EMI/EMP) w środowiskach ekranowanych.

  • W połączeniu z innymi elementami Roxtec tworzy kompletne rozwiązanie uszczelniające
RM 40 ES
RM 40 ES
RM 40 ES B
RM 40 ES B
RM 40 ES
RM 40 ES B

Numery katalogowe elementów

mm/kg cale/funty

RM ES B, z rdzeniem

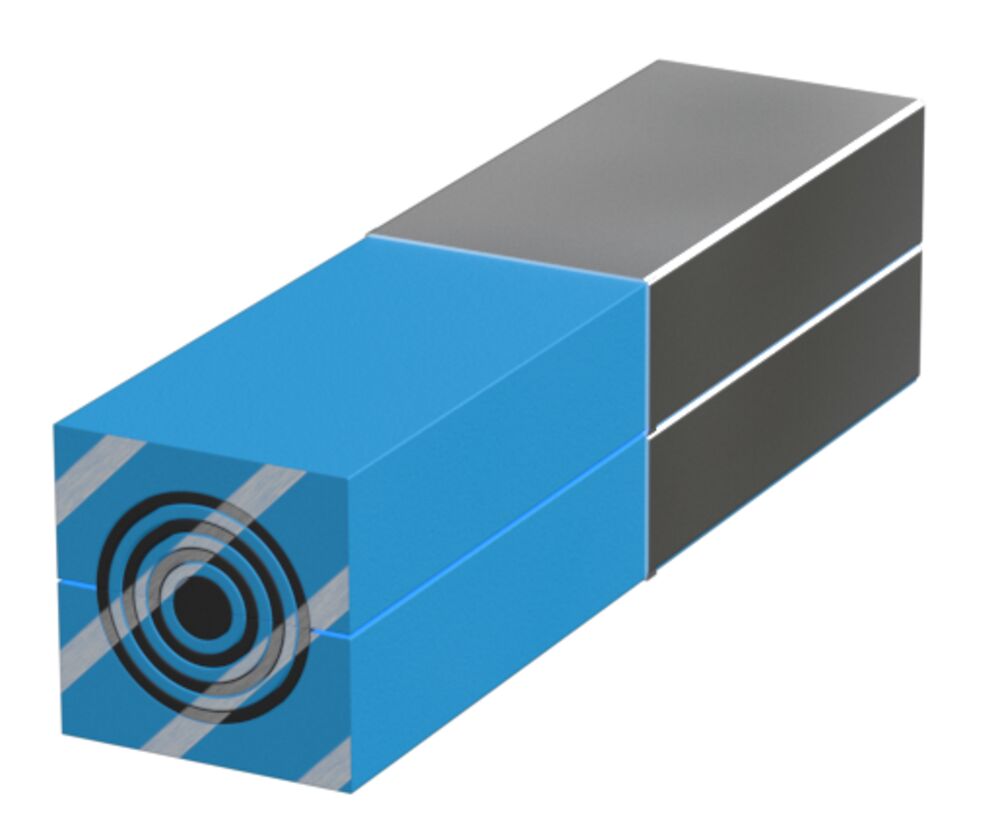

RM 15 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 15 x 15 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 3 - 11
  • Waga (kg) 0.02
  • Nr katalogowy ERM1100151181
Remove from cart?

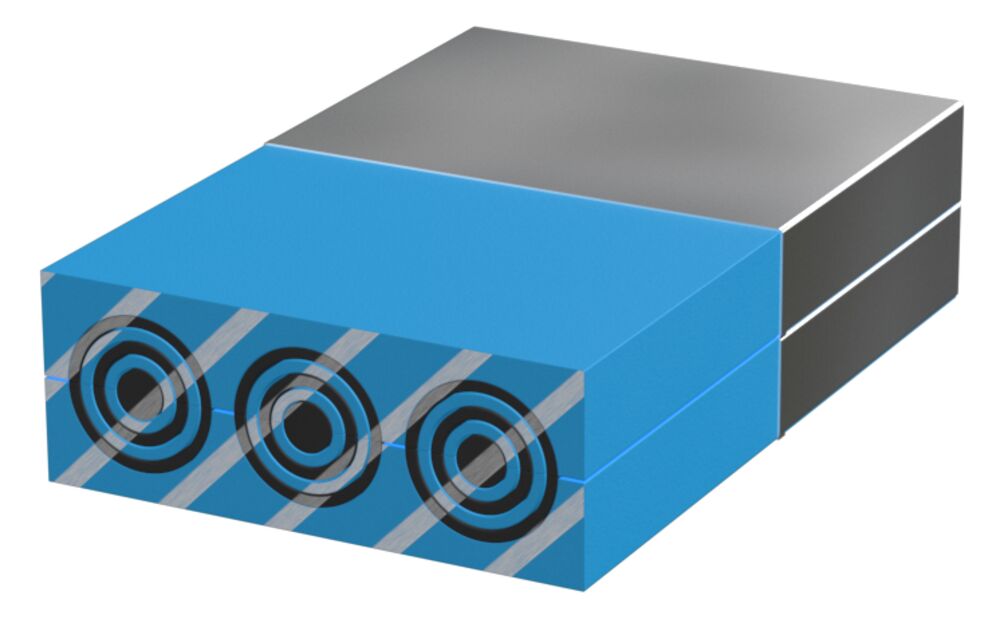

RM 15w40 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 40 x 15 x 60
  • Liczba kabli/rur 3
  • Dla kabli/rur o średnicy Ø (mm) 3.5 - 10.5
  • Waga (kg) 0.05
  • Nr katalogowy ERM1115401181
Remove from cart?

RM 30H90 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 30 x 90 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 10 - 25
  • Waga (kg) 0.6
  • Nr katalogowy 165305
Remove from cart?

RM 20 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 20 x 20 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 4 - 14.5
  • Waga (kg) 0.04
  • Nr katalogowy ERM1100201181
Remove from cart?

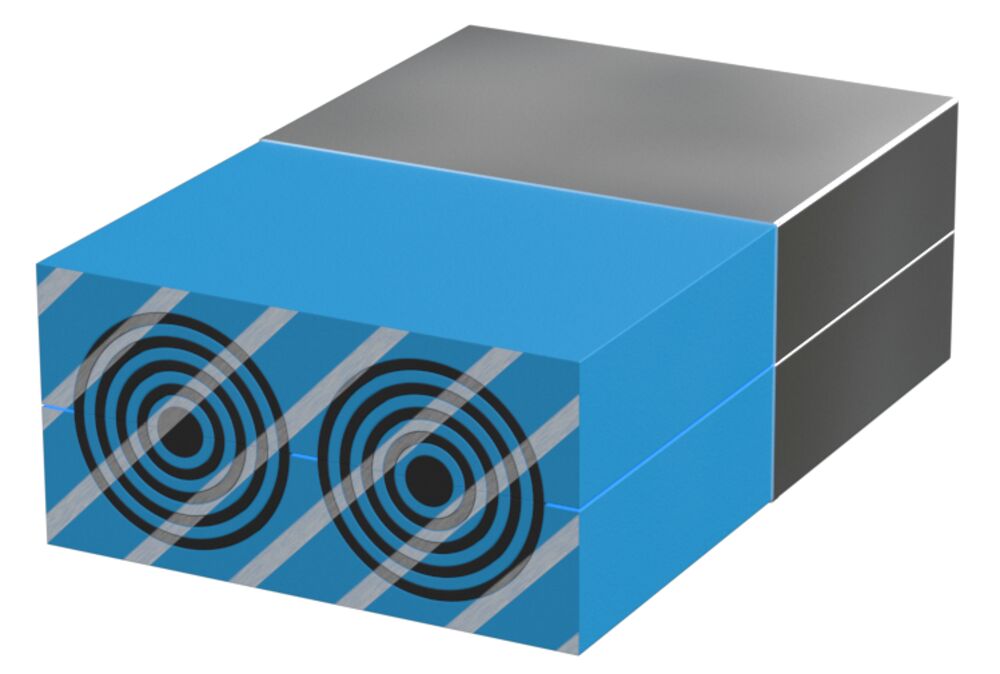

RM 20w40 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 40 x 20 x 60
  • Liczba kabli/rur 2
  • Dla kabli/rur o średnicy Ø (mm) 3.5 - 16.5
  • Waga (kg) 0.07
  • Nr katalogowy ERM1120401181
Remove from cart?

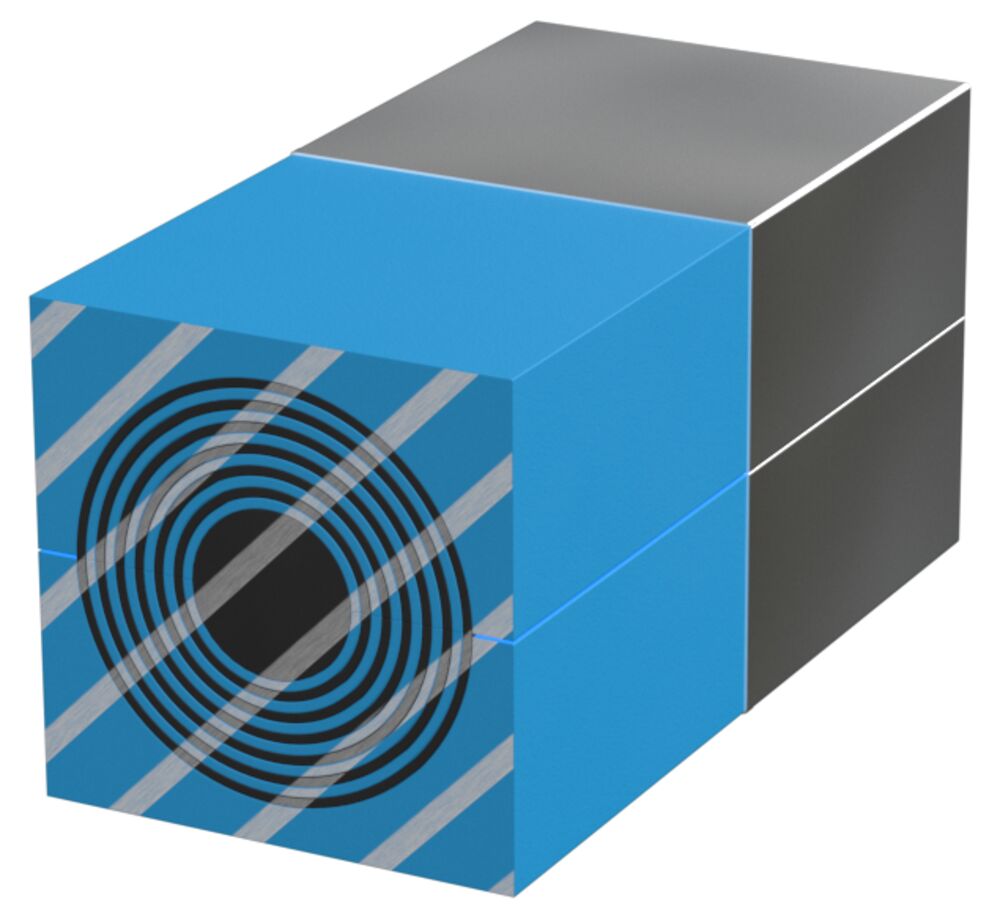

RM 30 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 30 x 30 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 10 - 25
  • Waga (kg) 0.1
  • Nr katalogowy ERM1100301181
Remove from cart?

RM 40 10-32 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 40 x 40 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 9.5 - 32.5
  • Waga (kg) 0.15
  • Nr katalogowy ERM1140101181
Remove from cart?

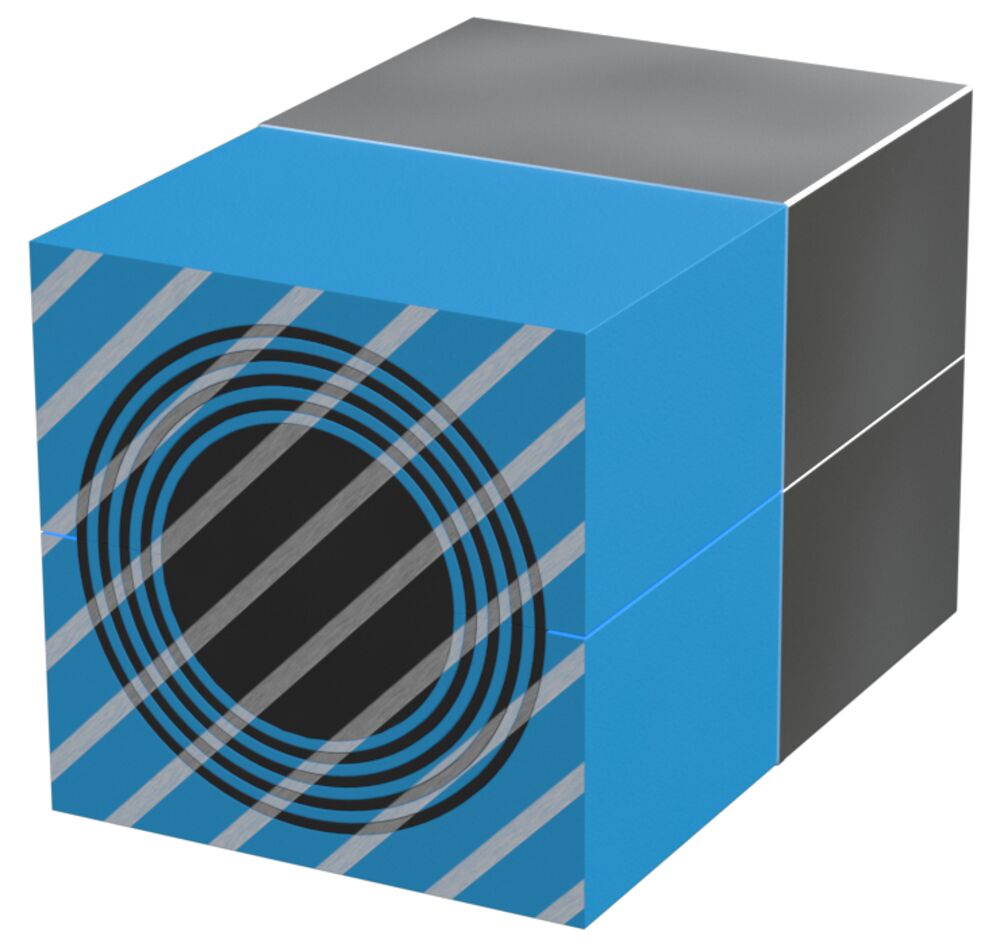

RM 40 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 40 x 40 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 21.5 - 34.5
  • Waga (kg) 0.15
  • Nr katalogowy ERM1100401181
Remove from cart?

RM 40H80 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 40 x 80 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 21.5 - 34.5
  • Waga (kg) 0.29
  • Nr katalogowy 173584
Remove from cart?

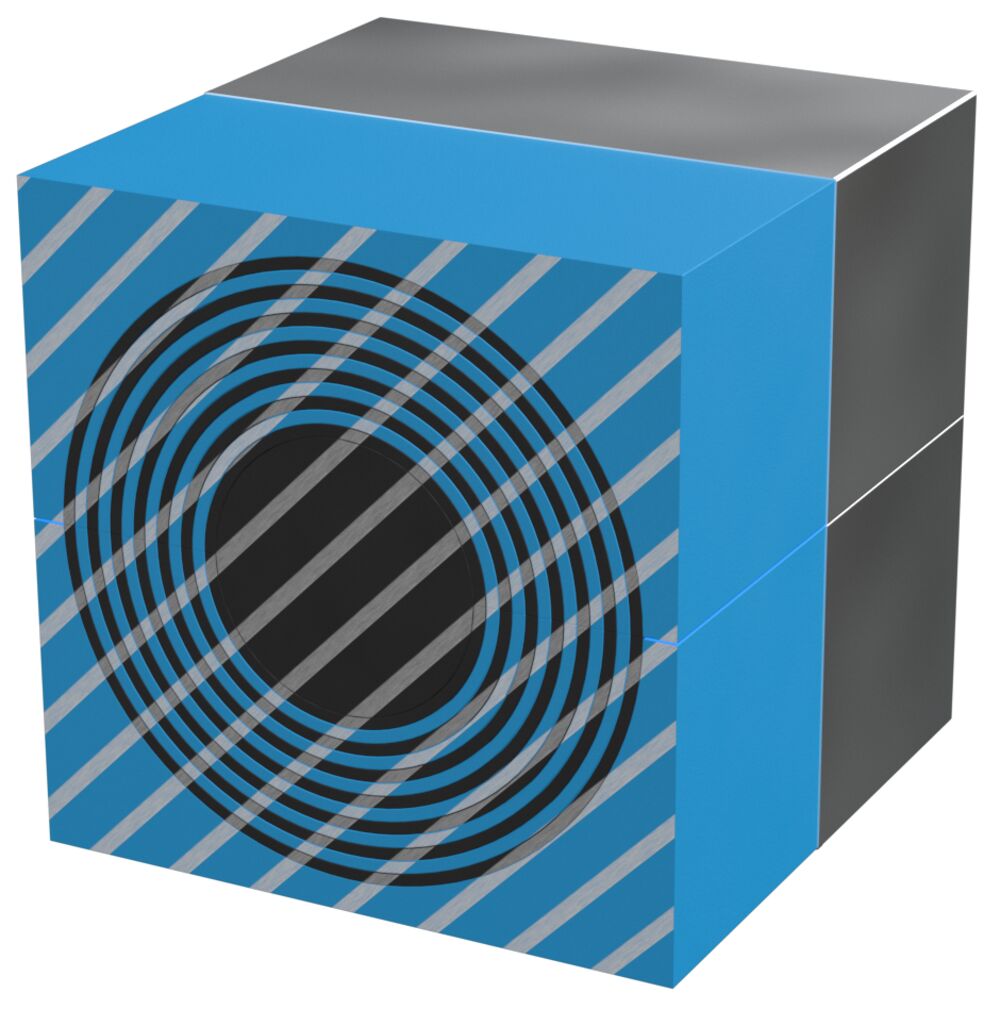

RM 60 24-54 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 60 x 60 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 24 - 54
  • Waga (kg) 0.33
  • Nr katalogowy ERM1160201181
Remove from cart?

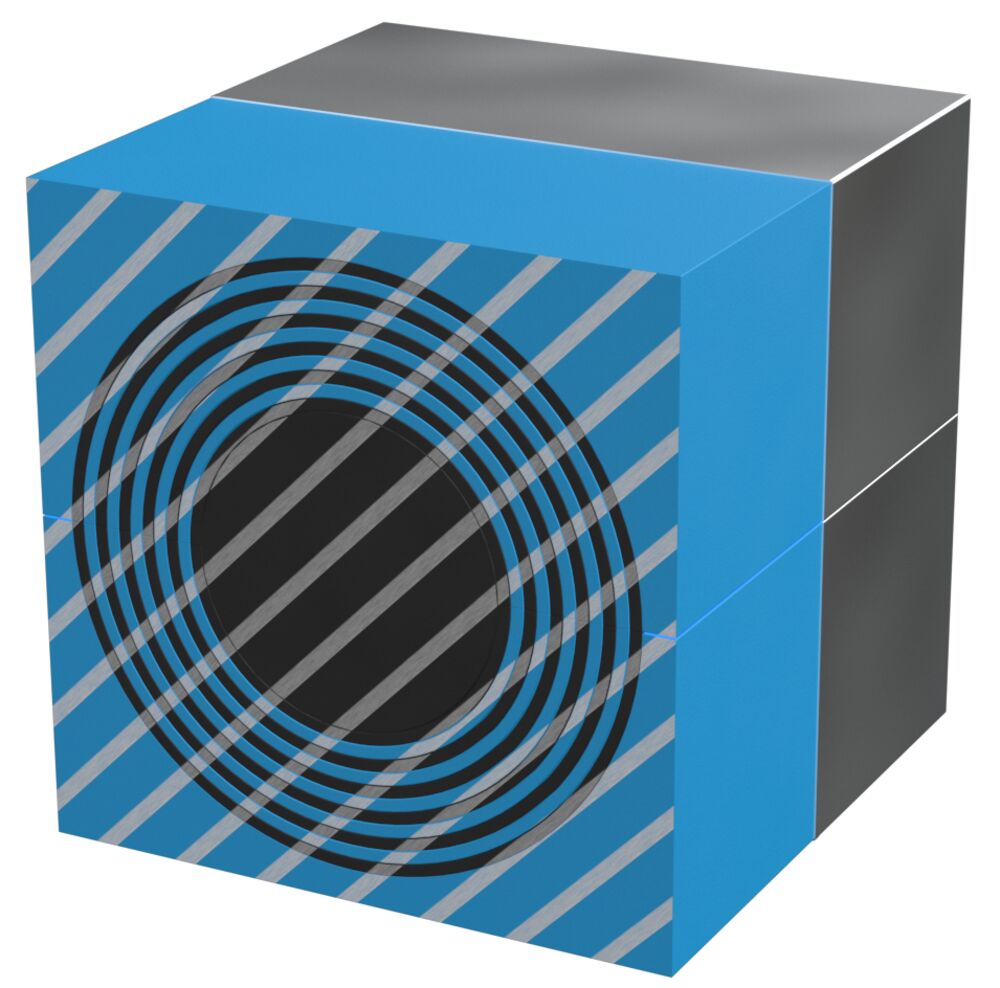

RM 60 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 60 x 60 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 28 - 54
  • Waga (kg) 0.35
  • Nr katalogowy ERM1100601181
Remove from cart?

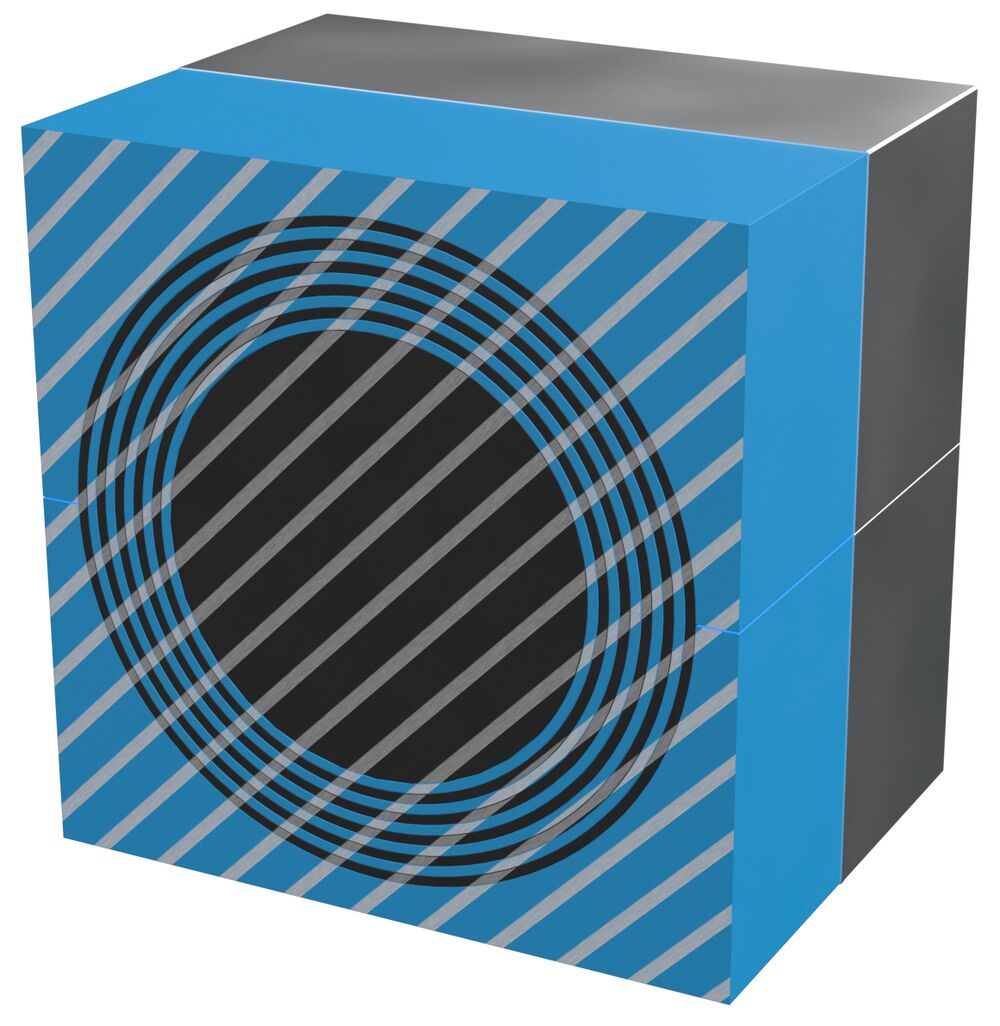

RM 80 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 80 x 80 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 48 - 71
  • Waga (kg) 0.6
  • Nr katalogowy 110098
Remove from cart?

RM 90 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 90 x 90 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 48 - 71
  • Waga (kg) 0.8
  • Nr katalogowy ERM1100901181
Remove from cart?

RM 120 ES B

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 120 x 120 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 67.5 - 99
  • Waga (kg) 1.3
  • Nr katalogowy ERM1101201181
Remove from cart?

RM ES B, bez rdzenia

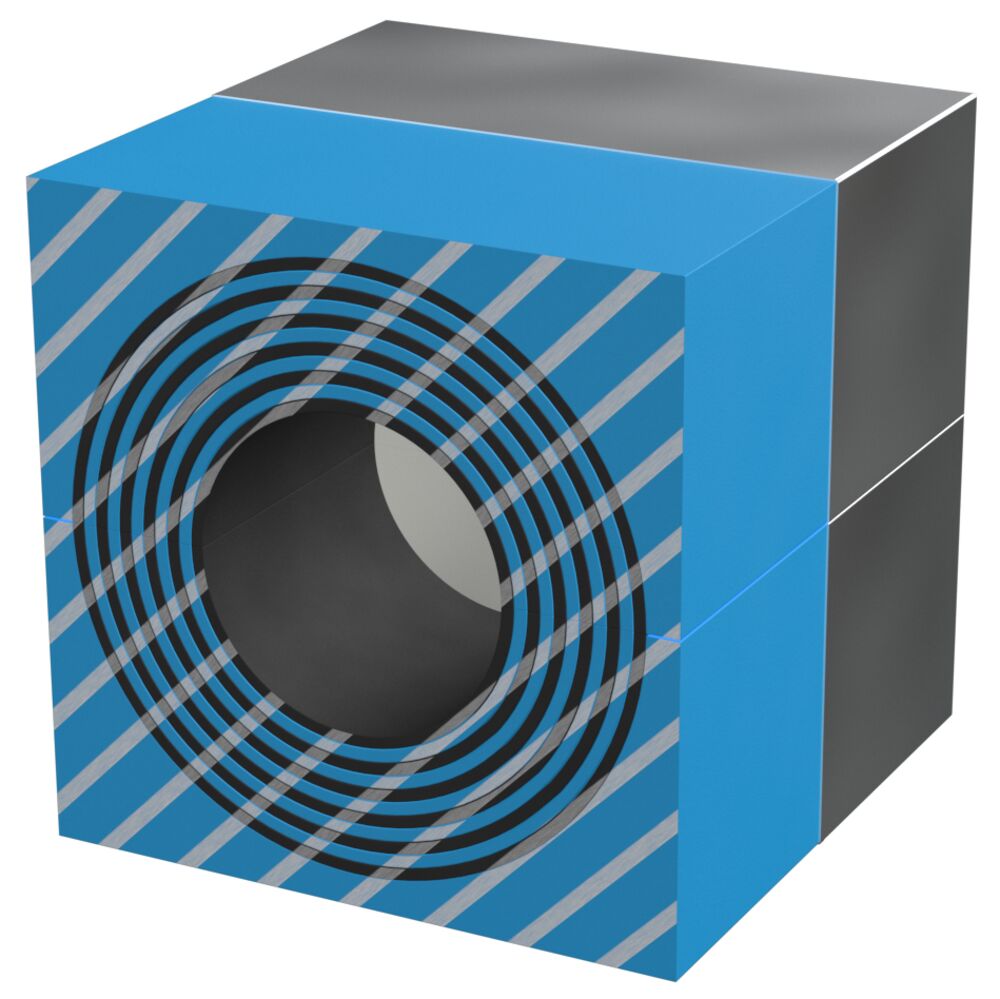

RM 60 ES B WOC

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 60 x 60 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 28 - 54
  • Waga (kg) 0.26
  • Nr katalogowy ERM1000601181
Remove from cart?

RM 80 ES B WOC

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 80 x 80 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 48 - 71
  • Waga (kg) 0.42
  • Nr katalogowy 110100
Remove from cart?

RM 90 ES B WOC

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 90 x 90 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 48 - 71
  • Waga (kg) 0.6
  • Nr katalogowy ERM1000901181
Remove from cart?

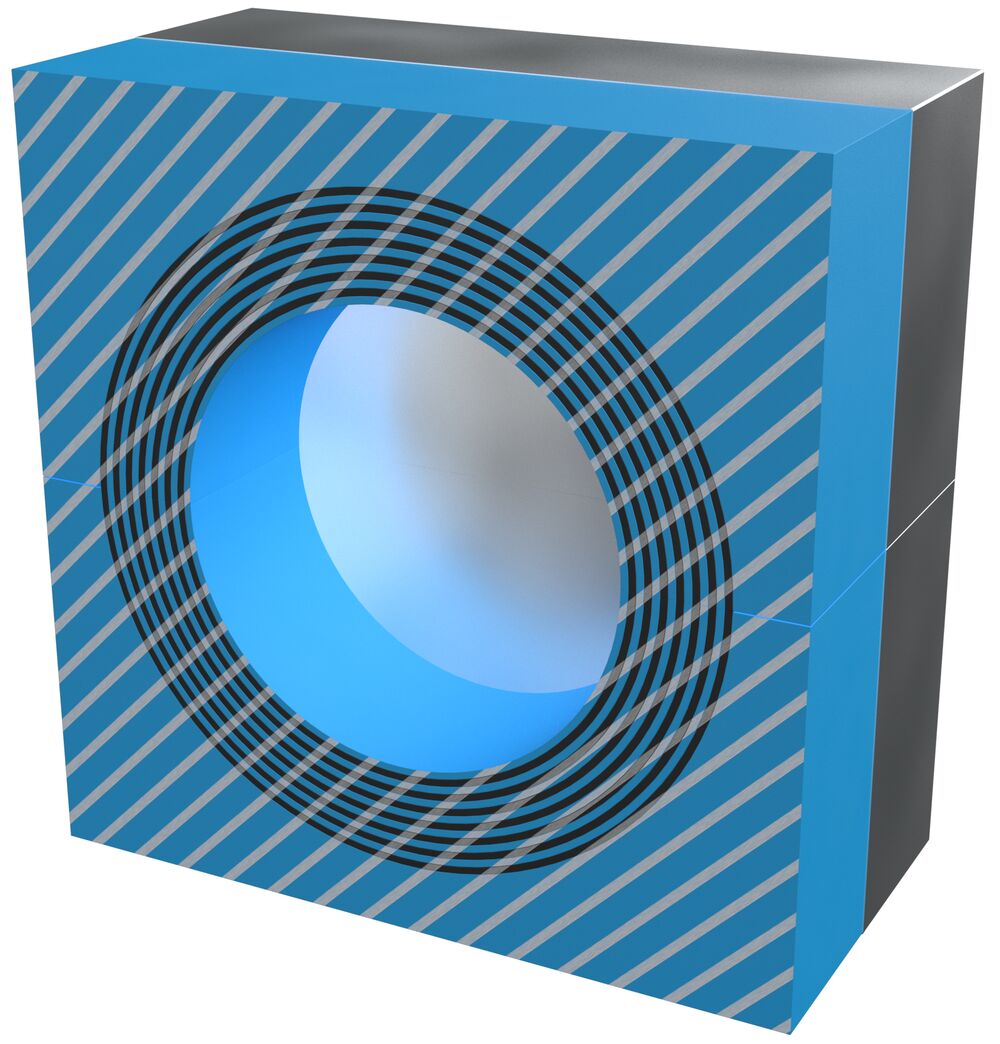

RM 120 ES B WOC

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 120 x 120 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 67.5 - 99
  • Waga (kg) 0.9
  • Nr katalogowy ERM1001201181
Remove from cart?

RM ES, z rdzeniem

RM 15 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 15 x 15 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 3 - 11
  • Waga (kg) 0.02
  • Nr katalogowy ERM0100151181
Remove from cart?

RM 15w40 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 40 x 15 x 60
  • Liczba kabli/rur 3
  • Dla kabli/rur o średnicy Ø (mm) 3.5 - 10.5
  • Waga (kg) 0.05
  • Nr katalogowy ERM0115401181
Remove from cart?

RM 30H90 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 30 x 90 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 10 - 25
  • Waga (kg) 0.24
  • Nr katalogowy 165306
Remove from cart?

RM 20 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 20 x 20 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 4 - 14.5
  • Waga (kg) 0.04
  • Nr katalogowy ERM0100201181
Remove from cart?

RM 20w40 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 40 x 20 x 60
  • Liczba kabli/rur 2
  • Dla kabli/rur o średnicy Ø (mm) 3.5 - 16.5
  • Waga (kg) 0.07
  • Nr katalogowy ERM0120401181
Remove from cart?

RM 30 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 30 x 30 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 10 - 25
  • Waga (kg) 0.08
  • Nr katalogowy ERM0100301181
Remove from cart?

RM 40 10-32 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 40 x 40 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 9.5 - 32.5
  • Waga (kg) 0.15
  • Nr katalogowy ERM0140101181
Remove from cart?

RM 40 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 40 x 40 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 21.5 - 34.5
  • Waga (kg) 0.15
  • Nr katalogowy ERM0100401181
Remove from cart?

RM 40H80 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 40 x 80 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 21.5 - 34.5
  • Waga (kg) 0.28
  • Nr katalogowy 173582
Remove from cart?

RM 60 24-54 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 60 x 60 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 24 - 54
  • Waga (kg) 0.33
  • Nr katalogowy ERM0160201181
Remove from cart?

RM 60 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 60 x 60 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 28 - 54
  • Waga (kg) 0.35
  • Nr katalogowy ERM0100601181
Remove from cart?

RM 80 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 80 x 80 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 48 - 71
  • Waga (kg) 0.6
  • Nr katalogowy 110095
Remove from cart?

RM 90 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 90 x 90 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 48 - 71
  • Waga (kg) 0.8
  • Nr katalogowy ERM0100901181
Remove from cart?

RM 120 ES

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 120 x 120 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 67.5 - 99
  • Waga (kg) 1.3
  • Nr katalogowy ERM0101201181
Remove from cart?

RM ES, bez rdzenia

RM 60 ES WOC

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 60 x 60 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 28 - 54
  • Waga (kg) 0.26
  • Nr katalogowy ERM0000601181
Remove from cart?

RM 80 ES WOC

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 80 x 80 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 48 - 71
  • Waga (kg) 0.47
  • Nr katalogowy 110097
Remove from cart?

RM 90 ES WOC

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 90 x 90 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 48 - 71
  • Waga (kg) 0.6
  • Nr katalogowy ERM0000901181
Remove from cart?

RM 120 ES WOC

  • Wymiary zewnętrzne dł. x szer. x gł. (mm) 120 x 120 x 60
  • Liczba kabli/rur 1
  • Dla kabli/rur o średnicy Ø (mm) 67.5 - 99
  • Waga (kg) 0.9
  • Nr katalogowy ERM0001201181
Remove from cart?
RM ES B, z rdzeniem
Tytuł Wymiary zewnętrzne dł. x szer. x gł. (mm) Liczba kabli/rur Dla kabli/rur o średnicy Ø (mm) Waga (kg) Nr katalogowy
RM 15 ES B 15 x 15 x 60 1 3 - 11 0.02 ERM1100151181
RM 15w40 ES B 40 x 15 x 60 3 3.5 - 10.5 0.05 ERM1115401181
RM 30H90 ES B 30 x 90 x 60 1 10 - 25 0.6 165305
RM 20 ES B 20 x 20 x 60 1 4 - 14.5 0.04 ERM1100201181
RM 20w40 ES B 40 x 20 x 60 2 3.5 - 16.5 0.07 ERM1120401181
RM 30 ES B 30 x 30 x 60 1 10 - 25 0.1 ERM1100301181
RM 40 10-32 ES B 40 x 40 x 60 1 9.5 - 32.5 0.15 ERM1140101181
RM 40 ES B 40 x 40 x 60 1 21.5 - 34.5 0.15 ERM1100401181
RM 40H80 ES B 40 x 80 x 60 1 21.5 - 34.5 0.29 173584
RM 60 24-54 ES B 60 x 60 x 60 1 24 - 54 0.33 ERM1160201181
RM 60 ES B 60 x 60 x 60 1 28 - 54 0.35 ERM1100601181
RM 80 ES B 80 x 80 x 60 1 48 - 71 0.6 110098
RM 90 ES B 90 x 90 x 60 1 48 - 71 0.8 ERM1100901181
RM 120 ES B 120 x 120 x 60 1 67.5 - 99 1.3 ERM1101201181
RM ES B, bez rdzenia
Tytuł Wymiary zewnętrzne dł. x szer. x gł. (mm) Liczba kabli/rur Dla kabli/rur o średnicy Ø (mm) Waga (kg) Nr katalogowy
RM 60 ES B WOC 60 x 60 x 60 1 28 - 54 0.26 ERM1000601181
RM 80 ES B WOC 80 x 80 x 60 1 48 - 71 0.42 110100
RM 90 ES B WOC 90 x 90 x 60 1 48 - 71 0.6 ERM1000901181
RM 120 ES B WOC 120 x 120 x 60 1 67.5 - 99 0.9 ERM1001201181
RM ES, z rdzeniem
Tytuł Wymiary zewnętrzne dł. x szer. x gł. (mm) Liczba kabli/rur Dla kabli/rur o średnicy Ø (mm) Waga (kg) Nr katalogowy
RM 15 ES 15 x 15 x 60 1 3 - 11 0.02 ERM0100151181
RM 15w40 ES 40 x 15 x 60 3 3.5 - 10.5 0.05 ERM0115401181
RM 30H90 ES 30 x 90 x 60 1 10 - 25 0.24 165306
RM 20 ES 20 x 20 x 60 1 4 - 14.5 0.04 ERM0100201181
RM 20w40 ES 40 x 20 x 60 2 3.5 - 16.5 0.07 ERM0120401181
RM 30 ES 30 x 30 x 60 1 10 - 25 0.08 ERM0100301181
RM 40 10-32 ES 40 x 40 x 60 1 9.5 - 32.5 0.15 ERM0140101181
RM 40 ES 40 x 40 x 60 1 21.5 - 34.5 0.15 ERM0100401181
RM 40H80 ES 40 x 80 x 60 1 21.5 - 34.5 0.28 173582
RM 60 24-54 ES 60 x 60 x 60 1 24 - 54 0.33 ERM0160201181
RM 60 ES 60 x 60 x 60 1 28 - 54 0.35 ERM0100601181
RM 80 ES 80 x 80 x 60 1 48 - 71 0.6 110095
RM 90 ES 90 x 90 x 60 1 48 - 71 0.8 ERM0100901181
RM 120 ES 120 x 120 x 60 1 67.5 - 99 1.3 ERM0101201181
RM ES, bez rdzenia
Tytuł Wymiary zewnętrzne dł. x szer. x gł. (mm) Liczba kabli/rur Dla kabli/rur o średnicy Ø (mm) Waga (kg) Nr katalogowy
RM 60 ES WOC 60 x 60 x 60 1 28 - 54 0.26 ERM0000601181
RM 80 ES WOC 80 x 80 x 60 1 48 - 71 0.47 110097
RM 90 ES WOC 90 x 90 x 60 1 48 - 71 0.6 ERM0000901181
RM 120 ES WOC 120 x 120 x 60 1 67.5 - 99 0.9 ERM0001201181
