For kabler eller plastkanaler i jernbanekjøretøy.

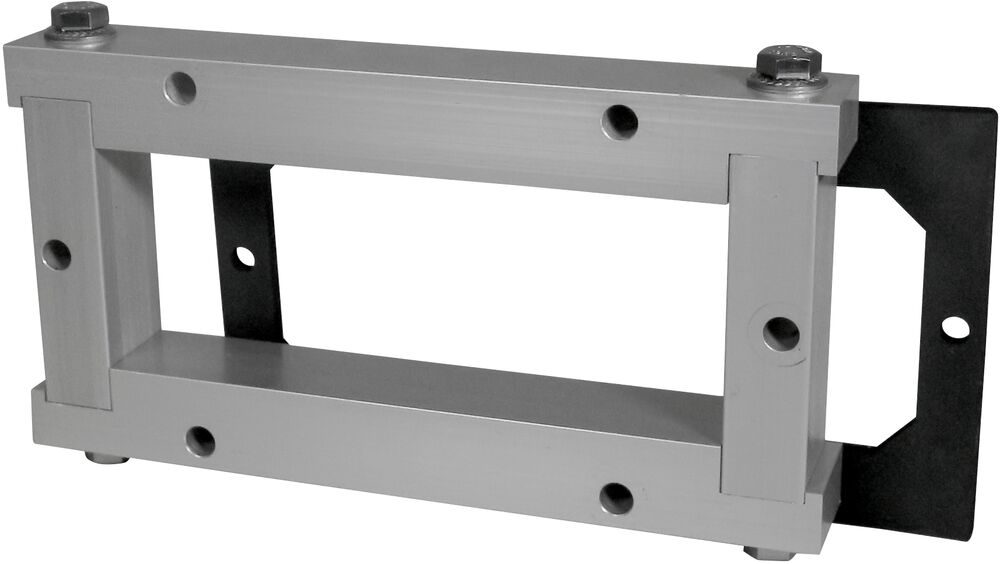

Roxtec CRF-ramme for kabelgjennomføring er spesifikt designet og testet for jernbaneindustrien. Den lette aluminiumsrammen kan åpnes for å forenkle innledende installasjoner og ettermonteringsarbeid når kabler eller plastledninger må legges til eller endres. Rammen kan romme enten Roxtec CM- eller CM PPS-tetningsmoduler med Multidiameter for tilpasningsevne til kabeldimensjoner, eller Roxtec CRF- eller CRF PPS-moduler™ for rask serieproduksjon med kjente kabelstørrelser. PPS-versjonene av de to modultypene gir brannvern for bruksområder med plastledninger.
- Lettvekt
- Arealeffektiv
Last ned
Produktegenskaper
-
Brannklassifisert
-
IP/UL NEMA
Last ned
Graderinger og sertifikater
Sertifikater blir kontinuerlig lagt til, fornyet og byttet ut, besøk oss gjerne ofte for å sørge for overholdelse.
Installasjon
Struktur for installasjon
-
Kabinetter og kapslinger
Installasjonsveiledning
Tekniske Tegninger
Tekniske Tegninger
Tetninger for din virksomhet
Utforsk de mange bruksområdene hvor du kan dra nytte av løsningene våre.
Tetningskomponentdata
Her finner du teknisk informasjon om hver spesifikke del av systemet ditt.
Rektangulære rammer
Tetningskomponenter
Forhåndskonfigurerte gjennomføringskit
| Tittel | Konfigurasjon | Utvendige mål BxHxD (mm) | Utsparingsmål BxH (mm) | Vekt (kg) | Art.nr. | |
|---|---|---|---|---|---|---|
| CRF 60x60/4 CM | 4x (10.0-25.0) | 108 x 112 x 35 | 70(+0/-0) x 60(+0/-0) | 0.9 | 215951 | |
| CRF 60x160/12 CM | 8x (3.5-16.5), 4x (21.5-34.5) | 208 x 122 x 35 | 170(+0/-0) x 60(+0/-0) | 1.6 | 215952 | |
| CRF 60x180/12 CM | 12x (10.0-25.0) | 228 x 122 x 35 | 190(+0/-0) x 60(+0/-0) | 1.8 | 215953 | |
| CRF 80x160/8 CM | 8x (21.5-34.5) | 208 x 142 x 35 | 170(+0/-0) x 80(+0/-0) | 1.8 | 215954 | |
| CRF 80x180/21 CM | 12x (10.0-25.0), 9x (4.0-14.5) | 228 x 142 x 35 | 190(+0/-0) x 80(+0/-0) | 2 | 215955 | |
| CRF 80x200/10 CM | 10x (21.5-34.5) | 248 x 142 x 35 | 210(+0/-0) x 80(+0/-0) | 2.2 | 215956 | |
| CRF 60x60/4 CM/PPS | 2x (10.0-25.0), 2x (10.0-24.0) | 108 x 112 x 35 | 70(+0/-0) x 60(+0/-0) | 0.9 | 215957 | |
| CRF 60x120/9 CM/PPS | 3x (21.5-33.5), 6x (3.5-16.5) | 168 x 112 x 35 | 130(+0/-0) x 60(+0/-0) | 1.2 | 215958 | |
| CRF 80x160/8 CM/PPS | 4x (21.5-34.5), 4x (21.5-33.5) | 208 x 142 x 35 | 170(+0/-0) x 80(+0/-0) | 1.9 | 215959 | |
| CRF 80x180/20 CM/PPS | 6x (10.0-25.0), 6x (10.0-24.0), 8x (3.5-16.5) | 228 x 142 x 35 | 190(+0/-0) x 80(+0/-0) | 2 | 215963 | |
| CRF 80x200/10 CM/PPS | 5x (21.5-34.5), 5x (21.5-33.5) | 248 x 142 x 35 | 210(+0/-0) x 80(+0/-0) | 2.1 | 215964 |
