상업용 선박의 다리 갑판에 케이블 관통 씰을 설계하거나 설치하는 경우 일반적으로 다음과 같은 문제에 직면하게 됩니다. 공간 부족, 높은 케이블 밀도, 그리고 방수 및 전자기 차폐에 대한 필요성이 야기 됩니다. 빠른 설치를 위한 솔루션을 제시해 드리겠습니다.
유조선, 컨테이너선, LPG, LNG 및 벌크선의 선장실과 선장실 구역에는 항해, 조타, 레이더 및 통신 장비와 엔진 및 추진기 제어 장치가 설치됩니다. 이 모든 전자 장비는 반원형 콘솔 설계에 맞아야 하며 다양한 위험 요소로부터 보호받아야 합니다. 그러나 전력과 제어에 필요한 모든 케이블을 끌어내고 제대로 씰링하는 것은 어려울 수 있습니다. 패널과 전기 캐비닛 아래에는 여유 공간이 거의 없으며, 모든 작업이 끝난 후 추가 케이블이 필요한 변경 사항이 발생할 수 있습니다.
데크쪽 케이블 씰링과 관련해 각종 문제를 경험한 조선소들은 이제 조선소 표준에 Roxtec 씰링 솔루션을 포함시키고 있습니다. Roxtec은 설계자와 설치자가 화재 및 누수를 방지하고, 높은 케이블 밀도를 관리하고, 모든 수정 사항에 대비할 수 있도록 돕는 혁신적인 케이블 및 파이프 관통부 씰링 솔루션을 제공합니다. 많은 조선소에서 데크에 Roxtec S ES 솔루션을 설치하는 것을 선호합니다.
데크 전기 시스템을 위한 EMI/EMP, 화재, 가스 및 물에 대한 다중 보호

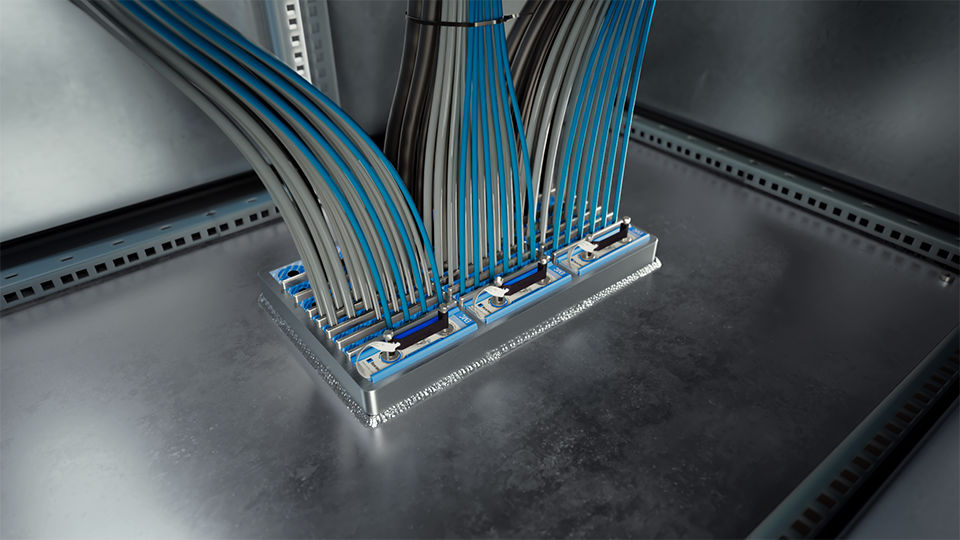

Roxtec S ES는 전자기 호환성을 보장하고 다양한 위험으로부터 보호해 주는 기계식 다중 케이블 및 파이프 트랜짓입니다. 모듈형 진입 씰은 EMC 민감 구역 에서 EMI(전자기 간섭) 및 EMP(전자기 펄스)에 대한 전위 평형화 및 전자기 차폐를 제공하는 데 사용할 수 있습니다. 이외에도 이 트랜짓은 IMO 2010 FTP 코드에 따라 A 등급 방화 등급을 받았습니다. 데크에 필수적이지 않을 수도 있지만, 가스누출 방지 기능으로 2.5bar 재해급 압력에도 견딜 수 있고, 4bar 재해급 압력에 대한 방수 기능과 IP 66/67 등급을 갖추고 있습니다.
교량 데크용 모듈식 케이블 진입로 건설 중 변경 사항 처리
Roxtec S ES 트랜짓은 설치하기 쉽고 공간 효율성이 매우 뛰어나, 작업 공간이 매우 좁은 곳에서도 여러 케이블을 하나의 작은 관통부에 라우팅하고 씰링할 수 있습니다. 또한 설치 후 바로 사용할 수 있습니다. 그리고 건설 중 갑작스러운 설계 변경 사항에 대비해 스페어 공간을 확보하기 위한 예비 모듈과 함께 준비할 수 있습니다. 모든 모듈이 이미 설치되어 있으면 새로 구멍을 뚫을 필요가 없습니다. 간단히 말해 Roxtec S ES는 빠르고 유연한 설치, 저렴한 비용, 선상 공간의 효율적인 활용을 위해 고안되었습니다.
매우 유연한 케이블 인입구 솔루션
씰링 모듈은 다양한 크기의 케이블 및 파이프에 맞게 적용할 수 있어 현장의 설치자가 서비스 크기와 관련된 예상치 못한 상황에 대처하는 데 도움이 됩니다. 설치 품질을 시각적으로 검사하고 확인하는 것이 쉽고, Roxtec EC(전기 연속성) 테스트 스틱을 사용하여 교량 데크 진입 설치의 전기적 성능을 나타낼 수 있습니다. 또한 까다로운 각도의 설치를 처리하기 위한 공간 절약형 버전, 침수 위험을 피하기 위해 선장실로부터 특정 높이를 유지할 수 있는 버전도 있습니다.
광섬유 케이블을 위한 볼트형 고성능 씰링 솔루션
데크 위의 차폐형 인클로저에 비금속 광섬유 케이블을 배선해야 하며 용접을 피하고 싶다면 볼트로 고정하는 Roxtec Waveguide Seal ES를 사용할 수 있습니다. EMP 및 HEMP와 같은 전자기 위협은 물론 화재, 가스, 물 침투로부터도 보호합니다. 최소 100dB의 차폐 효과를 제공하는 도파관 기술을 기반으로 합니다.
Roxtec 씰을 통한 방화 단열재 절감
조선소에서는 유조선, 컨테이너선, LPG, LNG 및 벌크선의 데크에 Roxtec 케이블 씰을 사용하면 방화 단열재 필요성이 줄어들어 많은 시간과 비용을 절약할 수 있습니다. Roxtec은 A-0 애플리케이션의 경우 별도의 단열재가 필요 없는 내화성 씰을 제공하며, A-60 애플리케이션의 경우 추가 단열재가 필요 없는 내화성 씰을 제공합니다. Roxtec의 등록 제품 인증서는 그 자체로 모든 것을 말해 줍니다. 인증서는 300가지가 넘으며, DNV, ABS, LR, CCS, KRS 등 주요 선급협회에서 발급받은 것입니다. 이로써 내구성이 뛰어난 해당 씰이 조선 분야의 모든 관련 표준을 충족하고 화재, 가스, 물 침투, 충격파, 진동 및 소재 피로를 방지한다는 사실을 입증합니다.
조선소에서 데크 설치 기술 지원
Roxtec은 현재와 미래의 모든 요구 사항을 충족하는 효율적인 케이블 씰링 솔루션을 제공할 뿐만 아니라, 온라인과 현장에서 현지 기술 전문가 지원, 현장 설치 교육 및 설치 도구를 제공합니다. 완벽한 씰링 솔루션 제공업체 Roxtec은 또한 설계, 엔지니어링 및 설치 과정을 간소화하고, 필수적인 등급 준수 케이블 트랜짓 씰링 시스템을 간편하게 기록 및 유지 관리할 수 있는 소프트웨어 제품군을 개발하였습니다. 이 제품군의 Roxtec transit Build™ 소프트웨어는 디지털화를 통해 효율성을 추구하는 조선소를 위해 특별히 개발되었습니다. 덕분에 데크 공사 중 설치 작업을 모니터링하며, 방수 케이블 트랜짓에 관한 등급 요구 사항을 충족하고, 선주에게 승인된 등록부 및 검사 보고서를 전달할 수 있습니다.
Roxtec은 조선소가 데크 등의 특정 과제를 극복할 수 있도록 돕기 위해 제품 개발, 사전 인증 테스트 및 맞춤형 씰링 솔루션 준비를 위한 광범위한 리소스를 보유하고 있습니다. Roxtec은 글로벌 서비스 제공 범위와 강력한 현지 입지, 전략적으로 위치한 지역 유통 센터와 현지 창고를 통해 언제나 기술 지원과 신속한 배송을 제공할 수 있습니다.
