Roxtec ES 씰링 시스템은 EMI(전자파 방해) 및 EMP(전자기 충격파)에 대한 방호 기능을 보장합니다. 이 시스템은 모든 주요 선급 기관의 승인을 받았으며 많은 산업 및 응용 분야의 요구를 충족시킵니다. Roxtec ES 씰은 전자기 차폐 기능뿐만 아니라 화재, 가스 및 물에 대한 인증된 보호 성능을 제공합니다.
차폐는 전자파 장애로부터 민감한 장비를 보호하는 방법입니다. 전도성 또는 자성 물질로 만들어진 장벽으로 전자기 신호를 줄이고 필드를 차단합니다.
차폐는 다른 방식으로도 작동합니다. 전자기 신호 및 필드가 차폐 영역을 벗어나지 않도록 합니다. 중요한 정보를 도청으로부터 보호하거나 차폐된 영역에서의 발전으로 인해 발생하는 방해 전파를 붙잡아 방해 전파의 배출 한계를 보장합니다.
참고: 애플리케이션에서 접지 요구 사항을 이용하는 경우 Roxtec BG™ B 시스템을 추천합니다.
EMC는 좋고 EMI는 나쁘다?
전자기 차폐는 EMC 성능을 확보하고 EMI와 같은 위협을 피하는 방법입니다.
EMC – 전자기 호환성
EMI – 전자파 방해
전자기 장애
전자기 장애의 원인 및 수용체
모든 전기 및 전자 장비는 전자기 장애의 원인이 되므로 다른 장치에서 문제를 일으킬 가능성이 있습니다. 또한 전기적 간섭의 영향을 받을 수 있으며, 이는 모든 전기 및 전자 장비가 전자기 방해 전파의 수용체가 될 수 있음을 뜻합니다.
일반적인 출처
- 라디오, TV 및 레이더 장비
- 전력선
- 전자 회로
- 조광기
- 아크 용접기
- 전동기
- 심한 뇌우와 큰 태양 불꽃
- 전자기적 충격파 무기
수용체(잠재적 피해자)
- 라디오 및 TV 수신기
- 전기 기구
- 컴퓨터
- 전자
항공기, 의료 기기, 내비게이션 장비 및 신호 시스템에 영향을 미치는 전자기 방해 전파는 건강 및 보안에 심각한 위험을 나타냅니다.
커플링 경로 제거
공급원과 수용체는 연결되어 있지 않은 한 문제가 없습니다. 방해 전파의 발생원에서 수용체로 방해 전파를 전달하는 연결 경로의 경로를 제거하여 전자기 위협으로부터 보호할 수 있습니다.
Roxtec ES 시스템은 차폐 환경에서 사용될 때 효과적인 보호 기능을 제공합니다. 이 시스템은 전도성 방해 전파와 방사성 방해 전파 모두에 대하여 차폐 성능을 발휘합니다.
전도 커플링 경로 – 방해 전파는 케이블과 파이프를 통해 이동합니다. 커플링 경로는 유도 자기 커플링 또는 용량성 전기 커플링일 수 있습니다.
방사 결합 경로 – 전자기 장애는 공기를 통해 파형으로 이동합니다. 그 에너지는 흡수되어 수신 케이블/파이프 또는 전자 장비에서 직접 전류 흐름을 생성합니다.
전도성 커플링 경로
방사 결합 경로
보호되지 않은 전자 장치. 전도성 및 방사성 EMI의 피해자.
Roxtec ES 시스템으로 전자 장치 보호.
Roxtec ES 시스템
Roxtec ES 관통 장비의 목적은 전자기 차폐를 통해 다른 전기 및 전자 장치 간의 전자기 호환성을 향상시키는 것입니다. 이 시스템은 전자기 차폐 응용 분야와 기계적 관통 씰을 위한 모듈식 케이블 및 파이프 관통 장비입니다. 또한 전자기장을 방지하고 화재, 가스, 물, 먼지, 오물 및 설치류와 같은 위험으로부터 환경을 보호하는 이중 기능이 있습니다.
시스템 컴포넌트
이 시스템은 전기 전도성 강철 프레임, Roxtec ES 모듈, 스테이플레이트 및 압축 장치와 설치 중에 사용하기 위한 윤활제로 구성됩니다. 프레임은 모양과 크기가 다릅니다. 건축 중 또는 그 이후에 벽과 파티션을 통과하는 케이블 및 파이프를 위한 개구부를 만들기 위해 이 시스템을 적용 할 수 있습니다.
차폐 구조에 대한 지속적인 전기 연결이 중요합니다. Roxtec ES 씰링 모듈을 프레임에 삽입하여 케이블과 파이프를 씰링합니다. 그런 다음 압축 장치 Roxtec Wedge ES를 삽입하고 조여 압력을 가하여 씰링을 완료합니다.
Roxtec RM ES B 시스템 설치
Roxtec ES 시스템의 구성 요소
전자기 차폐 테스트
Roxtec ES 씰이 설치되면 연결된 모든 장비가 전자기 방해 또는 침투로부터 보호됩니다. 씰은 표준 IEEE 299에 따른 차폐 감쇠 테스트 및 표준 VG 95373-15에 따른 전송 임피던스 테스트와 같이 여러 기관에서 수행한 다양한 유형의 테스트를 거쳤습니다.

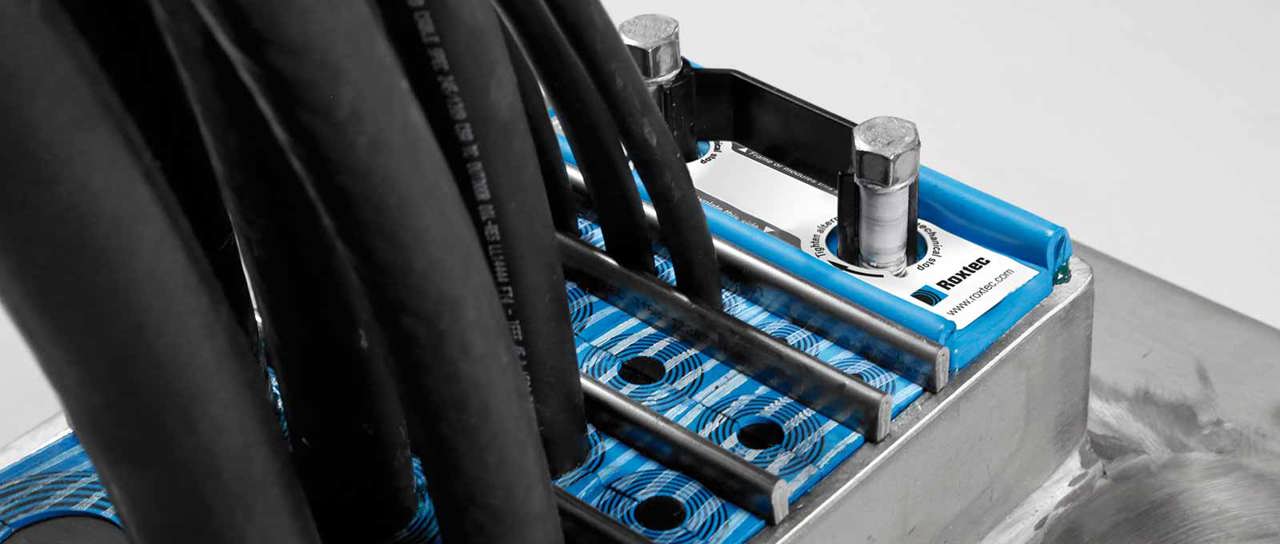

Roxtec ES(전자기 차폐) 모듈
흰색 줄무늬로 표시된 Roxtec ES 씰링 모듈에는 특정 전자기 방해 전파를 보호할 수 있는 두 가지 구성품이 있습니다. 이 모듈은 케이블 실드의 전류에 의해 전달되는 원치 않는 전자기 에너지로부터 보호하여 접지로 전환합니다. 모듈 내부에 삽입된 전도성의 고무 소재로 인해 원치 않는 방사형 전자기 에너지로부터 장비르 보호합니다.
Roxtec ES 모듈은 설치시 단일 장치를 형성하는 두 개의 부품으로 구성됩니다. 모듈의 중앙에 있는 원통형의 레이어를 제거한 후 케이블을 설치하면 케이블을 단단히 고정할 수 있습니다. 그 고무 레이어는 외부 환경으로 부터의 보호를 위한 케이블 외경과 전자기 보호를 위한 케이블 쉴드 모두에 적용할 수 있습니다.
- 전도성 고무 - 모듈의 중간 위치에 직각 방향으로 전도성 고무 층이 있습니다. 이는 방사형 방해 전파에 대한 장벽 역할을 합니다.
- 전도성 호일 – 전도성으로 낮은 임피던스 포일이 모듈을 감싸고 있으며 360도로 케이블 실드를 둘러싸도록 되어 있습니다. 이 호일은 전도성 고무 및 케이블 실드와 끊김없이 연결성을 유지시켜 금속 프레임까지 모든 모듈을 연결시킵니다. 호일은 전도성 고무 장벽 및 케이블 쉴드 또는 파이프에 의해 흡수된 방해 전파를 프레임을 통해 흘려 보냅니다.
360도 연속 연결 보장
Roxtec ES 장비는 전자기 장비에 대한 높은 수준의 차폐 성능을 유지하기를 원하는 경우에 필수적입니다. 적용 구역은 장비 인클로저, 방, 건물 구조, 플랫폼 또는 선박등이 될 수 있습니다.
Roxtec ES 케이블 및 파이프 씰은 장비를 둘러싸는 전체 차폐 구성의 한 부분으로 작동합니다. 그 차폐는 방사성 또는 전도성 방해 전파의 형태에 상관없이 전자기 에너지에 대한 보호 장벽이 됩니다.
반사, 흡수 및 차폐
반사
반사는 잠재적으로 위험한 전자기장으로부터 민감한 장비를 보호하는 한 가지 방법입니다. 일반적인 방법은 에너지를 줄이는 전도성이 높은 배리어/쉴드를 사용하는 것입니다.
흡수
흡수는 에너지가 이동하는 동안 특정 재질로 인해 전자기 에너지가 감소하는 경우를 말합니다.
차폐
차폐는 반사와 흡수로 구성됩니다. dB의 차폐 효과(데시벨)는 차폐가 얼마나 효율적으로 수행되는지에 대한 측정치이며 차폐 구역의 양면의 에너지 값에 대한 로그 비교입니다. 값이 클수록 차폐 효과가 향상됩니다.
Roxtec ES 시스템에서 전도성 방해 전파는 전도성 포일을 통해 차폐 구조로 흘러 나갑니다. 따라서 그 방해 전파는 커플링 경로 및 차폐 케이블 또는 파이프에서 제거됩니다. 방사성 방해 전파는 전도성 고무층에 의해 반사되나 흡수됩니다. 그 레이어는 모듈의 단면적을 덮고 있으며 개별 케이블에 수직으로 연결됩니다.
차폐 효과를 측정하는 방법
일반적인 방법은 IEEE 299 표준에 따라 자체 생성 RF 신호를 사용하는 것입니다. 테스트 설정은 그 사이에 장벽이 없는 송신 및 수신 안테나를 배치하고 수신된 신호 레벨을 측정함으로써 교정됩니다. 그런 다음 수신 안테나는 같은 거리에 있지만 차폐 인클로저 안에 배치됩니다. 신호 레벨이 다시 측정되고 수신된 신호 레벨의 차이는 일반적으로 dB로 표시되는 차폐 효과입니다.

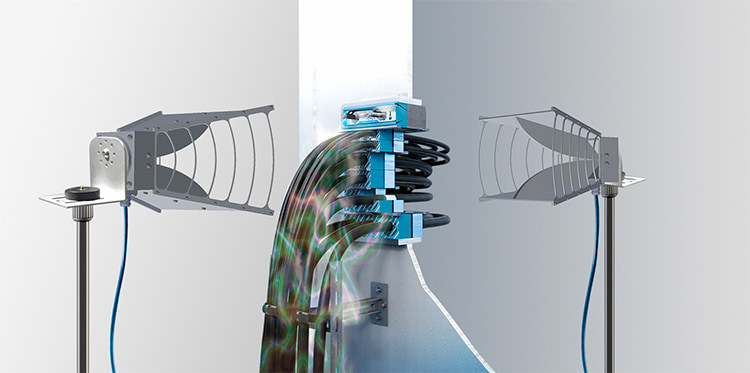

측정 테스트 시스템의 예 – 전자기 장벽의 별도 측면에 배치된 송수신 안테나.

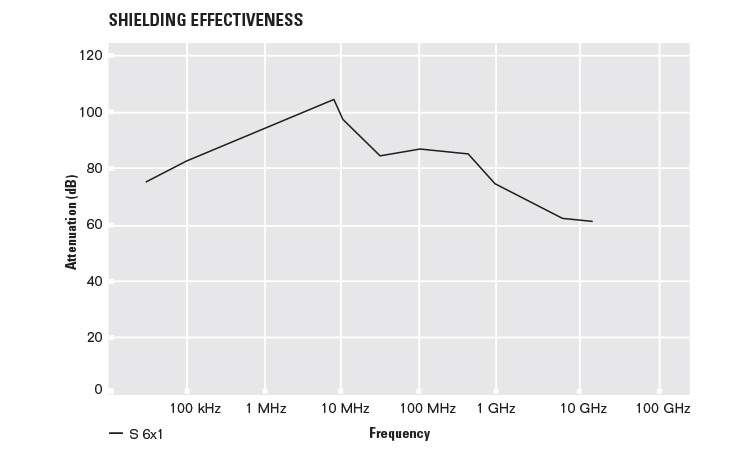

Roxtec RM ES 시스템의 일반적인 전기적 특성.
Roxtec 씰은 IEEE 299와 같은 차폐 인클로저에 대한 표준에 따라 테스트되었습니다. 전체 인클로저의 차폐 효과를 측정하기 전에 벽 구조에 설치됩니다.
Roxtec ES 씰링 시스템은 위험한 장소에서 사용하도록 승인된 버전으로 제공됩니다. Roxtec 살펴보기 ES Ex 관통 장비
