Roxtec G Exフランジ付き金属フレームは、フレームとガスケットにあらかじめ開けられた穴を使用してガスケットを構造にネジ止めすることによって取り付けます。 G Exフレームは、潜在的爆発性雰囲気および危険場所での使用認可を取得しています。
- 対応するRoxtecコンポーネントと組み合わせることにより、完全なシーリングソリューションとなります。
- ボルト締めによる取り付け
技術図面
施工手順
認証証明書
コンポーネント品目
こちらの製品は標準化に最適でコスト効率を高めることができます。在庫を最小限に抑え、短工期化も実現しますので、お客様の条件に合うものを選びください。
亜鉛メッキ軟鋼
ステンレス鋼
亜鉛メッキ軟鋼
ステンレス鋼
こちらの製品は標準化に最適でコスト効率を高めることができます。在庫を最小限に抑え、短工期化も実現しますので、お客様の条件に合うものを選びください。
| タイトル | フレーム 開口部 | パッキングスペース (mm) | 外形 WxHxD (mm) | 開口部寸法 WxH（mm） | 重量 (kg) | 部品番号 | |
|---|---|---|---|---|---|---|---|
| G 6x1 Ex GALV | 1 | 120 x 180 | 252.5 x 350 x 60 | 147.5(+5/-5) x 245(+5/-5) | 4 | EXG006000000115 | |
| G 6x2 Ex GALV | 2 | 120 x 180 | 383 x 350 x 60 | 278(+5/-5) x 245(+5/-5) | 7.3 | EXG006000000215 | |
| G 6x3 Ex GALV | 3 | 120 x 180 | 513.5 x 350 x 60 | 408.5(+5/-5) x 245(+5/-5) | 9.8 | EXG006000000315 |
| タイトル | フレーム 開口部 | パッキングスペース (mm) | 外形 WxHxD (mm) | 開口部寸法 WxH（mm） | 重量 (kg) | 部品番号 | |
|---|---|---|---|---|---|---|---|
| G 6x1 Ex AISI316 | 1 | 120 x 180 | 252.5 x 350 x 60 | 147.5(+5/-5) x 245(+5/-5) | 4.8 | EXG006000000121 | |
| G 6x2 Ex AISI316 | 2 | 120 x 180 | 383 x 350 x 60 | 278(+5/-5) x 245(+5/-5) | 7.3 | EXG006000000221 | |
| G 6x3 Ex AISI316 | 3 | 120 x 180 | 513.5 x 350 x 60 | 408.5(+5/-5) x 245(+5/-5) | 9.8 | EXG006000000321 |
| タイトル | フレーム 開口部 | パッキングスペース (mm) | 外形 WxHxD (mm) | 開口部寸法 WxH（mm） | 重量 (kg) | 部品番号 | |
|---|---|---|---|---|---|---|---|
| G 2x1 Ex GALV | 1 | 120 x 60 | 252.5 x 233 x 60 | 147.5(+5/-5) x 128(+5/-5) | 2.7 | EXG002000000115 | |
| G 2x2 Ex GALV | 2 | 120 x 60 | 383 x 233 x 60 | 278(+5/-5) x 128(+5/-5) | 5.4 | EXG002000000215 | |
| G 2x3 Ex GALV | 3 | 120 x 60 | 513.5 x 233 x 60 | 408.5(+5/-5) x 128(+5/-5) | 7.4 | EXG002000000315 | |
| G 2x4 Ex GALV | 4 | 120 x 60 | 644 x 233 x 60 | 539(+5/-5) x 128(+5/-5) | 10 | EXG002000000415 | |
| G 2x5 Ex GALV | 5 | 120 x 60 | 774.5 x 233 x 60 | 669.5(+5/-5) x 128(+5/-5) | 11.2 | EXG002000000515 | |
| G 2+2x1 Ex GALV | 2 | 120 x 60 | 252.5 x 344 x 60 | 147.5(+5/-5) x 239(+5/-5) | 5.8 | EXG002200000115 | |
| G 2+2x2 Ex GALV | 4 | 120 x 60 | 383 x 346 x 60 | 278(+5/-5) x 241(+5/-5) | 9.3 | EXG002200000215 | |
| G 2+2x3 Ex GALV | 6 | 120 x 60 | 513.5 x 346 x 60 | 408.5(+5/-5) x 241(+5/-5) | 12.7 | 115633 | |
| G 2+2x4 Ex GALV | 8 | 120 x 60 | 644 x 346 x 60 | 539(+5/-5) x 241(+5/-5) | 16.5 | 115634 | |
| G 4x1 Ex GALV | 1 | 120 x 120 | 252.5 x 291.5 x 60 | 147.5(+5/-5) x 186.5(+5/-5) | 3.5 | EXG004000000115 | |
| G 4x2 Ex GALV | 2 | 120 x 120 | 383 x 291.5 x 60 | 278(+5/-5) x 186.5(+5/-5) | 6.3 | EXG004000000215 | |
| G 4x3 Ex GALV | 3 | 120 x 120 | 513.5 x 291.5 x 60 | 408.5(+5/-5) x 186.5(+5/-5) | 8.6 | EXG004000000315 | |
| G 4x4 Ex GALV | 4 | 120 x 120 | 644 x 291.5 x 60 | 539(+5/-5) x 186.5(+5/-5) | 10.8 | EXG004000000415 | |
| G 4x5 Ex GALV | 5 | 120 x 120 | 774.5 x 291.5 x 60 | 669.5(+5/-5) x 186.5(+5/-5) | 13.2 | EXG004000000515 | |
| G 4+4x1 Ex GALV | 2 | 120 x 120 | 252.5 x 461 x 60 | 147.5(+5/-5) x 356(+5/-5) | 7.3 | EXG004400000115 | |
| G 4+4x2 Ex GALV | 4 | 120 x 120 | 383 x 463 x 60 | 278(+5/-5) x 358(+5/-5) | 11 | EXG004400000215 | |
| G 4+4x3 Ex GALV | 6 | 120 x 120 | 513.5 x 463 x 60 | 408.5(+5/-5) x 358(+5/-5) | 15.2 | 115673 | |
| G 4+4x4 Ex GALV | 8 | 120 x 120 | 644 x 463 x 60 | 539(+5/-5) x 358(+5/-5) | 19 | EXG004400000415 | |
| G 4+4x5 Ex GALV | 10 | 120 x 120 | 774.5 x 463 x 60 | 669.5(+5/-5) x 358(+5/-5) | 23 | EXG004400000515 | |
| G 6x1 Ex GALV | 1 | 120 x 180 | 252.5 x 350 x 60 | 147.5(+5/-5) x 245(+5/-5) | 4 | EXG006000000115 | |
| G 6x2 Ex GALV | 2 | 120 x 180 | 383 x 350 x 60 | 278(+5/-5) x 245(+5/-5) | 7.3 | EXG006000000215 | |
| G 6x3 Ex GALV | 3 | 120 x 180 | 513.5 x 350 x 60 | 408.5(+5/-5) x 245(+5/-5) | 9.8 | EXG006000000315 | |
| G 6x4 Ex GALV | 4 | 120 x 180 | 644 x 350 x 60 | 539(+5/-5) x 245(+5/-5) | 12.3 | EXG006000000415 | |
| G 6x5 Ex GALV | 5 | 120 x 180 | 774.5 x 350 x 60 | 669.5(+5/-5) x 245(+5/-5) | 14.9 | EXG006000000515 | |
| G 6+6x1 Ex GALV | 2 | 120 x 180 | 252.5 x 578 x 60 | 147.5(+5/-5) x 473(+5/-5) | 4.6 | EXG006600000115 | |
| G 6+6x2 Ex GALV | 4 | 120 x 180 | 383 x 580 x 60 | 278(+5/-5) x 475(+5/-5) | 13.4 | EXG006600000215 | |
| G 6+6x3 Ex GALV | 6 | 120 x 180 | 513.5 x 580 x 60 | 408.5(+5/-5) x 475(+5/-5) | 16.6 | EXG006600000315 | |
| G 6+6x4 Ex GALV | 8 | 120 x 180 | 644 x 580 x 60 | 539(+5/-5) x 475(+5/-5) | 22.2 | EXG006600000415 | |
| G 6+6x5 Ex GALV | 10 | 120 x 180 | 774.5 x 580 x 60 | 669.5(+5/-5) x 475(+5/-5) | 26 | EXG006600000515 | |
| G 8x1 Ex GALV | 1 | 120 x 240 | 252.5 x 410 x 60 | 147.5(+5/-5) x 305(+5/-5) | 4.8 | EXG008000000115 | |
| G 8x2 Ex GALV | 2 | 120 x 240 | 383 x 410 x 60 | 278(+5/-5) x 305(+5/-5) | 8.3 | EXG008000000215 | |
| G 8x3 Ex GALV | 3 | 120 x 240 | 513.5 x 410 x 60 | 408.5(+5/-5) x 305(+5/-5) | 11.1 | EXG008000000315 | |
| G 8x4 Ex GALV | 4 | 120 x 240 | 644 x 410 x 60 | 539(+5/-5) x 305(+5/-5) | 13.9 | EXG008000000415 | |
| G 8x5 Ex GALV | 5 | 120 x 240 | 774.5 x 410 x 60 | 669.5(+5/-5) x 305(+5/-5) | 16.7 | EXG008000000515 | |
| G 8+8x1 Ex GALV | 2 | 120 x 240 | 252.5 x 698 x 60 | 147.5(+5/-5) x 593(+5/-5) | 9 | EXG008800000115 | |
| G 8+8x2 Ex GALV | 4 | 120 x 240 | 383 x 700 x 60 | 278(+5/-5) x 595(+5/-5) | 15 | 109883 | |
| G 8+8x3 Ex GALV | 6 | 120 x 240 | 513.5 x 700 x 60 | 408.5(+5/-5) x 595(+5/-5) | 20.3 | 107624 | |
| G 8+8x4 Ex GALV | 8 | 120 x 240 | 644 x 700 x 60 | 539(+5/-5) x 595(+5/-5) | 23 | EXG008800000415 |
| タイトル | フレーム 開口部 | パッキングスペース (mm) | 外形 WxHxD (mm) | 開口部寸法 WxH（mm） | 重量 (kg) | 部品番号 | |
|---|---|---|---|---|---|---|---|
| G 2x1 Ex AISI316 | 1 | 120 x 60 | 252.5 x 233 x 60 | 147.5(+5/-5) x 128(+5/-5) | 3.6 | EXG002000000121 | |
| G 2x2 Ex AISI316 | 2 | 120 x 60 | 383 x 233 x 60 | 278(+5/-5) x 128(+5/-5) | 5.7 | EXG002000000221 | |
| G 2x3 Ex AISI316 | 3 | 120 x 60 | 513.5 x 233 x 60 | 408.5(+5/-5) x 128(+5/-5) | 7.5 | EXG002000000321 | |
| G 2x4 Ex AISI316 | 4 | 120 x 60 | 644 x 233 x 60 | 539(+5/-5) x 128(+5/-5) | 9.7 | EXG002000000421 | |
| G 2+2x1 Ex AISI316 | 2 | 120 x 60 | 252.5 x 344 x 60 | 147.5(+5/-5) x 239(+5/-5) | 5.4 | 115484 | |
| G 2+2x2 Ex AISI316 | 4 | 120 x 60 | 383 x 346 x 60 | 278(+5/-5) x 241(+5/-5) | 8.8 | 115485 | |
| G 2+2x3 Ex AISI316 | 6 | 120 x 60 | 513.5 x 346 x 60 | 408.5(+5/-5) x 241(+5/-5) | 12 | 115486 | |
| G 2+2x4 Ex AISI316 | 8 | 120 x 60 | 644 x 346 x 60 | 539(+5/-5) x 241(+5/-5) | 15.2 | 115487 | |
| G 2x5 Ex AISI316 | 12 | EXG002000000521 | |||||
| G 4x1 Ex AISI316 | 1 | 120 x 120 | 252.5 x 291.5 x 60 | 147.5(+5/-5) x 186.5(+5/-5) | 4.1 | EXG004000000121 | |
| G 4x2 Ex AISI316 | 2 | 120 x 120 | 383 x 291.5 x 60 | 278(+5/-5) x 186.5(+5/-5) | 6.8 | EXG004000000221 | |
| G 4x3 Ex AISI316 | 3 | 120 x 120 | 513.5 x 291.5 x 60 | 408.5(+5/-5) x 186.5(+5/-5) | 8.6 | EXG004000000321 | |
| G 4x4 Ex AISI316 | 4 | 120 x 120 | 644 x 291.5 x 60 | 539(+5/-5) x 186.5(+5/-5) | 10.8 | EXG004000000421 | |
| G 4x5 Ex AISI316 | 5 | 120 x 120 | 774.5 x 291.5 x 60 | 669.5(+5/-5) x 186.5(+5/-5) | 13.2 | EXG004000000521 | |
| G 4+4x1 Ex AISI316 | 2 | 120 x 120 | 252.5 x 461 x 60 | 147.5(+5/-5) x 356(+5/-5) | 2 | EXG004400000121 | |
| G 4+4x2 Ex AISI316 | 4 | 120 x 120 | 383 x 463 x 60 | 278(+5/-5) x 358(+5/-5) | 11 | 106720 | |
| G 4+4x3 Ex AISI316 | 6 | 120 x 120 | 513.5 x 463 x 60 | 408.5(+5/-5) x 358(+5/-5) | 14.2 | EXG004400000321 | |
| G 4+4x4 Ex AISI316 | 8 | 120 x 120 | 644 x 463 x 60 | 539(+5/-5) x 358(+5/-5) | 17.9 | 115528 | |
| G 4+4x5 Ex AISI316 | 10 | 120 x 120 | 774.5 x 463 x 60 | 669.5(+5/-5) x 358(+5/-5) | 22 | 115529 | |
| G 6x4 Ex AISI316 | 4 | 120 x 180 | 644 x 350 x 60 | 539(+5/-5) x 245(+5/-5) | 12.3 | EXG006000000421 | |
| G 6x1 Ex AISI316 | 1 | 120 x 180 | 252.5 x 350 x 60 | 147.5(+5/-5) x 245(+5/-5) | 4.8 | EXG006000000121 | |
| G 6x2 Ex AISI316 | 2 | 120 x 180 | 383 x 350 x 60 | 278(+5/-5) x 245(+5/-5) | 7.3 | EXG006000000221 | |
| G 6x3 Ex AISI316 | 3 | 120 x 180 | 513.5 x 350 x 60 | 408.5(+5/-5) x 245(+5/-5) | 9.8 | EXG006000000321 | |
| G 6x5 Ex AISI316 | 5 | 120 x 180 | 774.5 x 350 x 60 | 669.5(+5/-5) x 245(+5/-5) | 15 | EXG006000000521 | |
| G 8+8x1 Ex AISI316 | 2 | 120 x 240 | 252.5 x 698 x 60 | 147.5(+5/-5) x 593(+5/-5) | 9.2 | EXG008800000121 | |
| G 6+6x1 Ex AISI316 | 2 | 120 x 180 | 252.5 x 578 x 60 | 147.5(+5/-5) x 473(+5/-5) | 8.1 | EXG006600000121 | |
| G 6+6x2 Ex AISI316 | 4 | 120 x 180 | 383 x 580 x 60 | 278(+5/-5) x 475(+5/-5) | 14 | EXG006600000221 | |

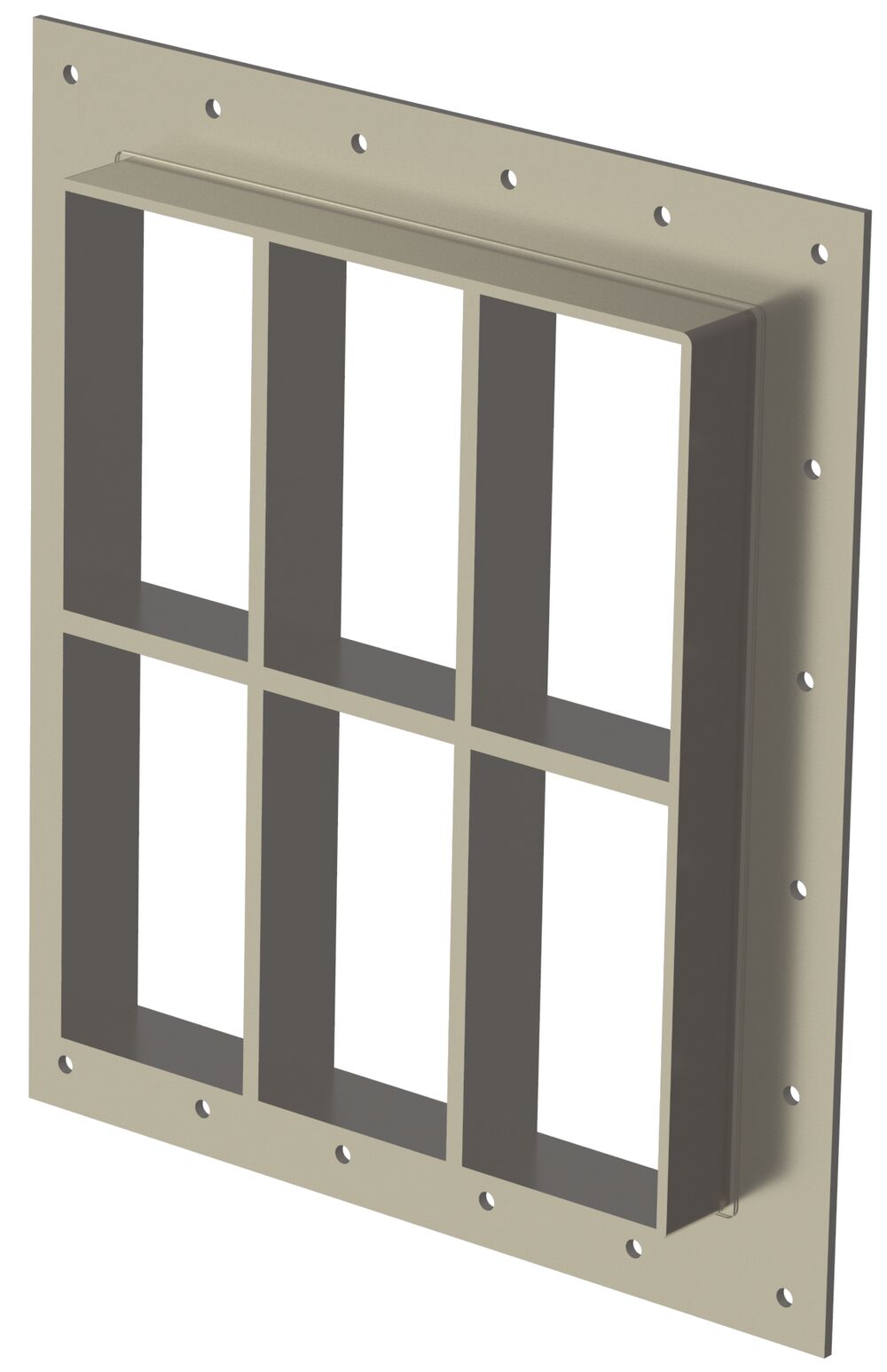

| G 6+6x3 Ex AISI316 | 6 | 120 x 180 | 513.5 x 580 x 60 | 408.5(+5/-5) x 475(+5/-5) | 16.6 | EXG006600000321 | |
| G 6+6x4 Ex AISI316 | 8 | 120 x 180 | 644 x 580 x 60 | 539(+5/-5) x 475(+5/-5) | 21.5 | EXG006600000421 | |
| G 8+8x3 Ex AISI316 | 6 | 120 x 240 | 513.5 x 700 x 60 | 408.5(+5/-5) x 595(+5/-5) | 19.5 | 115592 | |
| G 6+6x5 Ex AISI316 | 10 | 120 x 180 | 774.5 x 580 x 60 | 669.5(+5/-5) x 475(+5/-5) | 25.4 | EXG006600000521 | |
| G 8x1 Ex AISI316 | 1 | 120 x 240 | 252.5 x 410 x 60 | 147.5(+5/-5) x 305(+5/-5) | 5.7 | EXG008000000121 | |
| G 8x2 Ex AISI316 | 2 | 120 x 240 | 383 x 410 x 60 | 278(+5/-5) x 305(+5/-5) | 8.3 | EXG008000000221 | |
| G 8x3 Ex AISI316 | 3 | 120 x 240 | 513.5 x 410 x 60 | 408.5(+5/-5) x 305(+5/-5) | 11.1 | EXG008000000321 | |
| G 8x4 Ex AISI316 | 4 | 120 x 240 | 644 x 410 x 60 | 539(+5/-5) x 305(+5/-5) | 14 | EXG008000000421 | |
| G 8x5 Ex AISI316 | 5 | 120 x 240 | 774.5 x 410 x 60 | 669.5(+5/-5) x 305(+5/-5) | 16.7 | EXG008000000521 | |
| G 8+8x2 Ex AISI316 | 4 | 120 x 240 | 383 x 700 x 60 | 278(+5/-5) x 595(+5/-5) | 14.5 | EXG008800000221 | |
| G 8+8x4 Ex AISI316 | 8 | 120 x 240 | 644 x 700 x 60 | 539(+5/-5) x 595(+5/-5) | 25 | EXG008800000421 |
