溶接不要な配管シールで機関室の工期短縮

造船所で機関室周りの配線や配管に関わる担当者は、高い温度変化、振動、スペース不足と格闘しながら開口部の密閉シール処理を行っています。 溶接作業の時間的な余裕は限られ、断熱材のスペースも限られるなかで、タンカー、貨物船、LPG 運搬船、LNG 運搬船、ばら積み貨物船の防火設備の安全要求を全て満たさなければなりません。 加えて、機関制御室の制御盤の下から引込まれる電線も正しい配線と密閉処理が必要です。

認証されている革新的なシーリング製品

Roxtec 電線・パイプ貫通部のメリットは、世界中のお客様の拠点に近い倉庫からいつでも発送が可能な点です。 また、耐火性能を持つ Roxtec 貫通部シールは船舶標準に沿って試験を受け、DNV、ABS、LR、CCS、KRS、ClassNK をはじめとする全ての主要な船級協会に認証されています。 いくつかの試験報告書では、このシール製品は、ガス圧、温度変動、衝撃波、振動にも耐性があることが認められています。 どのシール製品も過酷な海上環境で使用可能な区分の材料を使用しています。電線貫通部に関しては、A-0 耐火の用途では断熱材が一切不要で、A-60 耐火の用途では追加の断熱材が不要です。 Roxtec のパイプ貫通部シール材を使用すれば、船内を貫通する様々な配管の鋼、銅、銅ニッケル、複合材、プラスチック製パイプを容易にシール処理できるようになります。

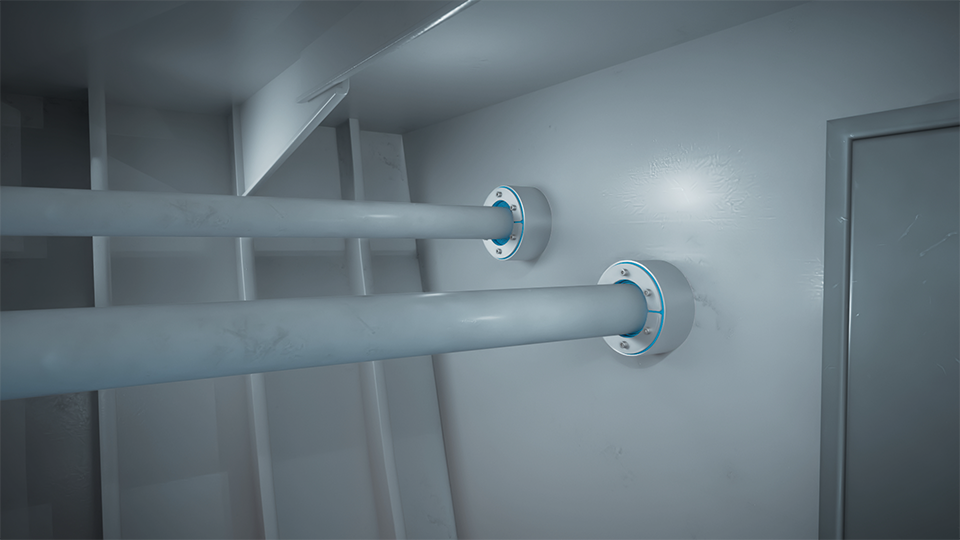

Roxtec RS シール – パイプ貫通部を手間なく素早く施工

配管シールの一例である Roxtec RS シールは、金属スリーブや既設開口穴を通る単独配管の周りに使える優れた製品です。 溶接に関連するダウンタイム、コスト、リスクが無くなるので、安全性、コスト効率、生産性向上に役立つソリューションです。 さらに、取付作業には片側からのアクセスで施工を完了させられます。 船内のあらゆる金属配管に使用でき、火、ガス、水に対する認証された保護を提供します。 この貫通部シールは二つに割れます。また層構造を成すレイヤーを一枚ずつ剥がせば、様々な外径のパイプに対応できる仕組みです。 Roxtec RS シリーズは、25mm から 647mm 外径のパイプに対応できます。既設配管の周りにも取り付けやすいデザインとなっています。 Roxtec RS シールは、IMO 2010 FTP コードの A 級耐火に分類されています。 また、最大 2.67 バールのガス圧、4 バールの水圧にも耐性がある製品として認証されています。

予備スペースを備えたマルチ・ケーブル・トランジット

機関制御室の電線貫通部を設計・施工する場合は、耐火、水密、気密性能が必要となるので、Roxtec 電線貫通部シールを造船所の設計標準とするのがおすすめです。 Roxtec S 貫通部をはじめとする機械的な仕組みのシールは、認証された保護を提供します。網代ケーブルや装甲ケーブルが密集する貫通部でも、確実な密閉を確保できます。 制御盤の下に取り付けるのも簡単なので、甲板や床に適切な離隔を確保するのに最適です。 一つの開口部に複数本のケーブルを通して密閉処理でき、施工後はすぐに保護性能を発揮します。 シールは予備スペースを備えているので、建造中に不測の変更が生じても問題なく対応ができます。 そのため、全てのシール部品を施工し終えた後でも、新たな穴あけ工事や追加部品の購入をする必要がありません。 Roxtec シーリングモジュールは、様々な外径の電線やパイプに合わせて簡単に調整できるので、施工担当者が現場に行ったら外径が違っていたなどの不測の事態にも対応できます。 施工が正しくできているか品質を検査する際は、目視で検証可能です。 つまり、Roxtec 電線・パイプ貫通部を使用すると、施工スピードを高め、建造コストを削減でき、船内の限られたスペースを有効に使うことができるようになります。
