防衛車両向けのケーブルシール

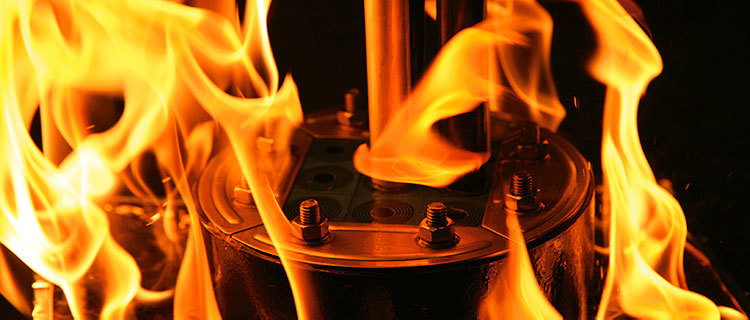

メーカーは、防衛車両への武器と防護システムの搭載をインテグレーターに頼っています。 設計にRoxtecシールを事前に組込んでおくことで、柔軟性が大きく高まります。この柔軟性は、サプライチェーン全体のプロセスで発生する要求を満たすのにとても役立ちます。

現場でのシンプル作業

改造や修繕作業は多くの場合、製造工場から遠く離れた軍用ハブで行われます。 車両を検査し、部品を交換し、そして新しい技術が追加されます。 点検修理のし易さと車両の信頼性は、機器オーナーにとって大きな関心事です。また、機器オーナーが持つ情報は、メーカーに伝わり将来の製品開発に役立てられます。 Roxtecシールを使用することで、設計チームからメンテナンスチームまで、すべての人の業務がし易くなります。

最終組立工程での柔軟性

Roxtecシールの取り付けには特別な工具が不要です。 そのため、組立て、接続、修復作業を容易に行えます。 部分組立品としてシールとケーブルをフレームに予め仕込んでおけば、工場の組み立てラインでの取付作業時間を短縮できます。 組立て工程や車両耐用年数の後半で、機器の交換をする必要が出てくることがあります。 Roxtecのカスタマイズソリューションなら、狭いスペースや高密度でケーブルを収納する場合でも扱い易くなります。 既に開いている開口部のサイズや形状に合わせて丸型もしくは角型フレームが設計されるので、省スペース化と軽量化が可能です。

この業界ではケーブルグランド、コネクタ、グロメットがよく使用されています。が、新しい機器システムを追加搭載する必要がある場合などは、特にRoxtecのマルチケーブル貫通部が理想的です。 Roxtecのソリューションなら、取付けスペースは小さく済み、信号損失がありません。

貫通部の両側にコネクタピンをはんだ付けする作業は必要なくなります。 コネクタが必要でも、貫通部フレームの開口が広いので、簡単に通すことができます。 私たちの豊富な経験は、ケーブルシール製品の設計に生かされています。車両のどの部分でシーリングが必要になっても、お客様に最適なソリューションをご用意しています。

高いシールド性能

先進技術であるC4Iが新しい車両へ搭載され、また古い現役車両に追加されて、落雷や電磁障害の脅威に対する車両の危険度はより高くなっています。 危険の多い環境で使用される装甲車両は、新たな脅威に対してより高い防護が必要です。

装甲車両は、その金属製の車体構造によって電磁妨害を遮っているため、EMI / EMPに対する保護を備えています。 しかし、装甲板に開口部があるのなら別です。 車体構造上、ケーブル飛込み口を設けることは避けられません。 シールド性が失われないようにするために、ケーブル外装は、車両外装プレートに入るところで車体に接着する必要があります。

EMCテクノロジー

外装ケーブルの効果的なボンディング

Roxtec BG™ソリューションには導電性ブレードが組込まれていて、ケーブルのアーマーと接着させることで効果的に等電位化できる仕組みになっています。 Roxtec BG™モジュールは、ケーブルシールドと本体構造の間のインピーダンスが非常に低く、伝導干渉への高い保護性能を備えています。 試験により、このモジュールが故障電流を誘導する効率が99.4％であることが証明されています。これは最高レベルであるということです。 Roxtec BG™貫通部は、短絡故障や落雷をシミュレートしたサージ電流への耐性について、その性能を複数の機関で試験されています。

さらに、フレームに詰込まれるモジュールの半体毎に巻付いているブレードが、フレーム開口部に「ハニカムフィルタ」を形成するため、100 MHz程度までの放射電磁波の干渉を遮ることもできます。

ボンディングと接地

EMI / EMPに対するシールド

電子戦は人命と電子機器にとって脅威です。 常に保護された状態を保つためには、戦闘で使用される電磁パルス兵器が生成する低い周波数と高い周波数の両方を遮蔽することができるケーブル貫通部を使用することが不可欠です。 Roxtec ESソリューションは、ケーブル外被の接地と、強力な高周波電磁界に対するシールドの両方の機能を併せ持ちます。この特長は、任務の遂行に重要な役割を果たすC4Iの機器を搭載した現代の兵員輸送車には不可欠です。 Roxtecにはシールド制御ルームと試験室があり、ケーブル貫通部シールのシールド性能を20GHzまで検証することができます。

Roxtec BG™およびESシステムはどちらも信号減衰の効果が大きく、最大約100 MHzまでの伝導および放射電磁波の干渉から車両のケーブル開口部を保護します。 高高度電磁パルス（HEMP）兵器が存在する戦闘では、ESシステムが最適です。最大10GHｚまでの放射電磁波の干渉からシールドできるより強力な性能を備えています。 MILおよびIEC規格の厳格な要件に準拠した、高品質のケーブルと部品を使用して徹底的に設計された通信システムには、Roxtecのケーブル貫通部ソリューションが最適です。 1つのフレームで複数の要求を満たすことができる製品は業界内でも唯一無二であり、防衛車両メーカーに大きなメリットをもたらします。 Roxtecのマルチケーブル貫通部は、小型のパッケージ1つで電磁戦や複数の環境的脅威から保護します。
