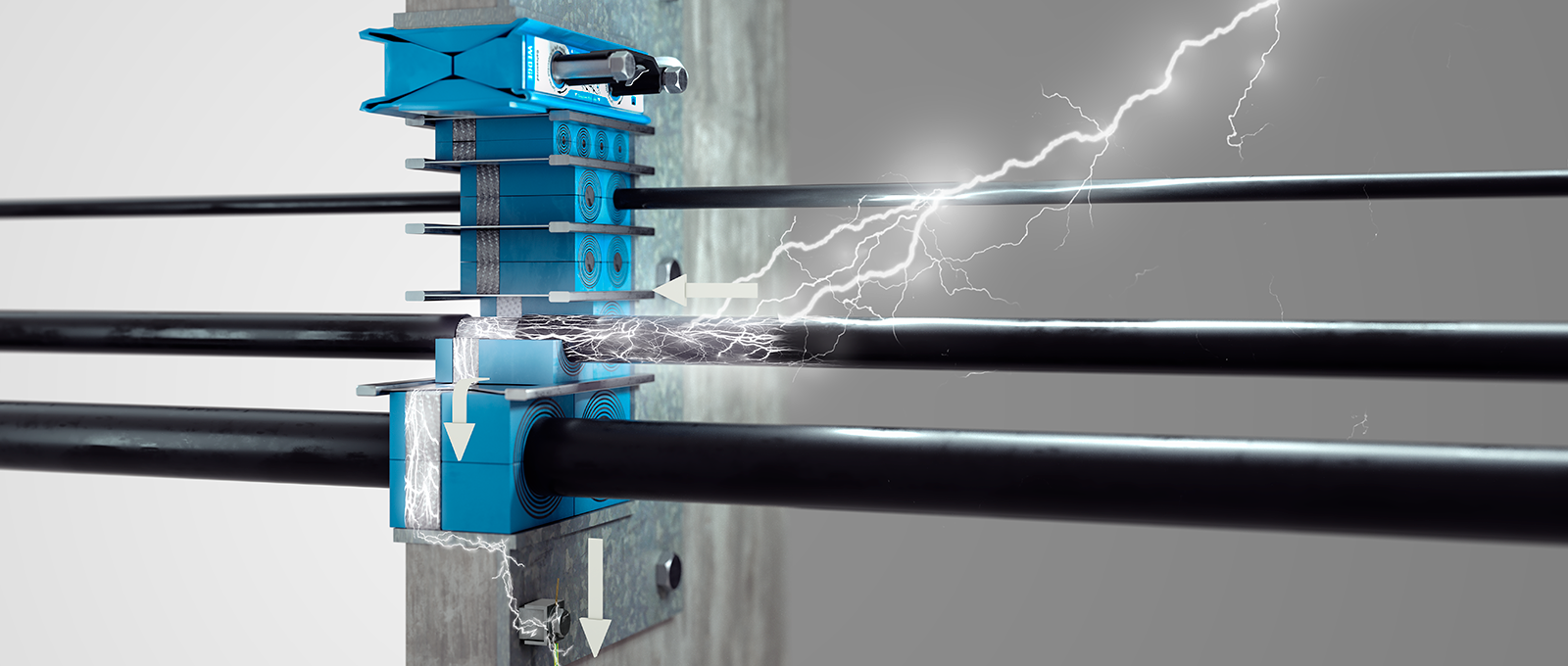

Roxtecin tiivisteet potentiaalintasaukseen ja maadoittamiseen

Riskien eliminointi

Kaapelien ja putkien potentiaalintasauksella ja maadoituksella varmistetaan henkilöturvallisuus ja sähkölaitteiden suojaus samanaikaisesti. Roxtec BG™ ‑järjestelmä on suunniteltu kustannustehokkaaksi ja tilaa säästäväksi ratkaisuksi kaikkiin käyttökohteisiin.

The Roxtec BG™ ‑järjestelmä

Roxtec BG™ ‑läpivientien tarkoitus on varmistaa henkilöturvallisuus ja sähkölaitteiden suojaus. Järjestelmä on modulaarinen kaapeleiden ja putkien läpivienti käyttökohteisiin, joissa tarvitaan sekä potentiaalintasausta ja maadoitussuojausta että mekaanista läpivientisuojausta. Samalla se antaa suojan ympäristöoloilta, kuten tulipalolta, vedeltä, pölyltä, lialta ja jyrsijöiltä.

Järjestelmän komponentit

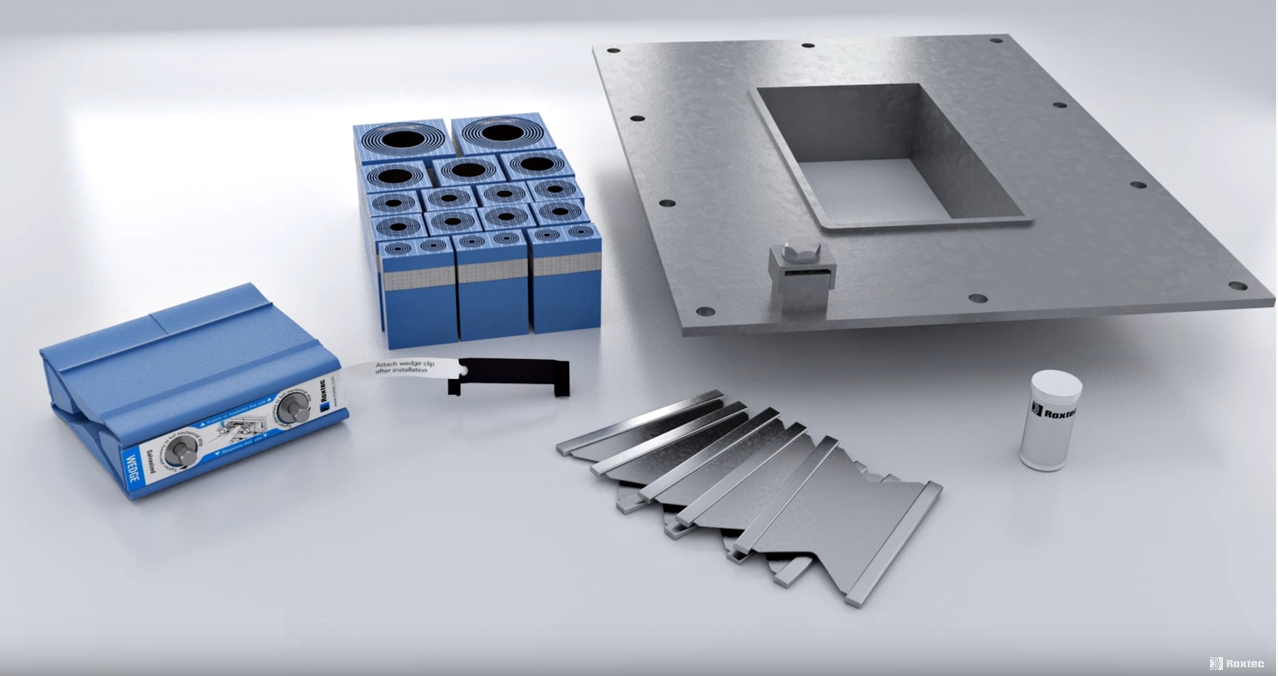

Järjestelmä koostuu sähköä johtavasta teräs- tai alumiinikehyksestä, Roxtec BG™ ‑tiivistysmoduuleista, välilevyistä ja puristusyksiköstä sekä asennuksessa käytettävästä asennusrasvasta. Saatavana on eri muotoisia ja kokoisia kehyksiä. Ne voidaan asentaa rakennuksiin joko rakennusprosessin aikana tai jälkiasennuksina seinien ja osioiden läpi kulkevien kaapeli- ja putkiaukkojen suojaamiseen.

Rungon ja potentiaalintasausjärjestelmän välinen sähköyhteys on elintärkeä. Kehykseen asennettavat Roxtex BG™ ‑tiivistysmoduulit tiivistyvät kaapelien ja putkien ympärille. Armeerattuun kaapeliin tai metalliputkeen yhdistetty sisäänrakennettu punos varmistaa sähköisen yhteyden jatkuvuuden runkoon. Tämän jälkeen asennettava Roxtec Wedge ‑puristinyksikkö viimeistelee tiivistyksen puristamalla tiivisteet tiiviisti kiinni.

Testattu ja sertifioitu potentiaalintasausta ja maadoitusta varten

Valmis Roxtec BG™ ‑tiivisteasennus suojaa läpivientiä ja kaikkia siihen liitettyjä laitteita läpi kulkevan jännitteen ja vikavirran vaikutuksilta. Järjestelmälle on tehty lukuisia testejä eri viranomaisten edellyttämällä tavalla: esimerkiksi maadoituksen jatkuvuus (IEC 60079-0), oikosulku- ja virrankestävyys (EN 50262/IEC 62444) ja virtapiikit (IEC 62305). Roxtec BG -järjestelmä on CSA:n sertifioima kaapelien ja putkien kanssa käytettävien liittimien kanssa UL 514B- ja CSA C22.2 No. 18.3-04 ‑vaatimusten mukaisesti sekä potentiaalintasaus- ja maadoituslaitteistojen UL 467 ja CSA C22.2 No. 47-07 ‑vaatimusten mukaisesti.

Roxtecin BG™- ja BG™ B ‑ratkaisut

Roxtec BG™- ja BG™ B ‑tuoteperhe on suunniteltu turvalliseen ja tehokkaaseen armeerattujen ja suojattujen kaapeleiden sekä metalliputkien potentiaalintasaukseen ja maadoitukseen yhtä läpivientiaukkoa käytettäessä. Jokaisessa Roxtec BG™- ja BG™ B ‑järjestelmän moduulissa on erillinen sähköä johtava punos, joka on kosketuksessa metallirunkoon suoraan tai vierekkäisten moduulien kautta. Jokaisen järjestelmän läpi kulkevan kaapelin tai putken potentiaali voidaan tasata erikseen moduulin kautta. Kehys toimii tällöin välimaadoittimena, kun se on kytketty tavalliseen maadoitusjärjestelmään.

Roxtecin BG™ B ‑ratkaisut ovat jopa 70 prosenttia tilatehokkaampia kuin kaapeliholkit. Niitä voi käyttää suoraan kaapeliholkkien tilalla metallipäällysteisten ja armeerattujen kaapelien päätteinä. Yhteen kaapeliläpivientiin voi tiivistää halkaisijaltaan erilaisia kaapeleita joko yksittäin tai nipuissa niin, että tiivistyksen potentiaalintasaus tai maadoitusliitos täyttävät varmasti sertifiointivaatimukset. Ratkaisut ovat tehokkaita ja joustavia, ja yksinkertaisen järjestelmän ansiosta ne ovat helppoja asentaa.

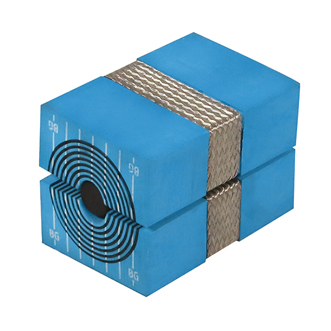

Roxtec BG™ ‑moduuli koostuu kahdesta identtisestä puolikkaasta, jotka muodostavat yhtenäisen yksikön asennettuna. Moduulin keskellä olevat sylinterimäiset samankeskiset kumikerrokset ovat irrotettavia, joten ne saadaan sovitettua kaapelin ympärille tiukasti. Kumikerrosten ansiosta moduuli voidaan sovittaa sekä kaapelin halkaisijalle sopivaksi että sähköisen suojauksen varmistavaksi armeeraukseksi.

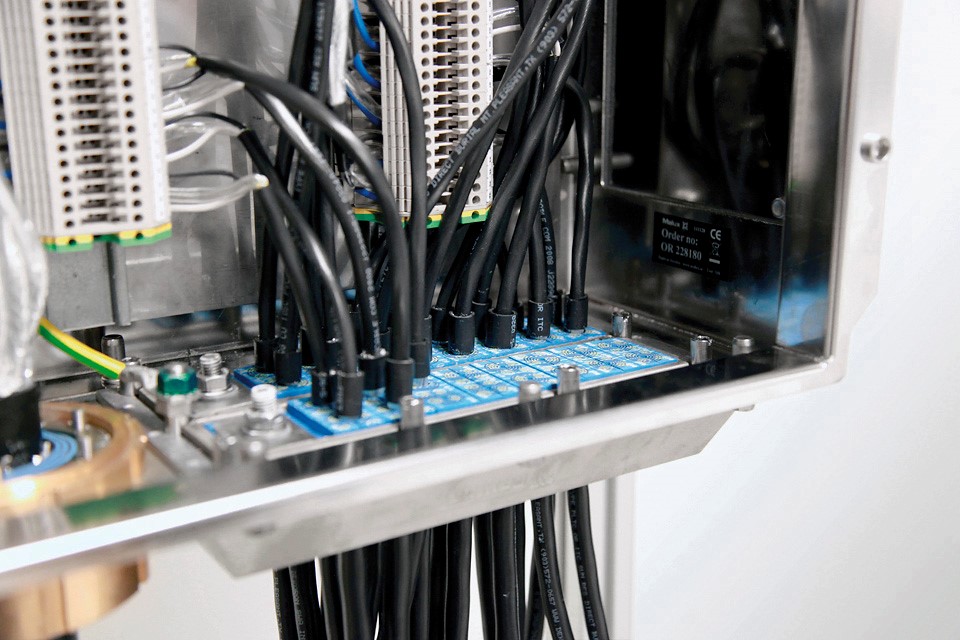

Roxtec BG™ B ‑moduuleissa on toisella puolella sähköturvallisuuden takaava ja toisella puolella ympäristön oloilta suojaava osa, ja se on täydellinen ratkaisu laitekaappeihin ja sähkökoteloihin.

Roxtec BG™ ‑moduuleissa on sähköturvallisuuden varmistava osa keskellä ja ympäristöoloilta suojaava tiivistys molemmissa päissä. Roxtec BG™ ‑ratkaisu toimii lattia- ja seinäaukoissa, joissa tarvitaan läpivientitoimintoa.

Roxtec BG™- ja BG™ B ‑ratkaisujen sertifioinnit kattavat seuraavat käyttötarkoitukset:

• Sähköturvallisuus
• Räjähdysvaaralliset kohteet (Ex)
• Potentiaalintasaus ja maadoitus
• Suoja tulelta, kaasulta ja vedeltä

Testattu Roxtec BG™ -järjestelmä

Roxtec BG™ ‑ratkaisut on suunniteltu käyttökohteisiin, joissa suurien sähkövirtojen esiintyminen on mahdollista. Määritetyn suojaustason mukainen virta reititetään moduulin kautta runkoon ja sen pääteliitäntään. Virran voimakkuus määräytyy sovellettavien sähköstandardien mukaan ja riippuu järjestelmän läpi reititetyn palvelun koosta. Roxtec BG™ ‑järjestelmä täyttää järjestelmäsuojauksen kasvavat vaatimukset, sillä punoksen poikkipinta-ala kasvaa moduulin koon myötä.

Taulukosta käyvät ilmi kuparin poikkipinta-ala kunkin kokoisessa moduulissa ja suojaustason edellyttämä virta, jolla rakenne on testattu. Tämä on teknisten tietojen osion sisältämistä tiedoista.

Punos moduulikoon mukaan

Virta- ja ylijännitekestävyys moduulikoon mukaan

Potentiaalintasauksen ja maadoituksen toimivuuden varmistaminen

Kaikissa sähköasennuksissa on tärkeää varmistaa järjestelmän toiminnallisuus. Roxtec BG™ ‑ratkaisun sähköisen toimivuuden tarkistamiseksi on suositeltavaa tarkistaa kosketusresistanssi 4-napaisella menetelmällä vähintään 10 A:n tasavirralla ja kansallisen lainsäädännön mukaisesti.

Roxtec BG™ -järjestelmän asennuksen tarkistus

Roxtec BG™ ‑ratkaisu ukkosenjohdattimena

Ukkosenjohdatinjärjestelmä on tarkoitettu ohjaamaan salamaniskusta syntyvä, järjestelmän läpi kulkeva virta maahan. Roxtec BG™ ‑järjestelmää ei ole suunniteltu toimimaan ensisijaisena ukkosenjohdatinjärjestelmänä. Järjestelmä suojaa epäsuorien salamaniskujen vaikutuksilta. Epäsuoratkin salamaniskut voivat aiheuttaa korkeajännitteen lähellä oleviin metalliesineisiin, kaapeleihin tai putkiin. Roxtec BG™ ‑tiivisteitä käyttämällä voit minimoida epäsuorien salamaniskujen vaikutukset rakenteisiin. Salamaniskusta aiheutuvalla jännitteellä ja läpikulkuvirralla on laajakaistainen spektri, mikä edellyttää hyvin suojattua EMI-suunnittelua ja maadoitusmenetelmiä laitevaurioiden välttämiseksi.

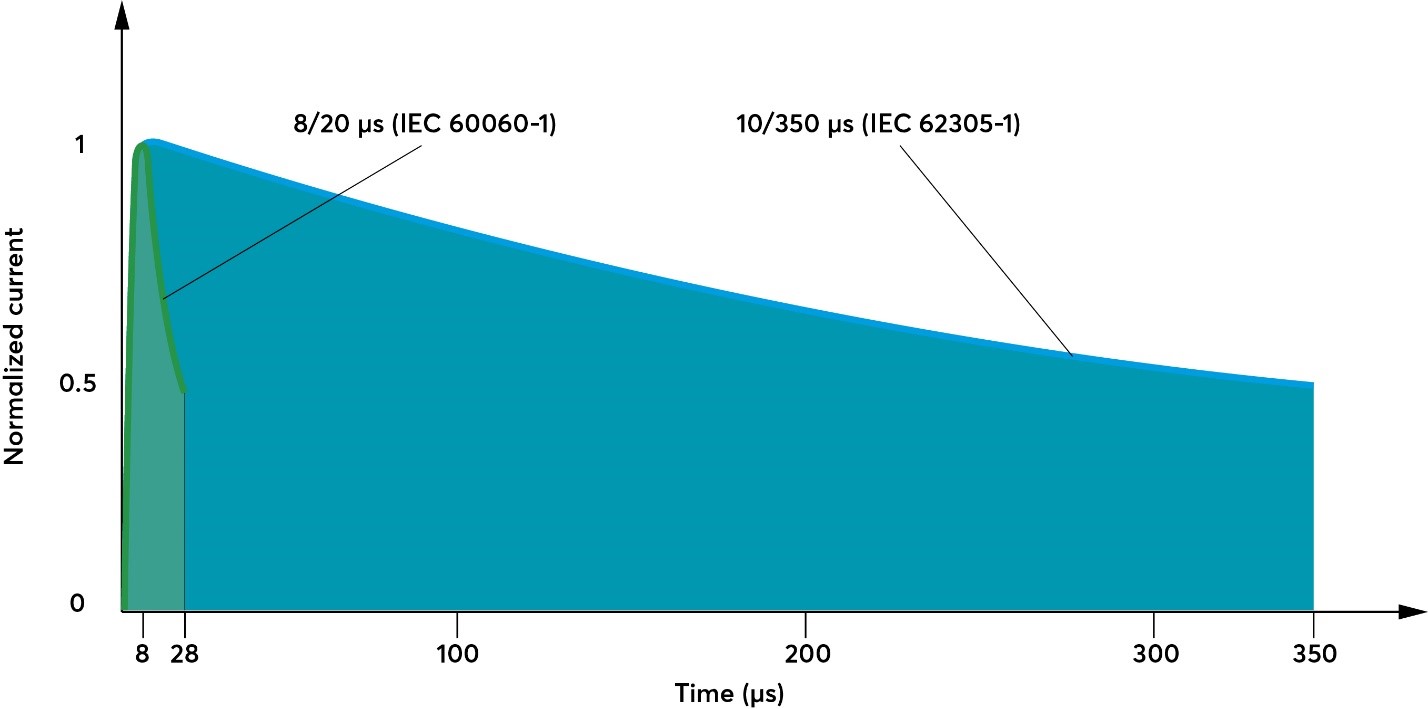

Roxtec BG™ ‑järjestelmä on testattu IEC 62305-1 ‑ukkossuojausstandardin vaatimusten mukaisesti. Tämä standardi on tiukempi kuin IEC 60060-1 ‑standardi, sillä salamaniskua simuloivissa testeissä käytetään noin 20 kertaa suurempaa sähköenergiaa.

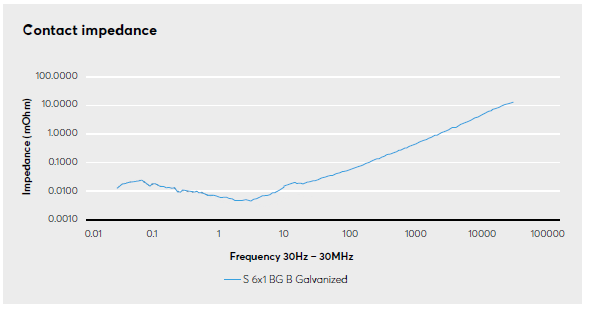

Tuuliturbiinin elinkaaren simuloimiseksi järjestettiin testi, jossa laitteisto altistettiin yhteensä 33:lle virtapiikille 50–200 kA:n sykleissä. Testi osoitti, että testatun kaapelin kosketusimpedanssi pysyi muuttumattomana koko testin ajan.

Salamaniskutyypit

Salamaniskuja on erilaisia:

• Suora isku
• Salamanisku maahan lähelle käyttöpaikkaa
• Suora salamanisku voimajohtoon
• Salamanisku maahan lähelle voimajohtoa

Salamaniskut voivat aiheuttaa erilaisia vaurioita, kuten sähköiskun, tulipalon, räjähdyksen tai sähköjärjestelmän vian.

Esimerkki salamaniskusta: Salama iskee tuulivoimalan maston huippuun. Masto itsessään on suojattu ukkossuojajärjestelmällä, joka ei ole Roxtecin tuote. Sähköenergian kulkiessa ensisijaista suojausta pitkin kohti maata, maston kyljessä kulkeviin kaapeleihin indusoituu voimakas jännite ja läpikulkuvirta. Salamaniskun toissijaiset vaikutukset voivat helposti vaurioittaa sähkölaitteita rakennusten sisällä ja laitekaapeissa. Jos kaapelit on suojattu, ylijännite ja läpikulkuvirta indusoituvat kaapelin suojavaippoihin. Roxtec BG™ ‑tiivistysratkaisujen avulla voidaan rajoittaa salamaniskun vaikutuksia ja suojata mastoon kytkettyjä laitteita.

Roxtec BG™ – suojaavia ominaisuuksia sisäänrakennettuna

Potentiaalin tasaavan johtimen poikkipinta-ala on oltava riittävän suuri, jotta johdin kestää tietyn virran järjestelmän vikatilanteessa. Sähköasennuksia koskevat määräykset antavat ohjeita mitoitukseen. Mutta myös johtimen muodolla on suuri merkitys, sillä johtimen on toimittava tehokkaasti syöttötehon (tavallisesti 50 tai 60 Hz) taajuuksia huomattavasti korkeammilla taajuuksilla.

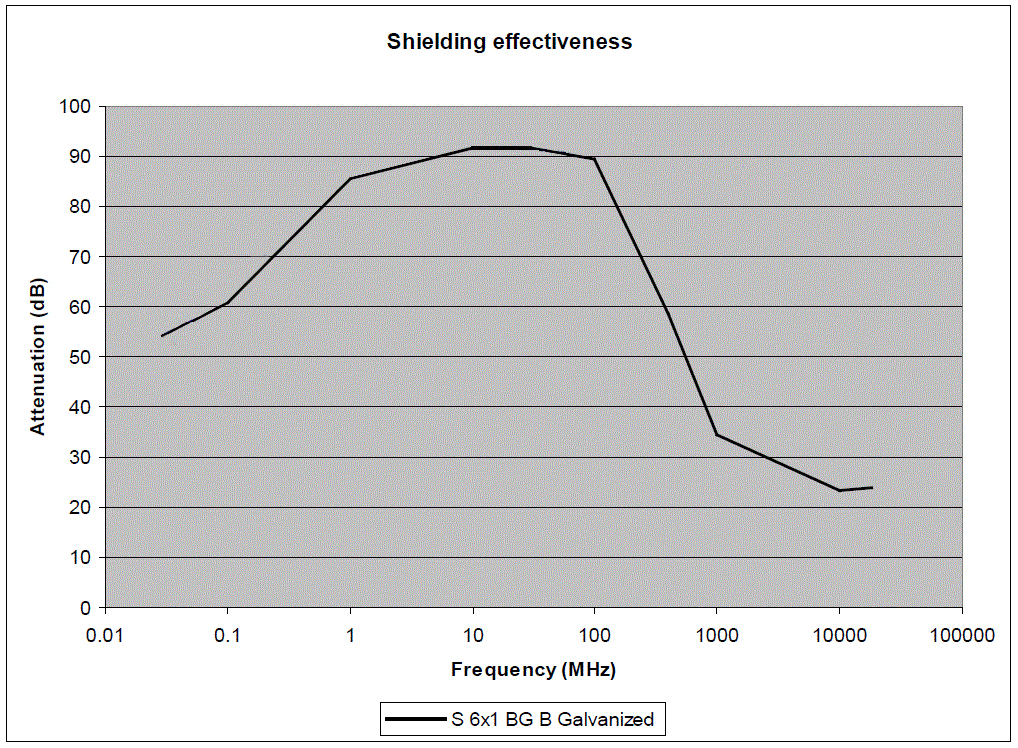

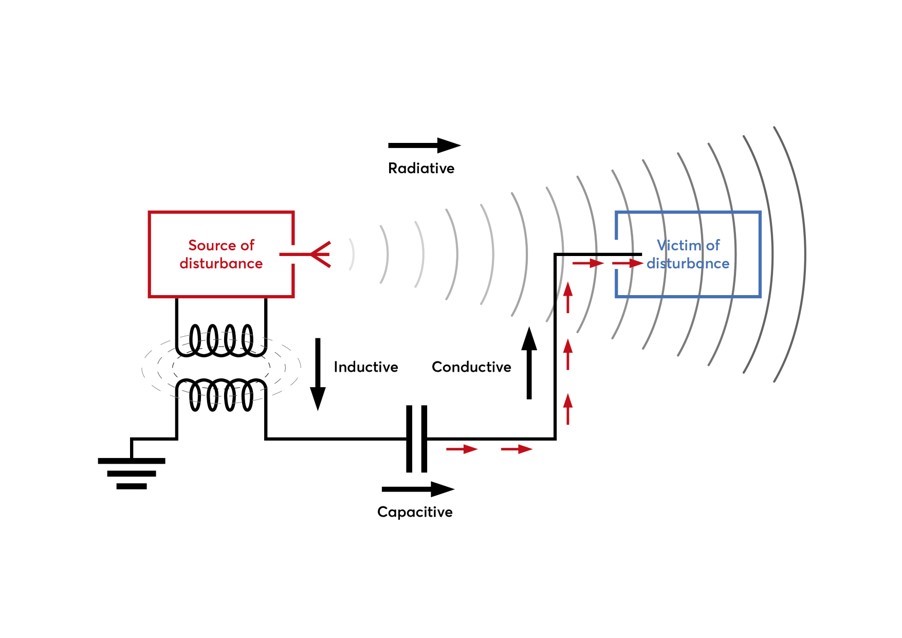

Järjestelmän sisäänrakennettu ominaisuus, joka toimii suojaavana tekijänä ilman erillisiä kustannuksia, on integroidun sidospunoksen hyödyllinen geometrinen muoto. Yhdessä järjestelmässä tarvittavan lyhyen johdinpituuden kanssa tuloksena on erittäin alhainen impedanssi. Mitä leveämpi johdin, sitä paremmat suojausominaisuudet – tämän nyrkkisäännön mukaan mitä korkeampi taajuus on, sitä enemmän signaalit pyrkivät etenemään vain materiaalin pinnalla. Lisäksi lyhyt johdin tuottaa alhaisen impedanssin, mikä on tärkeää suojattaessa armeerattuja ja suojattuja kaapeleita johtuvilta suurtaajuuksisilta häiriöiltä. Leveä ja lyhyt johdin tarjoaa siis tehokkaan toiminnallisen maadoituksen korkeataajuisia häiriöitä vastaan, mikä on ratkaisevan tärkeää sähkömagneettisen yhteensopivuuden ja sähkömagneettisilta häiriöiltä suojaamisen kannalta. Armeeratun kaapelin tai metalliputken kautta johtuvat sähkömagneettiset häiriöt ohjataan tehokkaasti maadoitukseen, eikä sähköturvallisuus vaarannu. Roxtec BG™ ‑järjestelmä on erittäin tehokas ratkaisu sähkömagneettisiin suojaustarkoituksiin jopa 100 MHz:iin asti.

Roxtec-tiivisteet testataan suojatuille ympäristöille määritettyjen standardien, kuten IEEE 299:n, mukaisesti. Ne asennetaan seinärakenteeseen ennen koko suojauksen tehokkuuden mittaamista.

Lisätietoja suojauksen riittävyysmittauksista ja sähkömagneettisten häiriöiden suojausvaatimuksista on täällä.
