Roxtec RM-modulerne er 60 mm dybe og kan nemt tilpasses til kabler og rør med forskellige størrelser. ES Ex-udgaven beskytter mod højfrekvent udstrålet og ledningsbåret EMI/EMP i afskærmede miljøer og anvendes i potentielt eksplosionsfarlige atmosfærer og på farlige placeringer.
- Den udgør sammen med tilhørende Roxtec-komponenter en komplet tætningsløsning
![RM 30 0+10-25mm ES B EX](https://cdn.content-publisher.roxtec.com/images/image:8292/3165_RM%2030%200+10-25mm%20ES%20B%20EX.jpg)
Tekniske tegninger
Monteringsvejledninger
Produkter
RM ES B Ex
RM ES B Ex, med kerne
RM ES B Ex, uden kerne
RM ES Ex, med kerne
RM ES Ex, uden kerne
Titel | Udvendige mål B x H x D (in) | Antal kabler/rør | Til kabel/rør Ø (in) | Vægt (lbs) | Art.-nr. | |
---|---|---|---|---|---|---|
RM 5W120/0 ES B Ex | 0.197 x 0.197 x 2.362 | 0 | 0 - 0 | 0.11 | EXRMESB30524100 | |

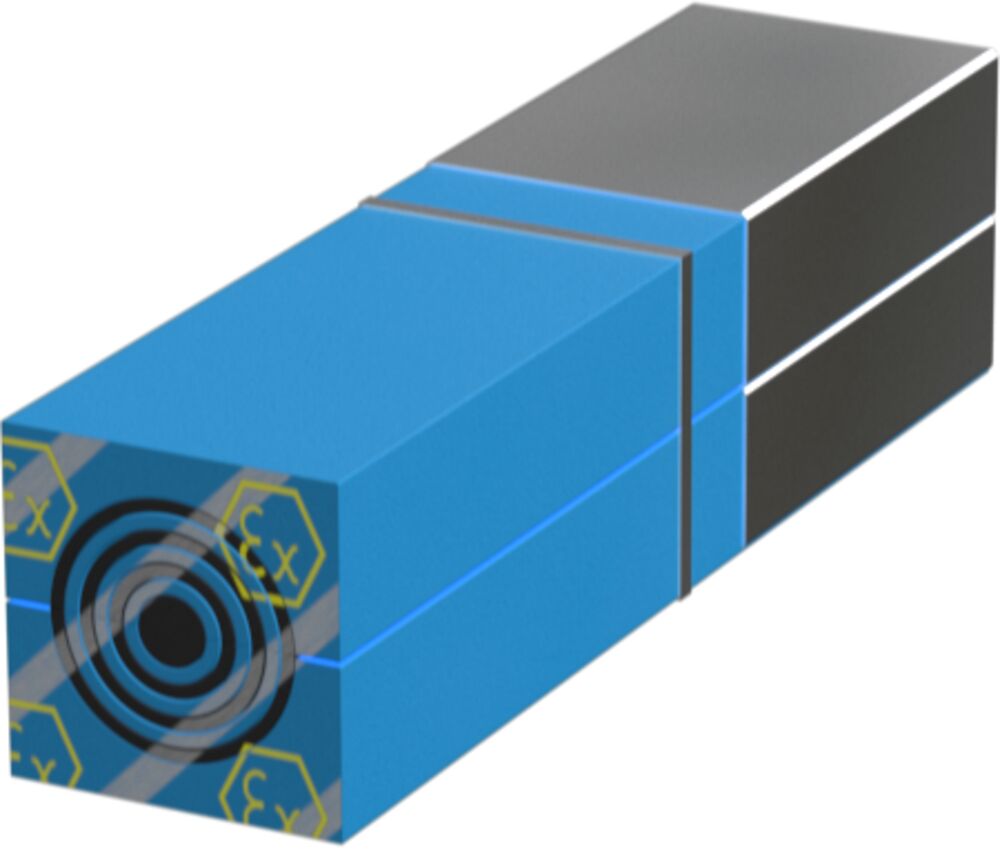

RM 15/0 ES B Ex | 0.591 x 0.591 x 2.362 | 0 | 0 - 0 | 0.13 | EXRMESB30015100 |
Titel | Udvendige mål B x H x D (in) | Antal kabler/rør | Til kabel/rør Ø (in) | Vægt (lbs) | Art.-nr. | |
---|---|---|---|---|---|---|
RM 15 ES B Ex | 0.591 x 0.591 x 2.362 | 1 | 0.118 - 0.433 | 0.07 | EXRMESB10015100 | |
RM 15w40 ES B Ex | 1.575 x 0.591 x 2.362 | 3 | 0.138 - 0.413 | 0.13 | EXRMESB11540100 | |
RM 20 ES B Ex | 0.787 x 0.787 x 2.362 | 1 | 0.157 - 0.571 | 0.09 | EXRMESB10020100 | |
RM 20w40 ES B Ex | 1.575 x 0.787 x 2.362 | 2 | 0.138 - 0.65 | 0.18 | EXERM1120401181 | |
RM 30 ES B Ex | 1.181 x 1.181 x 2.362 | 1 | 0.394 - 0.984 | 0.18 | EXRMESB10030100 | |
RM 30H90 ES B Ex | 1.181 x 3.543 x 2.362 | 1 | 0.394 - 0.984 | 106475 | ||
RM 40 ES B Ex | 1.575 x 1.575 x 2.362 | 1 | 0.846 - 1.358 | 0.31 | EXRMESB10040100 | |
RM 40 10-32 ES B Ex | 1.575 x 1.575 x 2.362 | 1 | 0.374 - 1.28 | 0.33 | EXERM1140101181 | |
RM 60 ES B Ex | 2.362 x 2.362 x 2.362 | 1 | 1.102 - 2.126 | 0.66 | EXRMESB10060100 | |
RM 60 24-54 ES B Ex | 2.362 x 2.362 x 2.362 | 1 | 0.945 - 2.126 | 0.73 | EXRMESB10602454 | |
RM 80 ES B Ex | 3.15 x 3.15 x 2.362 | 1 | 1.89 - 2.795 | 1.5 | 163621 | |
RM 90 ES B Ex | 3.543 x 3.543 x 2.362 | 1 | 1.89 - 2.795 | 1.6 | EXRMESB10090100 | |
RM 120 ES B Ex | 4.724 x 4.724 x 2.362 | 1 | 2.657 - 3.898 | 3 | EXRMESB10120100 |
Titel | Udvendige mål B x H x D (in) | Antal kabler/rør | Til kabel/rør Ø (in) | Vægt (lbs) | Art.-nr. | |
---|---|---|---|---|---|---|
RM 60 ES B Ex WOC | 2.362 x 2.362 x 2.362 | 1 | 1.102 - 2.126 | 0.62 | EXRMESB00601000 | |
RM 80 ES B Ex WOC | 3.15 x 3.15 x 2.362 | 1 | 1.89 - 2.795 | 0.97 | 163622 | |
RM 90 ES B Ex WOC | 3.543 x 3.543 x 2.362 | 1 | 1.89 - 2.795 | 1.3 | EXRMESB00901000 | |
RM 120 ES B Ex WOC | 4.724 x 4.724 x 2.362 | 1 | 2.657 - 3.898 | 2.8 | EXRMESB01201000 |
Titel | Udvendige mål B x H x D (in) | Antal kabler/rør | Til kabel/rør Ø (in) | Vægt (lbs) | Art.-nr. | |
---|---|---|---|---|---|---|
RM 15 ES Ex | 0.591 x 0.591 x 2.362 | 1 | 0.118 - 0.433 | 0.04 | EXERM0100151181 | |
RM 15w40 ES Ex | 1.575 x 0.591 x 2.362 | 3 | 0.138 - 0.413 | 0.11 | EXERM0115401181 | |
RM 20 ES Ex | 0.787 x 0.787 x 2.362 | 1 | 0.157 - 0.571 | 0.09 | EXERM0100201181 | |
RM 20w40 ES Ex | 1.575 x 0.787 x 2.362 | 2 | 0.138 - 0.65 | 0.18 | EXERM0120401181 | |
RM 30 ES Ex | 1.181 x 1.181 x 2.362 | 1 | 0.394 - 0.984 | 0.2 | EXERM0100301181 | |
RM 30H90 ES Ex | 1.181 x 3.543 x 2.362 | 1 | 0.394 - 0.984 | 106458 | ||
RM 40 ES Ex | 1.575 x 1.575 x 2.362 | 1 | 0.846 - 1.358 | 0.31 | EXERM0100401181 | |
RM 40 10-32 ES Ex | 1.575 x 1.575 x 2.362 | 1 | 0.374 - 1.28 | 0.15 | EXERM0140101181 | |
RM 60 ES Ex | 2.362 x 2.362 x 2.362 | 1 | 1.102 - 2.126 | 0.68 | EXERM0100601181 | |
RM 60 24-54 ES Ex | 2.362 x 2.362 x 2.362 | 1 | 0.945 - 2.126 | 0.73 | EXERM0160201181 | |
RM 80 ES Ex | 3.15 x 3.15 x 2.362 | 1 | 1.89 - 2.795 | 1.3 | 163619 | |
RM 90 ES Ex | 3.543 x 3.543 x 2.362 | 1 | 1.89 - 2.795 | 0.86 | EXERM0100901181 | |
RM 120 ES Ex | 4.724 x 4.724 x 2.362 | 1 | 2.657 - 3.898 | 3 | EXERM0101201181 |
Titel | Udvendige mål B x H x D (in) | Antal kabler/rør | Til kabel/rør Ø (in) | Vægt (lbs) | Art.-nr. | |
---|---|---|---|---|---|---|
RM 60 ES Ex WOC | 2.362 x 2.362 x 2.362 | 1 | 1.102 - 2.126 | 0.66 | 106459 | |
RM 80 ES Ex WOC | 3.15 x 3.15 x 2.362 | 1 | 1.89 - 2.795 | 0.97 | 163620 | |
RM 90 ES Ex WOC | 3.543 x 3.543 x 2.362 | 1 | 1.89 - 2.795 | 1.5 | EXERM0000901181 | |
RM 120 ES Ex WOC | 4.724 x 4.724 x 2.362 | 1 | 2.657 - 3.898 | 2.4 | 106460 |
