Ex-klassificeret gennemføring til svejsning ved tætning omkring flere kabler og rør ved begrænset plads.
Roxtec R Ex med SL R er en kabel- og rørgennemføring, der er klassificeret til Ex e- og Ex tb-områder. Den er udviklet til runde åbninger, og har en krave, der skal svejses til strukturen. Komprimeringen er indbygget i rammen, der tætnes ved udvidelse. Roxtec Ex-tætningsmodulerne tilpasses kabler og rør af forskellig størrelse og kan bruges til at indbygge reservekapacitet i tætningen. Gennemføringsrammen har et net på bagsiden til hjælp ved vandrette installationer (ikke inkluderet i R 70 og R 75).
- Pladsbesparende
- Nem at vedligeholde og inspicere
Download
Produktegenskaber
-
Brandklassificeret
-
Vandtæt
-
Gastæt
-
Ex godkendt
Download
Normeringer og certifikater
Certifikater bliver løbende tilføjet, fornyet og erstattet. Besøg regelmæssigt for at sikre overholdelse.
Tætninger til din industri
Udforsk de mange forskellige anvendelsesmuligheder hvor du kan drage fordel af vores løsninger.
Data om tætningskomponenter
Her finder du tekniske data om hver enkelt del af vores system.
Runde rammer/tætninger
Prekonfigurerede gennemføringssæt
R 100/6 W EX PRIMED
-
Konfiguration
4 x cables/pipes diameter 0+3,5-16,5mm
1 x cables/pipes diameter 0+21,5-34,5mm
1 x cables/pipes diameter 0+4,0-14,5mm - Vægt (kg) 2,24
Åben
R 100/6 W EX AISI316
-
Konfiguration
4 x cables/pipes diameter 0+3,5-16,5mm
1 x cables/pipes diameter 0+21,5-34,5mm
1 x cables/pipes diameter 0+4,0-14,5mm - Vægt (kg) 2,44
Åben
| Titel | Konfiguration | Vægt (kg) | |
|---|---|---|---|
| R 100/6 W EX PRIMED |
4 x cables/pipes diameter 0+3,5-16,5mm 1 x cables/pipes diameter 0+21,5-34,5mm 1 x cables/pipes diameter 0+4,0-14,5mm |
2,24 | |

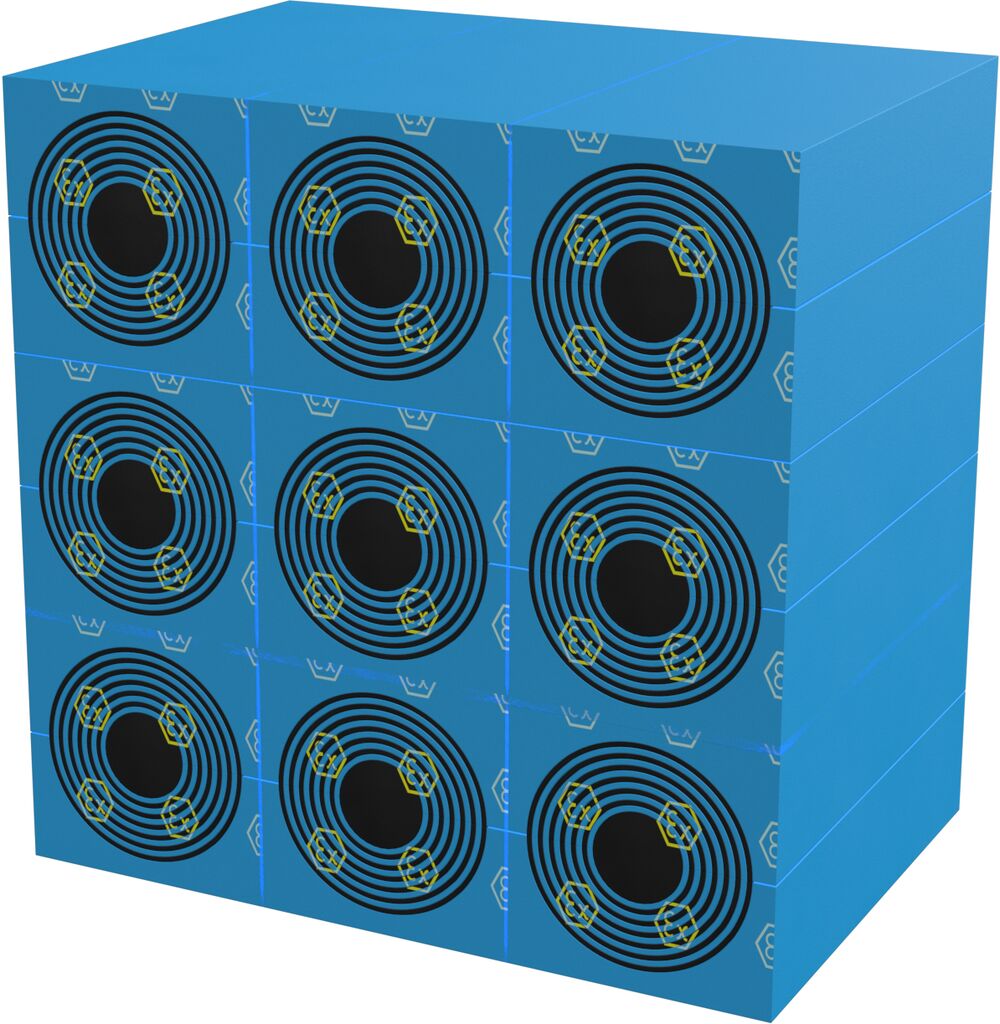

| R 150/9 W EX PRIMED | 9 x cables/pipes diameter 0+10,0-25,0mm | 4,3 | |
| R 200/4 W EX PRIMED | 4 x cables/pipes diameter 0+28,0-54,0mm | 6,6 | |
| R 100/6 W EX AISI316 |
4 x cables/pipes diameter 0+3,5-16,5mm 1 x cables/pipes diameter 0+21,5-34,5mm 1 x cables/pipes diameter 0+4,0-14,5mm |
2,44 | |
| R 150/9 W EX AISI316 | 9 x cables/pipes diameter 0+10,0-25,0mm | 4,3 | |
| R 200/4 W EX AISI316 | 4 x cables/pipes diameter 0+28,0-54,0mm | 6,6 |
