Jernbanenettet i Sydney i Australien bliver opgraderet med en ny elektrisk infrastruktur. Ejerne specificerede Roxtecs tætningsløsninger til kørestrøm på både de eksisterende og nye transformerstationer.
Den systemansvarlige myndighed, Transport for NSW, samt jernbanenet operatøren, Sydney Trains, samarbejder om det nye Power System Upgrade Program for at sikre, at de nye tog med aircondition kan forsynes med mere pålidelig kørestrøm for at opnå større driftssikkerhed og punktlighed. Deres krav om Roxtec-gennemføringer skyldes Roxtecs evne til at indgå som partner i store projekter samt at skabe skræddersyede kabelgennemføringer med kombineret brandbeskyttelse og tætning mod vandindtrængning.
Krævede bedre gennemføringer
Tidligere leverandører havde forsøgt at tætne kabelgennemføringerne ved transformerstationernes 38 mm kabler med brandsikker cement samt brandpuder. Alle undergrundsstationer skulle dog udrustes med både brandcertificerede og IP-klassificerede kabelgennemføringer. Vandindtrængning kan beskadige både transformere og el-skabe og dermed forårsage driftsforstyrrelser, forsinkelser og sikkerhedsproblemer.
Omfattende support
Roxtec ydede omfattende support til alle involverede parter lige fra den tidligste designfase for de nybyggede transformerstationer til renovering og opgradering af de eksisterende transformerstationer. Roxtecs designteam producerede skræddersyede gennemføringer i henhold til kravsspecifikationerne – bestående af rustfri Roxtec GH gennemføringer med forlængede flanger samt oplukkelige Roxtec GOH gennemføringer til transformerstationer med eksisterende kabelføringer. Ti forskellige typer åbninger blev dækket af ét genialt, assymetrisk design på gennemføringen.
Takket være tætninger både på inder- og ydersiden kunne vi opfylde brandbeskyttelseskravene uden brug af isolering.
Fleksible og fremtidssikrede
Takket være én løsning fra Roxtec kunne Transport for NSW beskytte transformerstationerne mod forskellige trusler som vandindtrængning og brand og samtidig sikre kablerne. Man kan også glæde sig over den indbyggede reservekapacitet, der kan komme til nytte i fremtiden. Roxtecs oplukkelige kabelgennemføringer er fremtidssikrede ved ændringer eller tilføjelser i kabelføringen i hele transformerstationens levetid – hvilke næppe gælder for cement.
Hvorfor Roxtec?
-
Certificeret beskyttelse mod brand og vand
-
Dokumenterede egenskaber for kabelfastholdelse
-
Kundetilpassede løsninger for specifikke designudfordringer
-
Oplukkelige løsninger for effektiv eftermontering
-
Indbygget reservekapacitet til fremtidige opgraderinger
Fakta om projektet
Project description
Power Supply Upgrade Program for Sydney’s rail network in New South Wales, Australia
Involved companies
Owners: Transport for NSW and Sydney Trains. Design and engineering: AECOM, BECA and others. Contractors and installers: Downer Group, RCR Tomilison, Abergeldie, Zinfra and others
Applications

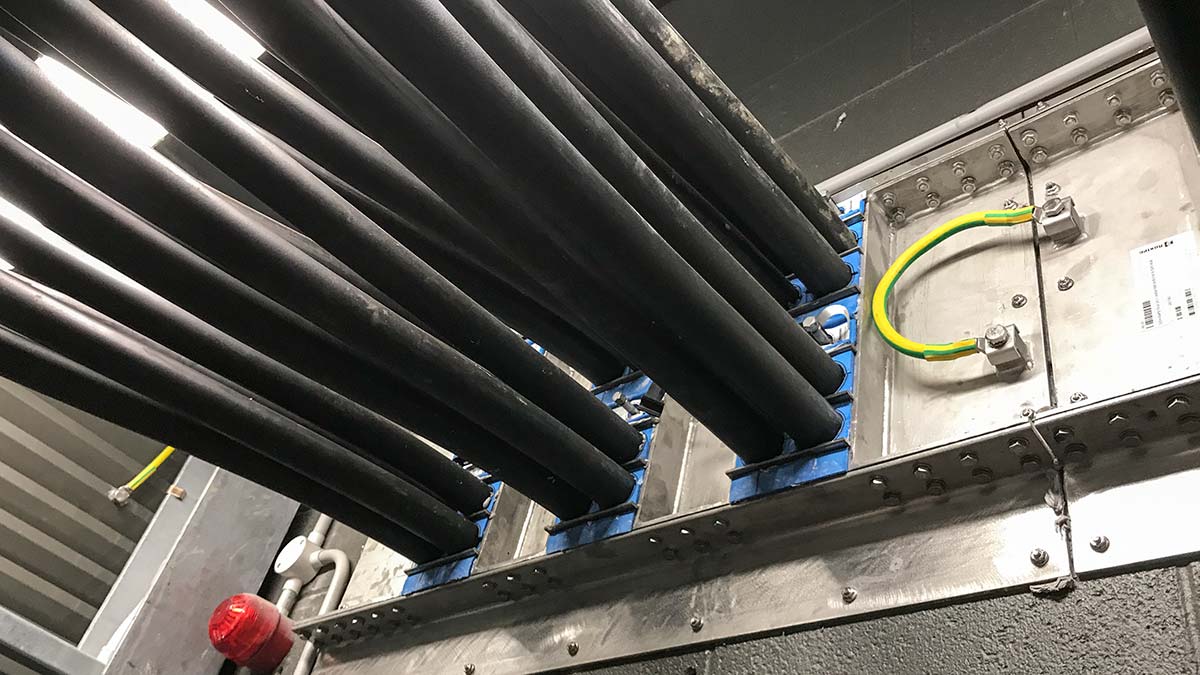

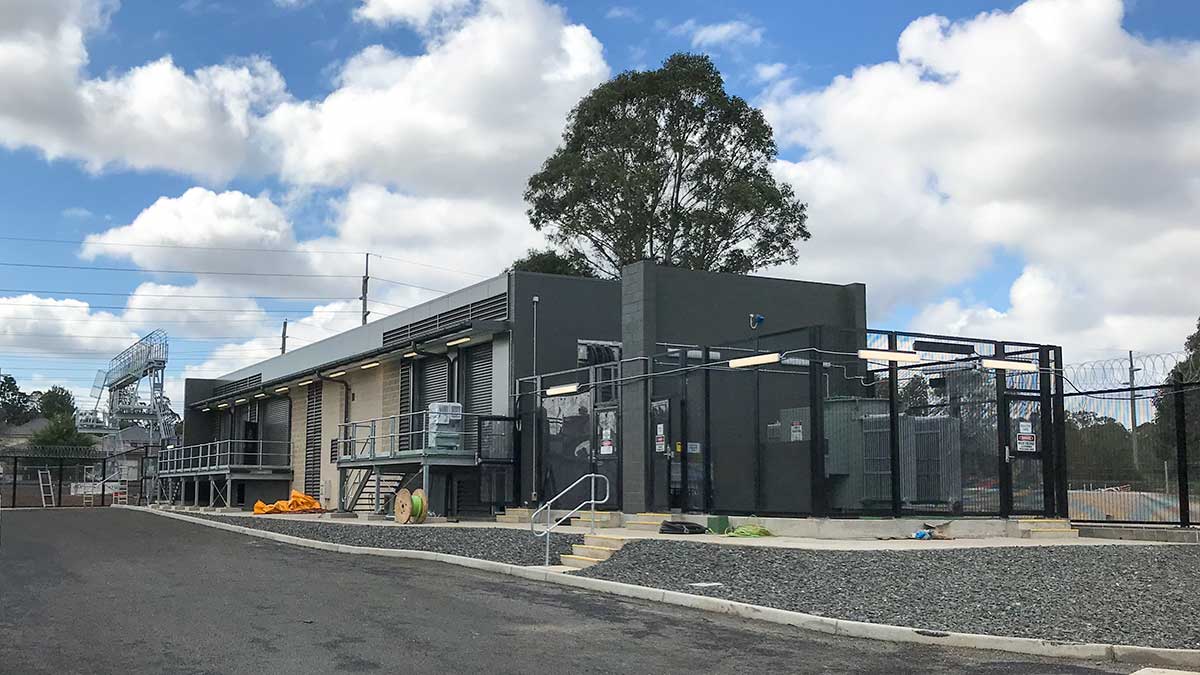

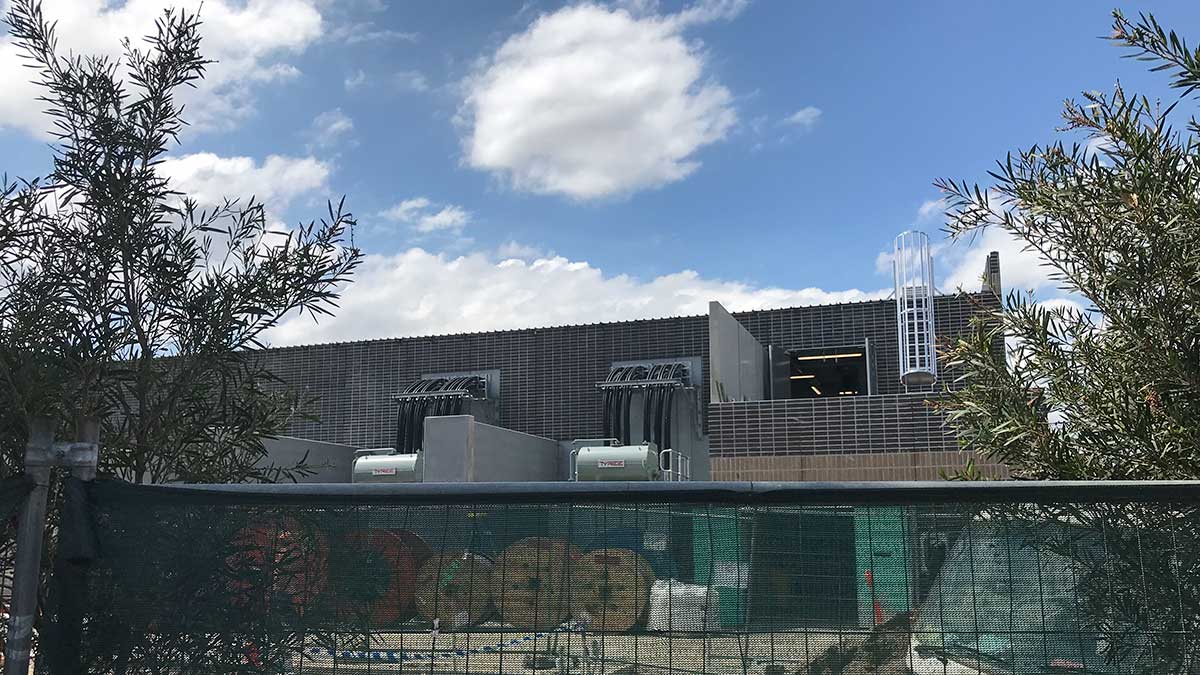

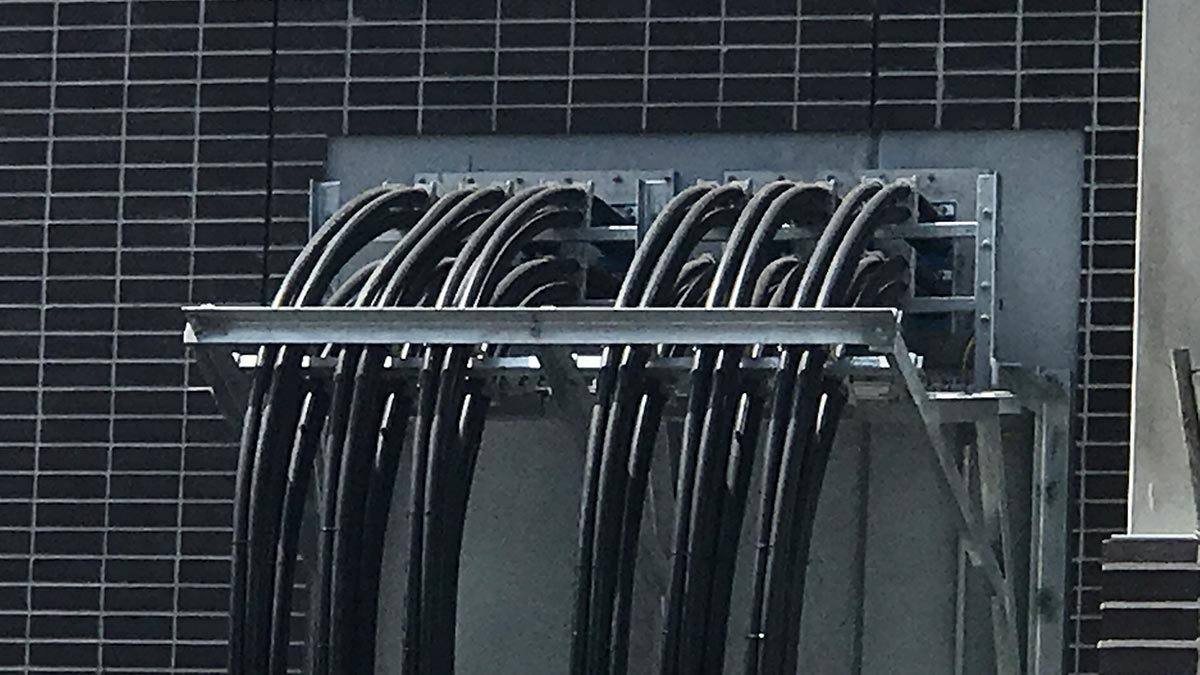

Sealing of rectifier cable entries in new and existing traction power substations
Sealing requirements
Fire rating 2 hours,
IP 65 rating,
Cable retention,
Spare capacity
Billeder
Roxtec-produkter
Roxtec GH FL100 gennemføring
Gennemføring med bred flange, til boltning på ujævne strukturer.
