Kabeltætninger til forsvarskøretøjsindustrien

Producenter er afhængige af integratorer til at udstyre deres køretøjer med de rigtige våben- og beskyttelsessystemer. Et design der inkluderer Roxtec-tætninger giver stor fleksibilitet, hvilket er vigtigt hvis du skal opfylde kravene gennem hele forsyningskæden.

Enkelthed i marken

Opgraderings- og reparationsarbejde sker ofte på militærbaser, langt væk fra produktionsanlægget. Køretøjet inspiceres, dele bliver udskiftet og ny teknologi tilføjes. Service-venlighed og køretøjspålidelighed er store bekymringer for ejeren af materiellet, som også fungerer som informationskilde for producenten og fremtidig produktudvikling. Ved at bruge Roxtec-tætninger gør du det nemmere for alle – fra designteamet til vedligeholdelsesteamet.

Fleksibilitet i den afsluttende samling

Montering af Roxtec-tætninger kræver ingen specialværktøjer. Det gør samling såvel som integrations- og nulstillingsarbejde nemt. Præinstallerede tætninger og kabler i delvist samlede rammer reducerer monteringstiden i produktionslinjen på fabrikken. Både under samling og senere i køretøjets service-liv er det nødvendigt at udskifte udstyr. Roxtecs kundetilpassede løsninger hjælper dig med at håndtere krav vedrørende trang plads eller stor kabeltæthed. Runde eller rektangulære rammer, der er designet til at passe til allerede eksisterende åbninger af hvilken som helst størrelse og form, hjælper dig til at spare plads og reducere vægt.

Kabelforskruninger, stik og tyller ses ofte i industrien, men Roxtecs multi-kabelgennemføringer er i særklasse når der skal tilføjes nye udstyrssystemer. Roxtec-løsninger kræver mindre plads, og har ikke noget signaltab.

Roxtec-tætninger eliminerer behovet for lodning af stik-pins på begge sider af en gennemføring. Hvis det er nødvendigt med stik, så er de nemme at føre igennem rammen før modulerne tilpasses. Med stor erfaring bygget ind i vores kabeltætningsudbud, har vi løsninger til enhver anvendelse, lige meget hvor på køretøjet behovet opstår.

Stor afskærmningsevne

Lynnedslag og andre elektromagnetiske trusler udgør en større risiko for køretøjer, efterhånden som avanceret C4I-teknologi introduceres i nye køretøjer og tilføjes til eksisterende køretøjer i felten. Pansrede køretøjer har brug for større beskyttelse mod nye trusler i de fjendtlige miljøer de opererer i.

Et pansret køretøj har beskyttelse mod EMI / EMP, da metalkarosseriet afskærmer det fra elektromagnetiske forstyrrelser. Enhver åbning der laves i panserpladerne udgør dog en risiko. Kabelindgange i et køretøjs karosseri kan ikke undgås. For at undgå at miste afskærmningsegenskaber, skal kabelpanseret bondes til køretøjet der hvor det indføres i panserpladen.

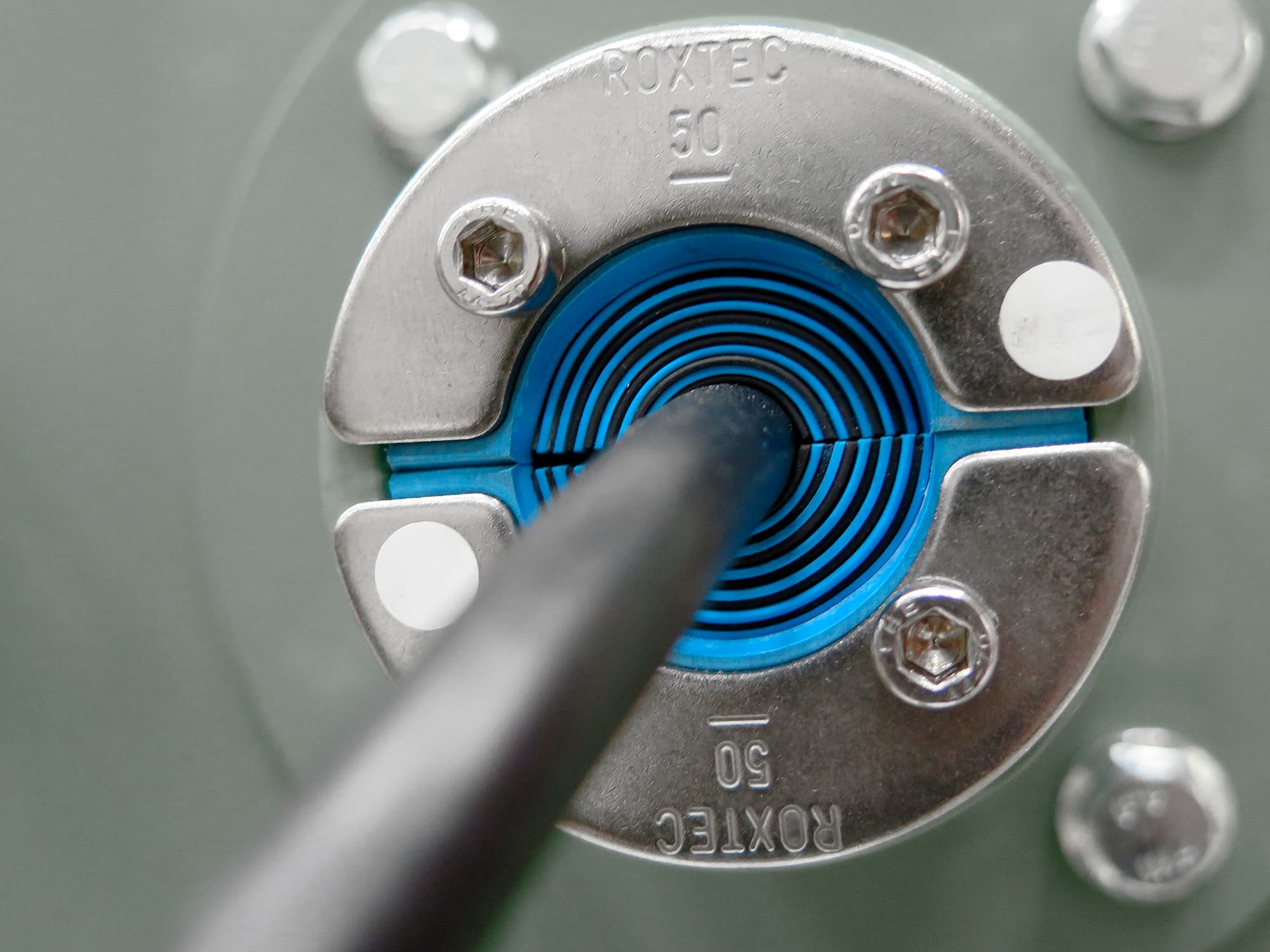

EMC-teknologi

Effektiv potentialudligning af pansrede kabler

Roxtec BG™-løsningen, med dens integrerede ledende fletning, er en effektiv måde at bonde kabelpanser til potentialudligning. Roxtec BG™-moduler har ekstremt lav impedans mellem kabelafskærmningen og karosseriet, med høj beskyttelse mod ledede interferens. Tests har bevist, at disse moduler har en effektivitet på 99,4 % i at aflede fejlstrømme, hvilket er det bedste resultat i klassen. Roxtec BG™-gennemføringer er blevet testet af adskillige autoriteter med hensyn til at kunne modstå kortslutningsfejl og strømudladninger, der simulerer lynnedslag.

Derudover skaber fletningen omkring hver modul-halvdel et "bikube-filter" i rammeåbningen, som giver yderligere afskærmning mod felt-bundne forstyrrelser op til omkring 100 MHz.

Roxtec potentialudligning og jording

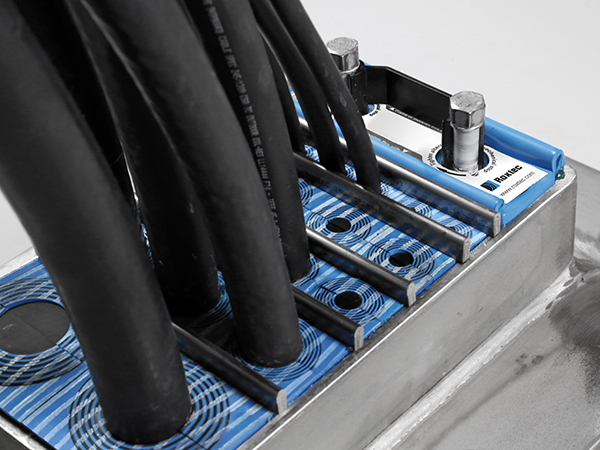

Afskærmning mod EMI/EMP

Elektronisk krigsførelse er en trussel mod mennesker og udstyr. For at være beskyttet hele tiden, er det vigtigt at bruge kabelgennemføringer der afskærmer både lave og høje frekvenser genereret af elektromagnetisk impuls-våben, som anvendes i krig. Roxtec ES-løsninger, der kombinerer jording af kappen og afskærmning mod højfrekvente elektromagnetiske felter af stor styrke, er en essentiel del af ethvert moderne mandskabskøretøj, hvor C4I-udstyr spiller en afgørende rolle for udførelsen af missionen. Hos Roxtec har vi afskærmede kontrolrum og testkamre til at verificere kabelgennemføringens afskærmningsevne op til 20 GHz.

Både Roxtec BG™- og ES-systemerne beskytter køretøjets kabelåbning mod ledede og felt-bundne forstyrrelser op til omkring 100 MHz, med stor nok signaldæmpning. I militær krigsførelse med tilstedeværelse af elektromagnetisk impuls-våben i stor højde, HEMP, er ES-systemet imidlertid i stand til yderligere at beskytte mod felt-bundne forstyrrelser op til 10 GHz. For et veldesignet kommunikationssystem med højkvalitetskabler og komponenter der lever op til de strikse krav fra MIL- og IEC-standarder, er Roxtec din kabelgennemføringsløsning. At kunne løse flere forskellige behov i én og samme ramme er unikt i industrien, og en kæmpe fordel for producenter af forsvarskøretøjer. Roxtecs multi-kabelgennemføringer beskytter mod effekterne af elektromagnetisk krigsførelse og flere miljømæssige trusler, alt sammen i en lille pakke.
