  3. Roxtec-Durchführung CF 8/32 EMC

Roxtec-Durchführung CF 8/32 EMC

Datenblatt (metrisch)

Verwenden Sie auf der Seite die Schaltfläche „Drucken“, um ein optimiertes Drucklayout zu erhalten.

Durchführung mit Alurahmen für elektromagnetische Abschirmung bei hohen Kabeldichten.

Die Roxtec CF 8 EMC und CF 32 EMC sind Kabeleinführungsdichtungen, die die Abschirmleistung des Gehäuses aufrechterhalten sollen. Die Dichtungen schützen gefährdete Elektronikgeräte vor elektromagnetischen Bedrohungen. Die Durchführungen haben Rahmen aus nickelbeschichtetem Aluminium. Die Roxtec ES-Dichtungsmodule für die elektromagnetische Abschirmung sind an Kabel unterschiedlicher Größe anpassbar.

  • Beständig gegen Nagetierverbiss
  • Leichtgewichtig
  • Platzsparend
  • Nimmt vorkonfektionierte Kabel auf

Download

Datenblatt (metrisch)
Lösungen kaufen

Produkteigenschaften

  • ip-ul nema.svg
    IP/UL NEMA
  • emi protection.svg
    EMI-Schutz

Download

Datenblatt (metrisch)

Seitenindex

Klassifizierungen und Zertifikate Einbau Abdichtungen für Ihren Industriebereich Daten der Abdichtungskomponenten Vorkonfigurierte Durchführungs-Kits

Klassifizierungen und Zertifikate

Zertifikate werden fortlaufend hinzugefügt, erneuert und ersetzt.

Feuer

  • unzutreffend

Dichtigkeit

  • IP 66/67
  • UL/NEMA 4,4X,12,13

Belege

  • Elektromagnetische Abschirmung
  • Potentialausgleich

Einbau

Aufbau der Installation

  • cabinet.svg
    Schaltschränke und Gehäuse

Installationsanleitung

Technische zeichnungen

Bilder

Abdichtungen für Ihren Industriebereich

Erkunden Sie die Vielzahl von Anwendungen, bei denen Sie von unseren Lösungen profitieren können.

Daten der Abdichtungskomponenten

Hier finden Sie technische Informationen über jedes einzelne Teil unseres Systems.

Dichtkomponenten

Roxtec-Kompression C EMC

Roxtec-Kompression C EMC
Roxtec-Module CM ES mit Multidiameter™

Roxtec-Module CM ES mit Multidiameter™
Roxtec-Module CM PE mit Multidiameter™

Roxtec-Module CM PE mit Multidiameter™
Roxtec-Füll- und Ausgleichsmodul CM ES

Roxtec-Füll- und Ausgleichsmodul CM ES
Roxtec-Füll- und Ausgleichsmodul CM PE

Roxtec-Füll- und Ausgleichsmodul CM PE
Gleitmittel

Gleitmittel

Rechteckige Rahmen

Roxtec-Rahmen CF 8/32 EMC

Roxtec-Rahmen CF 8/32 EMC

Vorkonfigurierte Durchführungs-Kits

mm/kg inch/lbs

Für elektromagnetische Abschirmung

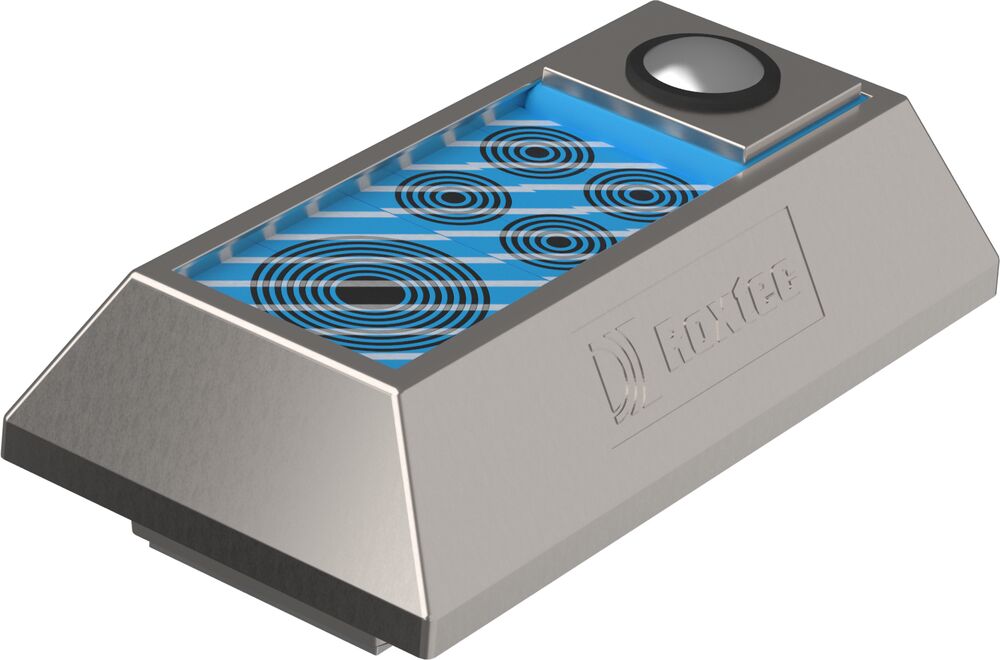

CF 8/5 ES

  • Konfiguration 4x (3.5-16.5), 1x (9.5-32.5)
  • Externe Abmessungen B x H x T (mm) 75 x 140 x 75
  • Öffnungsmaße B x H (mm) 61(+0.5/-0.5) x 127(+0.5/-0.5)
  • Gewicht (kg) 1
  • Art. Nr. 192363
Hinzufügen
Aus dem Einkaufswagen entfernen?

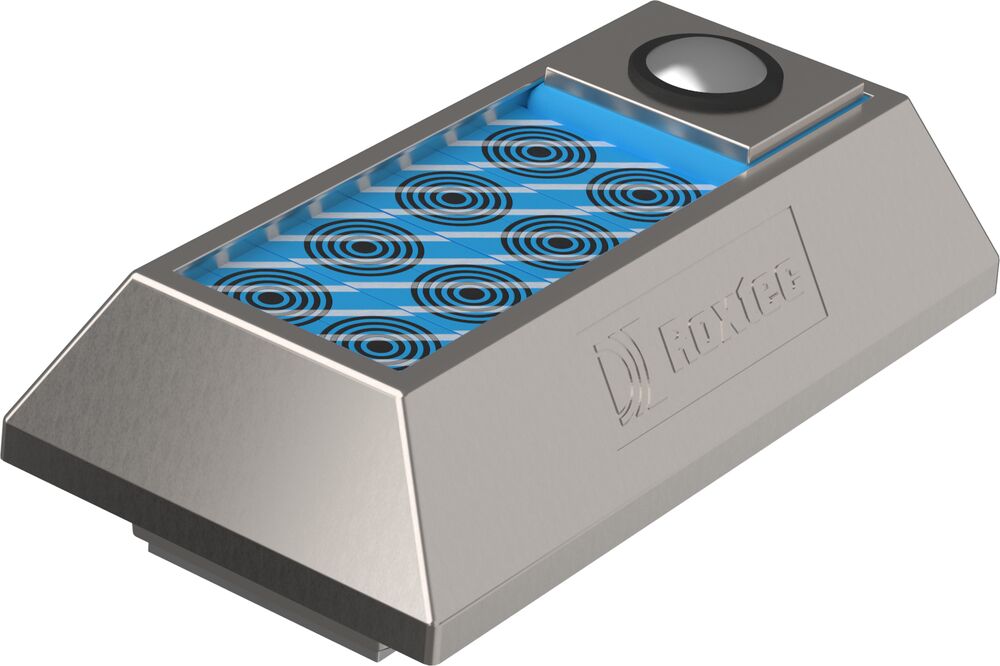

CF 8/8 ES

  • Konfiguration 8x (3.5-16.5)
  • Externe Abmessungen B x H x T (mm) 75 x 140 x 75
  • Öffnungsmaße B x H (mm) 61(+0.5/-0.5) x 127(+0.5/-0.5)
  • Gewicht (kg) 1
  • Art. Nr. 192364
Hinzufügen
Aus dem Einkaufswagen entfernen?

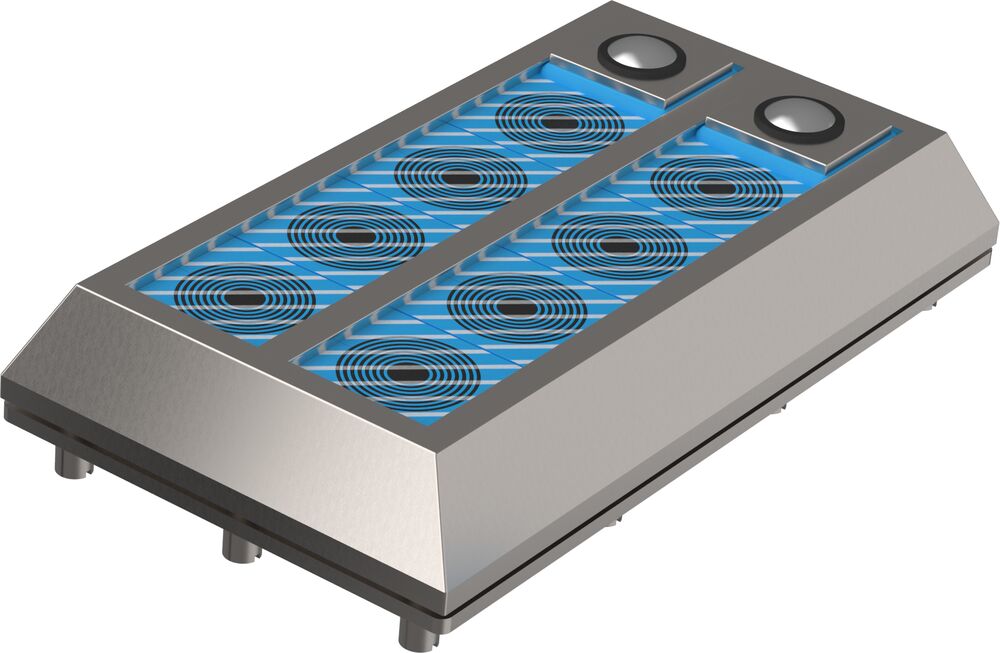

CF 32/8 ES

  • Konfiguration 8x (9.5-32.5)
  • Externe Abmessungen B x H x T (mm) 130 x 230 x 75
  • Öffnungsmaße B x H (mm) 110(+0.5/-0.5) x 216(+0.5/-0.5)
  • Gewicht (kg) 2.5
  • Art. Nr. 192365
Hinzufügen
Aus dem Einkaufswagen entfernen?

CF 32/20 ES

  • Konfiguration 16x (3.5-16.5), 4x (9.5-32.5)
  • Externe Abmessungen B x H x T (mm) 130 x 230 x 75
  • Öffnungsmaße B x H (mm) 110(+0.5/-0.5) x 216(+0.5/-0.5)
  • Gewicht (kg) 2.5
  • Art. Nr. 192366
Hinzufügen
Aus dem Einkaufswagen entfernen?

CF 32/32 ES

  • Konfiguration 32x (3.5-16.5)
  • Externe Abmessungen B x H x T (mm) 130 x 230 x 75
  • Öffnungsmaße B x H (mm) 110(+0.5/-0.5) x 216(+0.5/-0.5)
  • Gewicht (kg) 2.5
  • Art. Nr. 192367
Hinzufügen
Aus dem Einkaufswagen entfernen?

Für Potentialausgleich

CF 8/5 PE

  • Konfiguration 4x (3.5-16.5), 1x (9.5-32.5)
  • Externe Abmessungen B x H x T (mm) 75 x 140 x 69
  • Öffnungsmaße B x H (mm) 61(+0.5/-0.5) x 127(+0.5/-0.5)
  • Gewicht (kg) 0.8
  • Art. Nr. 192368
Hinzufügen
Aus dem Einkaufswagen entfernen?

CF 8/8 PE

  • Konfiguration 8x (3.5-16.5)
  • Externe Abmessungen B x H x T (mm) 75 x 140 x 69
  • Öffnungsmaße B x H (mm) 61(+0.5/-0.5) x 127(+0.5/-0.5)
  • Gewicht (kg) 0.9
  • Art. Nr. 192369
Hinzufügen
Aus dem Einkaufswagen entfernen?

CF 32/8 PE

  • Konfiguration 8x (9.5-32.5)
  • Externe Abmessungen B x H x T (mm) 130 x 230 x 69
  • Öffnungsmaße B x H (mm) 110(+0.5/-0.5) x 216(+0.5/-0.5)
  • Gewicht (kg) 2.3
  • Art. Nr. 192370
Hinzufügen
Aus dem Einkaufswagen entfernen?

CF 32/20 PE

  • Konfiguration 16x (3.5-16.5), 4x (9.5-32.5)
  • Externe Abmessungen B x H x T (mm) 130 x 230 x 69
  • Öffnungsmaße B x H (mm) 110(+0.5/-0.5) x 216(+0.5/-0.5)
  • Gewicht (kg) 2.3
  • Art. Nr. 192371
Hinzufügen
Aus dem Einkaufswagen entfernen?

CF 32/32 PE

  • Konfiguration 32x (3.5-16.5)
  • Externe Abmessungen B x H x T (mm) 130 x 230 x 69
  • Öffnungsmaße B x H (mm) 110(+0.5/-0.5) x 216(+0.5/-0.5)
  • Gewicht (kg) 2.5
  • Art. Nr. 192372
Hinzufügen
Aus dem Einkaufswagen entfernen?
Für elektromagnetische Abschirmung
Titel Konfiguration Externe Abmessungen B x H x T (mm) Öffnungsmaße B x H (mm) Gewicht (kg) Art. Nr.
CF 8/5 ES 4x (3.5-16.5), 1x (9.5-32.5) 75 x 140 x 75 61(+0.5/-0.5) x 127(+0.5/-0.5) 1 192363
CF 8/8 ES 8x (3.5-16.5) 75 x 140 x 75 61(+0.5/-0.5) x 127(+0.5/-0.5) 1 192364
CF 32/8 ES 8x (9.5-32.5) 130 x 230 x 75 110(+0.5/-0.5) x 216(+0.5/-0.5) 2.5 192365
CF 32/20 ES 16x (3.5-16.5), 4x (9.5-32.5) 130 x 230 x 75 110(+0.5/-0.5) x 216(+0.5/-0.5) 2.5 192366
CF 32/32 ES 32x (3.5-16.5) 130 x 230 x 75 110(+0.5/-0.5) x 216(+0.5/-0.5) 2.5 192367
Für Potentialausgleich
Titel Konfiguration Externe Abmessungen B x H x T (mm) Öffnungsmaße B x H (mm) Gewicht (kg) Art. Nr.
CF 8/5 PE 4x (3.5-16.5), 1x (9.5-32.5) 75 x 140 x 69 61(+0.5/-0.5) x 127(+0.5/-0.5) 0.8 192368
CF 8/8 PE 8x (3.5-16.5) 75 x 140 x 69 61(+0.5/-0.5) x 127(+0.5/-0.5) 0.9 192369
CF 32/8 PE 8x (9.5-32.5) 130 x 230 x 69 110(+0.5/-0.5) x 216(+0.5/-0.5) 2.3 192370
CF 32/20 PE 16x (3.5-16.5), 4x (9.5-32.5) 130 x 230 x 69 110(+0.5/-0.5) x 216(+0.5/-0.5) 2.3 192371
CF 32/32 PE 32x (3.5-16.5) 130 x 230 x 69 110(+0.5/-0.5) x 216(+0.5/-0.5) 2.5 192372
