Kabelový prostupu Roxtec HD Ex je určen do náročného a hazardního prostředí a je klasifikován k použití v zónách Ex e a Ex tb při teplotách od -60 do +80 °C. Rám zařízení prostupu je kompaktní a umožňuje použít až 32 kabelů na prostup.
- Při použití s moduly Roxtec CX zajistí kompletní těsnicí řešení
![HD 32 Ex](https://cdn.content-publisher.roxtec.com/images/image:31199/13128_IMG_8149_HD%2032%20Ex.jpg)
Technické výkresy
Pokyny k instalaci
Certifikáty
Komponenty
Nerezová ocel
![](https://cdn.content-publisher.roxtec.com/images/image:33171/514716_ARWI9034_HD 32 Ex FRAME ASSEMBLY.jpg)

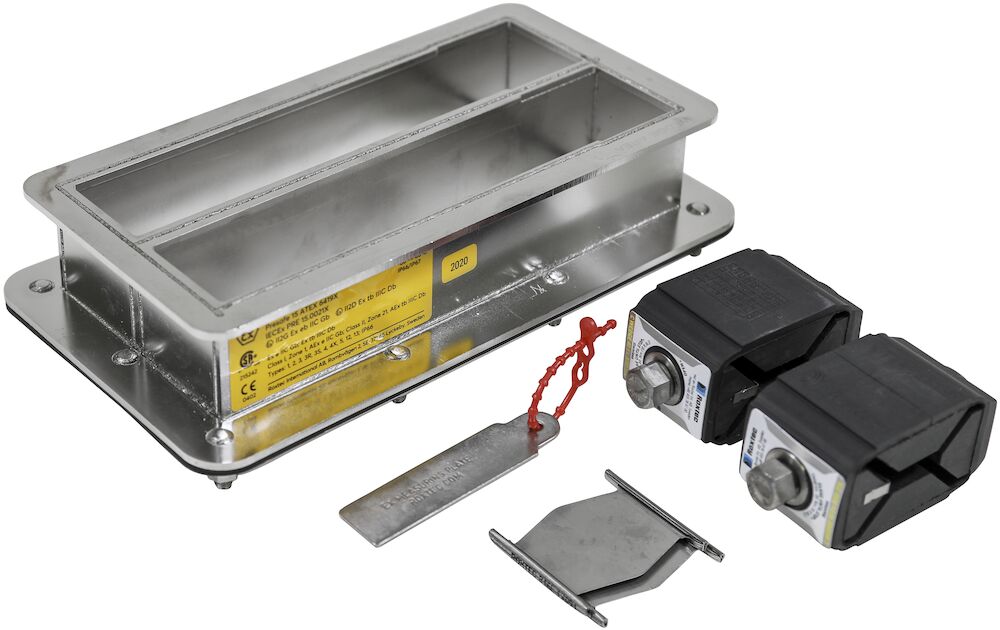

HD 32 Ex FRAME ASSEMBLY
- Otvory rámů 2
- Prostor utěsnění (mm) 40 x 160
- Vnější rozměry ŠxVxH (mm) 130 x 236 x 60
- Rozměry otvoru (Š×V v mm) 110(+1/-0.5) x 216(+1/-0.5)
- Hmotnost (kg) 2.3
- Typ. č. 152499
![](https://cdn.content-publisher.roxtec.com/images/image:33179/514724_ARWI9054_HD 16 Ex FRAME ASSEMBLY.jpg)
HD 16 Ex FRAME ASSEMBLY
- Otvory rámů 1
- Prostor utěsnění (mm) 40 x 160
- Vnější rozměry ŠxVxH (mm) 83.8 x 236 x 60
- Rozměry otvoru (Š×V v mm) 64(+1/-0.5) x 216(+1/-0.5)
- Hmotnost (kg) 1.6
- Typ. č. 193085
Název | Otvory rámů | Prostor utěsnění (mm) | Vnější rozměry ŠxVxH (mm) | Rozměry otvoru (Š×V v mm) | Hmotnost (kg) | Typ. č. | |
---|---|---|---|---|---|---|---|
HD 32 Ex FRAME ASSEMBLY | 2 | 40 x 160 | 130 x 236 x 60 | 110(+1/-0.5) x 216(+1/-0.5) | 2.3 | 152499 | |
HD 16 Ex FRAME ASSEMBLY | 1 | 40 x 160 | 83.8 x 236 x 60 | 64(+1/-0.5) x 216(+1/-0.5) | 1.6 | 193085 |
