Rám Roxtec R

Tisk

Pro optimalizované rozložení tisku použijte tlačítko Tisk na stránce.

Rám Roxtec R je kruhový rám se čtvercovým otvorem pro více kabelů, trubek a modulů. Kompresní jednotka je zabudována v rámu. Umožňuje montáž na již instalované kabely a trubky.

  • K použití s příslušnými komponentami Roxtec formou kompletního izolačního řešení
  • Uchycení roztažením v otvoru
  • K dispozici doplňkové průchodky

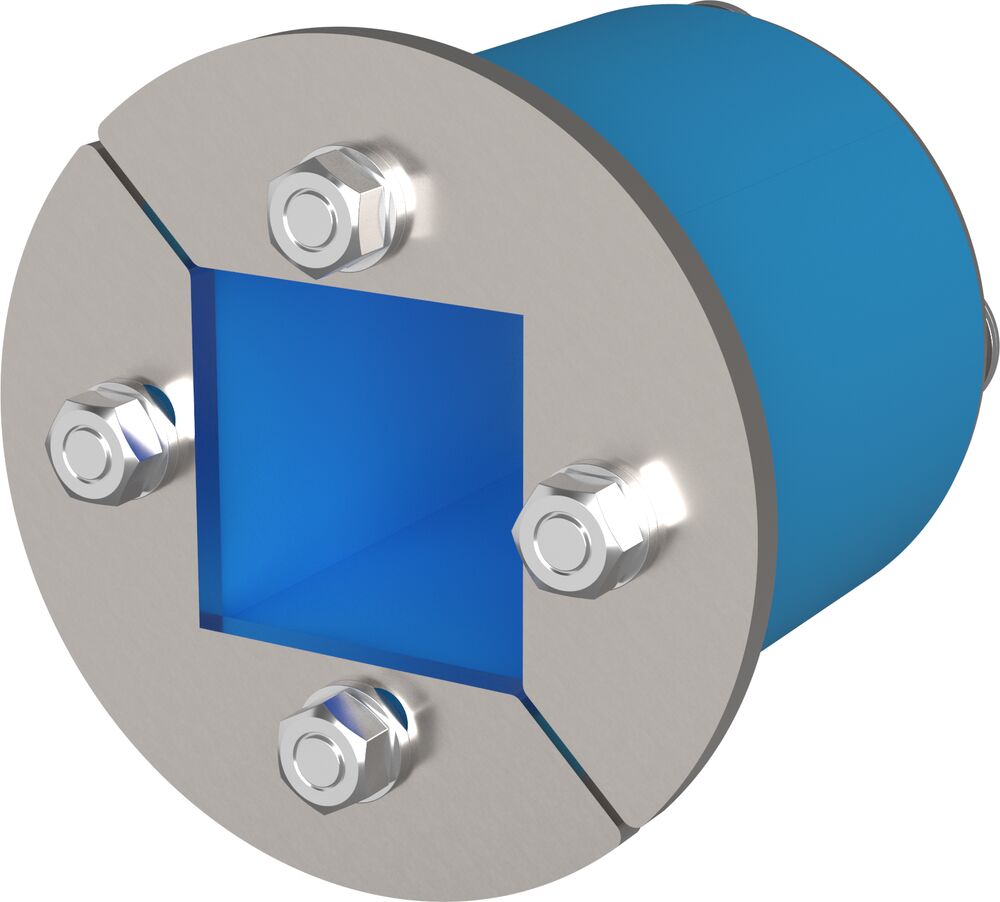

R 70 AISI 316
R 70 AISI 316

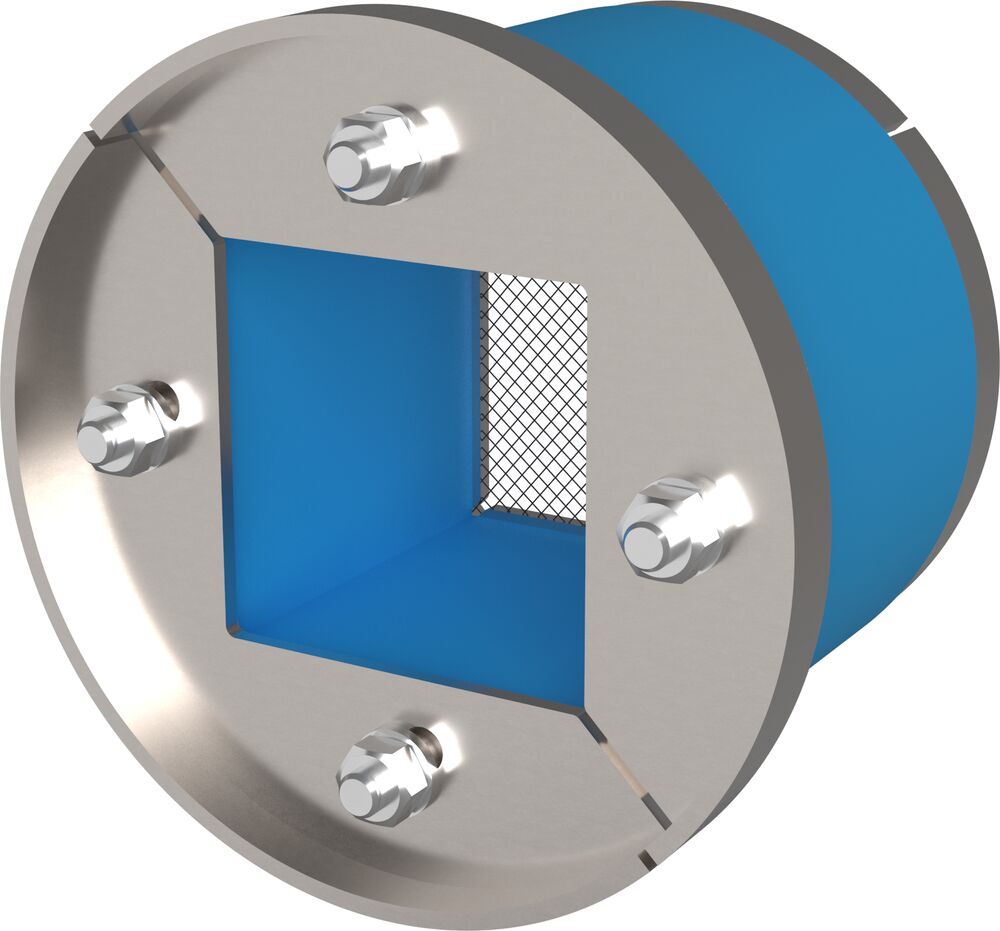

R 100 AISI 316
R 100 AISI 316

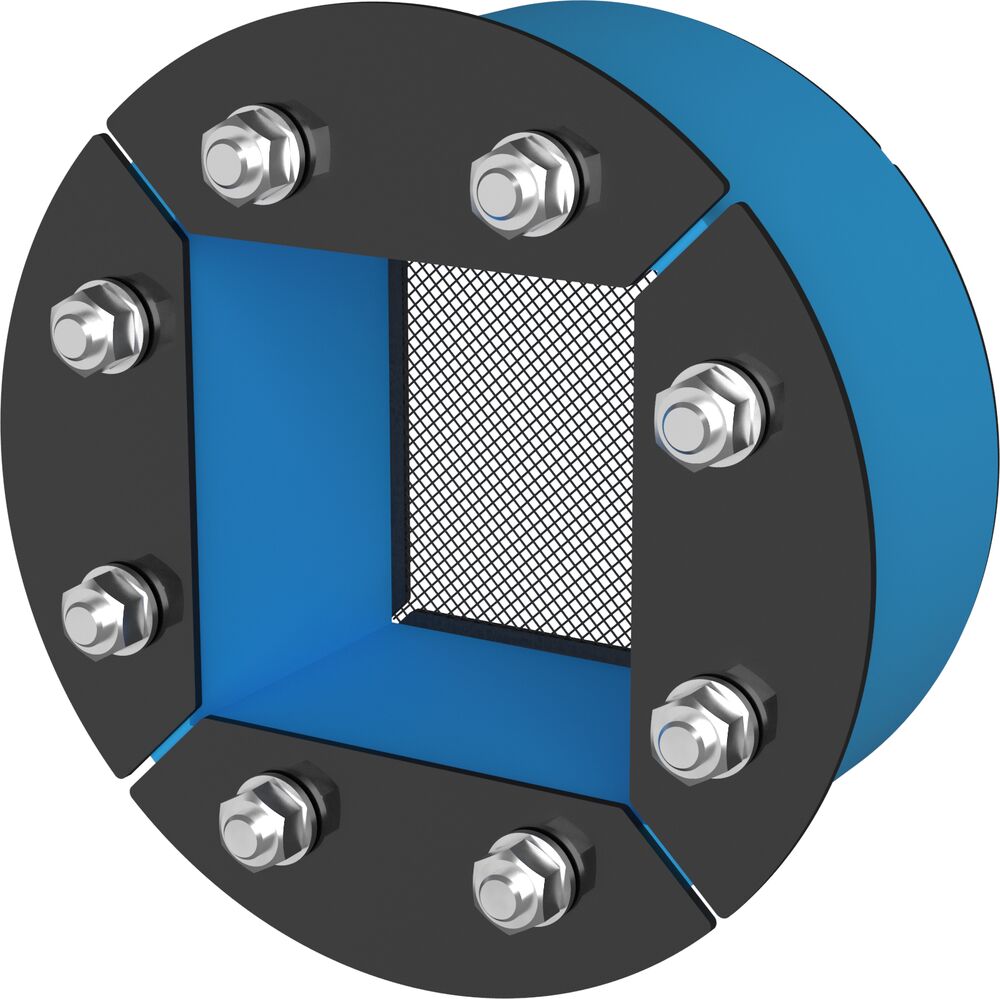

R 150 GALV
R 150 GALV

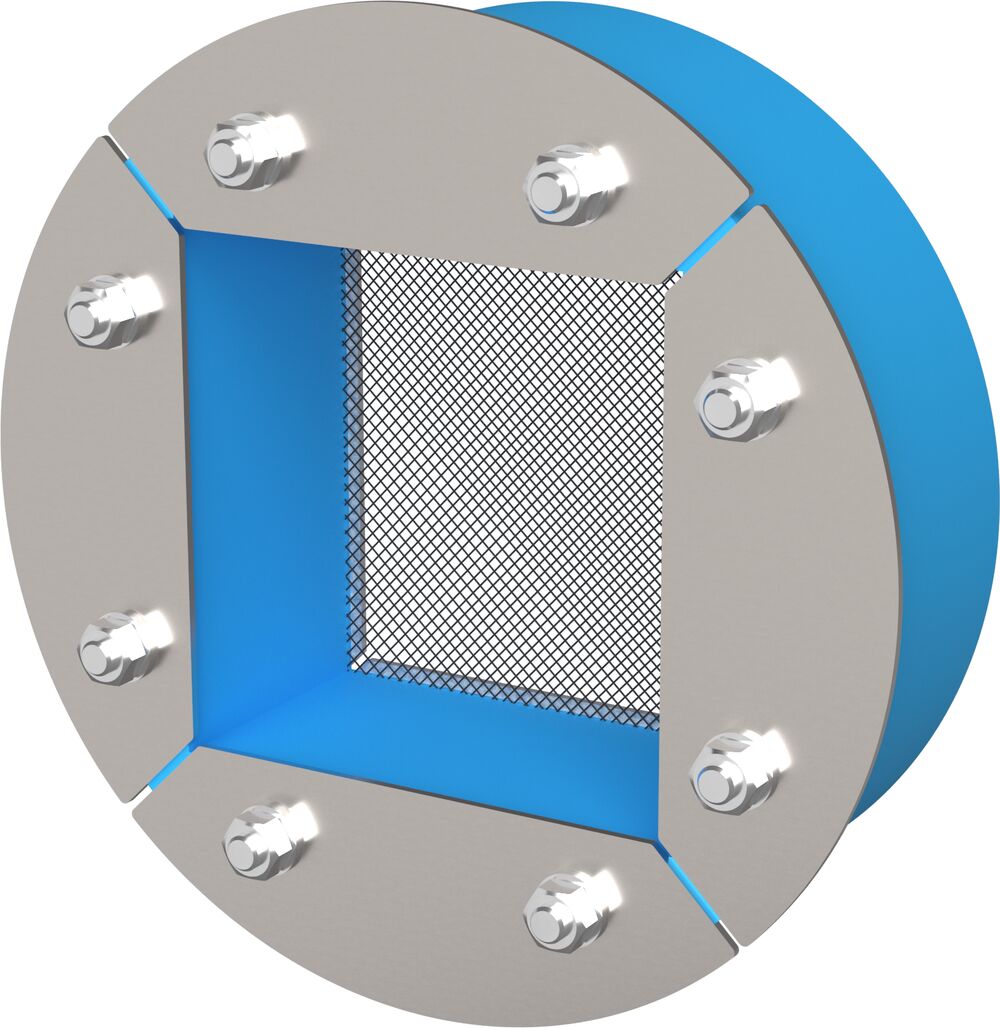

R 200 AISI 316
R 200 AISI 316
R 70 AISI 316
R 100 AISI 316
R 150 GALV
R 200 AISI 316

Komponenty

mm/kg palec/libra

Galvanizovaná měkká ocel

R 100 GALV

  • Prostor utěsnění (mm) 60 x 60
  • Ø otvoru (mm) 100 - 102
  • Hmotnost (kg) 0.8
  • Typ. č. R000001001018
dxf
Ke stažení
stp
Ke stažení
Remove from cart?

R 125 GALV

  • Prostor utěsnění (mm) 80 x 80
  • Ø otvoru (mm) 125 - 127
  • Hmotnost (kg) 1.1
  • Typ. č. R000001251018
dxf
Ke stažení
stp
Ke stažení
Remove from cart?

R 127 GALV

  • Prostor utěsnění (mm) 80 x 80
  • Ø otvoru (mm) 127 - 129
  • Hmotnost (kg) 1.1
  • Typ. č. R000001271018
dxf
Ke stažení
stp
Ke stažení
Remove from cart?

R 150 GALV

  • Prostor utěsnění (mm) 90 x 90
  • Ø otvoru (mm) 150 - 152
  • Hmotnost (kg) 1.6
  • Typ. č. R000001501018
dxf
Ke stažení
stp
Ke stažení
Remove from cart?

R 200 GALV

  • Prostor utěsnění (mm) 120 x 120
  • Ø otvoru (mm) 200 - 202
  • Hmotnost (kg) 2.6
  • Typ. č. R000002001018
dxf
Ke stažení
stp
Ke stažení
Remove from cart?

Nerezová ocel

R 50 AISI316

  • Prostor utěsnění (mm) 30 x 30
  • Ø otvoru (mm) 50 - 52
  • Hmotnost (kg) 0.21
  • Typ. č. 5R00000012875
dxf
Ke stažení
stp
Ke stažení
Remove from cart?

R 70 AISI316

  • Prostor utěsnění (mm) 40 x 40
  • Ø otvoru (mm) 70 - 72
  • Hmotnost (kg) 0.45
  • Typ. č. R000000701021
dxf
Ke stažení
stp
Ke stažení
Remove from cart?

R 75 AISI316

  • Prostor utěsnění (mm) 40 x 40
  • Ø otvoru (mm) 75 - 77
  • Hmotnost (kg) 0.5
  • Typ. č. R000000751021
dxf
Ke stažení
stp
Ke stažení
Remove from cart?

R 100 AISI316

  • Prostor utěsnění (mm) 60 x 60
  • Ø otvoru (mm) 100 - 102
  • Hmotnost (kg) 0.8
  • Typ. č. R000001001021
dxf
Ke stažení
stp
Ke stažení
Remove from cart?

R 125 AISI316

  • Prostor utěsnění (mm) 80 x 80
  • Ø otvoru (mm) 125 - 127
  • Hmotnost (kg) 1.1
  • Typ. č. R000001251021
dxf
Ke stažení
stp
Ke stažení
Remove from cart?

R 127 AISI316

  • Prostor utěsnění (mm) 80 x 80
  • Ø otvoru (mm) 127 - 129
  • Hmotnost (kg) 1.1
  • Typ. č. R000001271021
dxf
Ke stažení
stp
Ke stažení
Remove from cart?

R 150 AISI316

  • Prostor utěsnění (mm) 90 x 90
  • Ø otvoru (mm) 150 - 152
  • Hmotnost (kg) 1.6
  • Typ. č. R000001501021
dxf
Ke stažení
stp
Ke stažení
Remove from cart?

R 200 AISI316

  • Prostor utěsnění (mm) 120 x 120
  • Ø otvoru (mm) 200 - 202
  • Hmotnost (kg) 2.6
  • Typ. č. R000002001021
dxf
Ke stažení
stp
Ke stažení
Remove from cart?
Galvanizovaná měkká ocel
Název Prostor utěsnění (mm) Ø otvoru (mm) Hmotnost (kg) Typ. č.
R 100 GALV 60 x 60 100 - 102 0.8 R000001001018
R 125 GALV 80 x 80 125 - 127 1.1 R000001251018
R 127 GALV 80 x 80 127 - 129 1.1 R000001271018
R 150 GALV 90 x 90 150 - 152 1.6 R000001501018
R 200 GALV 120 x 120 200 - 202 2.6 R000002001018
Nerezová ocel
Název Prostor utěsnění (mm) Ø otvoru (mm) Hmotnost (kg) Typ. č.
R 50 AISI316 30 x 30 50 - 52 0.21 5R00000012875
R 70 AISI316 40 x 40 70 - 72 0.45 R000000701021
R 75 AISI316 40 x 40 75 - 77 0.5 R000000751021
R 100 AISI316 60 x 60 100 - 102 0.8 R000001001021
R 125 AISI316 80 x 80 125 - 127 1.1 R000001251021
R 127 AISI316 80 x 80 127 - 129 1.1 R000001271021
R 150 AISI316 90 x 90 150 - 152 1.6 R000001501021
R 200 AISI316 120 x 120 200 - 202 2.6 R000002001021
