Kruhové těsnění pro samostatný kabel či potrubí vstupující skrze základy.
Roxtec RS UG™ je dvoudílné těsnění určené k instalaci samostatný kabel či trubku vstupující skrze základy. Plní funkci dlouhodobé bariéry zabraňující vstupu vody, plynu, vlhkosti a hlodavců. Prostup lze instalovat i za vlhka a v prostředích s protékající vodou. Odolává extrémnímu ohýbání kabelů a má toleranci +5 mm vzhledem k otvoru, jakož i ukazatel signalizující požadovanou kompresi těsnění. Těsnění lze instalovat do průchodek, vedení a do odvrtaných otvorů.
- Odolné proti hlodavcům
- Rychlá a snadná instalace
- Snadná údržba a prohlídky
Ke stažení
![](https://cdn.content-publisher.roxtec.com/images/image:24248/6258_RS_UG_solution.jpg)
Ke stažení
Specifikace a certifikáty
Certifikáty jsou průběžně doplňovány, obnovovány a nahrazovány. Pro zajištění souladu je pravidelně kontrolujte.
Technické údaje
Těsnění Roxtec RS UG™ je určeno pro jednotlivé kabely a trub...
Instalace
Struktura instalace
-
Beton
Typ montáže
-
Stávající otvor
-
Stávající objímka
Pokyny k instalaci
Technické výkresy
Technické výkresy
Těsnění pro vaše průmyslové odvětví
Seznamte se s řadou našich řešení a výhodami, které Vám mohou přinést.
Údaje o izolačních komponentách
Zde naleznete technické údaje pro každou konkrétní součást našeho systému.
Kruhové rámy/těsnění
Těsnící komponenty
Konfigurované soupravy prostupů
RS 70 UG
- Konfigurace 1x (9.0-33.0)
- Vnější Ø (mm) 70
- Ø otvoru (mm) 70 - 75
- Hmotnost (kg) 0.6
- Typ. č. 167234
![](https://cdn.content-publisher.roxtec.com/images/image:34660/515660_RS75UG.jpg)
RS 75 UG
- Konfigurace 1x (9.0-33.0)
- Vnější Ø (mm) 75
- Ø otvoru (mm) 75 - 80
- Hmotnost (kg) 0.6
- Typ. č. 186247
![](https://cdn.content-publisher.roxtec.com/images/image:34661/515661_RS80UG.jpg)
RS 80 UG
- Konfigurace 1x (9.0-33.0)
- Vnější Ø (mm) 80
- Ø otvoru (mm) 80 - 85
- Hmotnost (kg) 0.7
- Typ. č. 186248
![](https://cdn.content-publisher.roxtec.com/images/image:34662/515662_RS90UG.jpg)
RS 90 UG
- Konfigurace 1x (24.0-53.0)
- Vnější Ø (mm) 90
- Ø otvoru (mm) 90 - 95
- Hmotnost (kg) 0.9
- Typ. č. 167263
![](https://cdn.content-publisher.roxtec.com/images/image:34663/515663_RS95UG.jpg)
RS 95 UG
- Konfigurace 1x (24.0-53.0)
- Vnější Ø (mm) 95
- Ø otvoru (mm) 95 - 100
- Hmotnost (kg) 1
- Typ. č. 186249
![](https://cdn.content-publisher.roxtec.com/images/image:34664/515664_RS100 24-53UG.jpg)
RS 100 (4") 24-53 UG
- Konfigurace 1x (24.0-53.0)
- Vnější Ø (mm) 100
- Ø otvoru (mm) 100 - 105
- Hmotnost (kg) 1
- Typ. č. 186250
![](https://cdn.content-publisher.roxtec.com/images/image:34665/515665_RS100UG.jpg)
RS 100 (4") UG
- Konfigurace 1x (39.0-63.0)
- Vnější Ø (mm) 100
- Ø otvoru (mm) 100 - 105
- Hmotnost (kg) 1.1
- Typ. č. 167236
![](https://cdn.content-publisher.roxtec.com/images/image:34612/515650_RS105UG test 4.jpg)
RS 105 UG
- Konfigurace 1x (39.0-63.0)
- Vnější Ø (mm) 105
- Ø otvoru (mm) 105 - 110
- Hmotnost (kg) 1.2
- Typ. č. 186251
![](https://cdn.content-publisher.roxtec.com/images/image:34667/515667_RS110UG.jpg)
RS 110 UG
- Konfigurace 1x (39.0-63.0)
- Vnější Ø (mm) 110
- Ø otvoru (mm) 110 - 115
- Hmotnost (kg) 1.2
- Typ. č. 186252
![](https://cdn.content-publisher.roxtec.com/images/image:34668/515668_RS125UG.jpg)
RS 125 (5") UG
- Konfigurace 1x (55.0-88.0)
- Vnější Ø (mm) 125
- Ø otvoru (mm) 125 - 130
- Hmotnost (kg) 1.6
- Typ. č. 167638
![](https://cdn.content-publisher.roxtec.com/images/image:34669/515669_RS130UG.jpg)
RS 130 UG
- Konfigurace 1x (55.0-88.0)
- Vnější Ø (mm) 130
- Ø otvoru (mm) 130 - 135
- Hmotnost (kg) 1.6
- Typ. č. 186253
![](https://cdn.content-publisher.roxtec.com/images/image:34670/515670_RS135 55-88UG.jpg)
RS 135 55-88 UG
- Konfigurace 1x (55.0-88.0)
- Vnější Ø (mm) 135
- Ø otvoru (mm) 135 - 140
- Hmotnost (kg) 1.7
- Typ. č. 186254
![](https://cdn.content-publisher.roxtec.com/images/image:34671/515671_RS135UG.jpg)
RS 135 UG
- Konfigurace 1x (65.0-98.0)
- Vnější Ø (mm) 135
- Ø otvoru (mm) 135 - 140
- Hmotnost (kg) 1.8
- Typ. č. 167240
![](https://cdn.content-publisher.roxtec.com/images/image:34672/515672_RS140UG.jpg)
RS 140 UG
- Konfigurace 1x (65.0-98.0)
- Vnější Ø (mm) 140
- Ø otvoru (mm) 140 - 145
- Hmotnost (kg) 2
- Typ. č. 186255
![](https://cdn.content-publisher.roxtec.com/images/image:34673/515673_RS145UG.jpg)
RS 145 UG
- Konfigurace 1x (65.0-98.0)
- Vnější Ø (mm) 145
- Ø otvoru (mm) 145 - 150
- Hmotnost (kg) 2
- Typ. č. 186256
![](https://cdn.content-publisher.roxtec.com/images/image:34713/515696_RS100UG WOC.jpg)
RS 100 (4") UG WOC
- Konfigurace 1x (39.0-63.0)
- Vnější Ø (mm) 100
- Ø otvoru (mm) 100 - 105
- Hmotnost (kg) 1
- Typ. č. 167265
![](https://cdn.content-publisher.roxtec.com/images/image:34714/515697_RS105UG WOC.jpg)
RS 105 UG WOC
- Konfigurace 1x (39.0-63.0)
- Vnější Ø (mm) 105
- Ø otvoru (mm) 105 - 110
- Hmotnost (kg) 1
- Typ. č. 186257
![](https://cdn.content-publisher.roxtec.com/images/image:34715/515698_RS110UG WOC.jpg)
RS 110 UG WOC
- Konfigurace 1x (39.0-63.0)
- Vnější Ø (mm) 110
- Ø otvoru (mm) 110 - 115
- Hmotnost (kg) 1.1
- Typ. č. 186258
![](https://cdn.content-publisher.roxtec.com/images/image:34716/515699_RS125UG WOC.jpg)
RS 125 (5") UG WOC
- Konfigurace 1x (55.0-88.0)
- Vnější Ø (mm) 125
- Ø otvoru (mm) 125 - 130
- Hmotnost (kg) 1.4
- Typ. č. 167639
![](https://cdn.content-publisher.roxtec.com/images/image:34717/515700_RS130UG WOC.jpg)
RS 130 UG WOC
- Konfigurace 1x (55.0-88.0)
- Vnější Ø (mm) 130
- Ø otvoru (mm) 130 - 135
- Hmotnost (kg) 1.4
- Typ. č. 186259
![](https://cdn.content-publisher.roxtec.com/images/image:34718/515701_RS135_55-88UG WOC.jpg)
RS 135 55-88 UG WOC
- Konfigurace 1x (55.0-88.0)
- Vnější Ø (mm) 135
- Ø otvoru (mm) 135 - 140
- Hmotnost (kg) 1.5
- Typ. č. 186260
![](https://cdn.content-publisher.roxtec.com/images/image:34719/515702_RS135UG WOC.jpg)
RS 135 UG WOC
- Konfigurace 1x (65.0-98.0)
- Vnější Ø (mm) 135
- Ø otvoru (mm) 135 - 140
- Hmotnost (kg) 1.6
- Typ. č. 167266
![](https://cdn.content-publisher.roxtec.com/images/image:34720/515703_RS140UG WOC.jpg)
RS 140 UG WOC
- Konfigurace 1x (65.0-98.0)
- Vnější Ø (mm) 140
- Ø otvoru (mm) 140 - 145
- Hmotnost (kg) 1.7
- Typ. č. 186261
![](https://cdn.content-publisher.roxtec.com/images/image:34721/515704_RS145UG WOC.jpg)
RS 145 UG WOC
- Konfigurace 1x (65.0-98.0)
- Vnější Ø (mm) 145
- Ø otvoru (mm) 145 - 150
- Hmotnost (kg) 1.8
- Typ. č. 186262
![](https://cdn.content-publisher.roxtec.com/images/image:34722/515705_RS150 UG WOC.jpg)
RS 150 UG WOC
- Konfigurace 1x (80.0-113.0)
- Vnější Ø (mm) 150
- Ø otvoru (mm) 150 - 155
- Hmotnost (kg) 1.8
- Typ. č. 167246
![](https://cdn.content-publisher.roxtec.com/images/image:34723/515706_RS155 UG WOC.jpg)
RS 155 UG WOC
- Konfigurace 1x (80.0-113.0)
- Vnější Ø (mm) 155
- Ø otvoru (mm) 155 - 160
- Hmotnost (kg) 1.9
- Typ. č. 186263
![](https://cdn.content-publisher.roxtec.com/images/image:34724/515707_RS160UG WOC.jpg)
RS 160 UG WOC
- Konfigurace 1x (80.0-113.0)
- Vnější Ø (mm) 160
- Ø otvoru (mm) 160 - 165
- Hmotnost (kg) 2
- Typ. č. 186264
![](https://cdn.content-publisher.roxtec.com/images/image:34725/515708_RS185UG WOC.jpg)
RS 185 UG WOC
- Konfigurace 1x (114.0-148.0)
- Vnější Ø (mm) 185
- Ø otvoru (mm) 185 - 190
- Hmotnost (kg) 2.3
- Typ. č. 167258
![](https://cdn.content-publisher.roxtec.com/images/image:34726/515709_RS190UG WOC.jpg)
RS 190 UG WOC
- Konfigurace 1x (114.0-148.0)
- Vnější Ø (mm) 190
- Ø otvoru (mm) 190 - 195
- Hmotnost (kg) 2.4
- Typ. č. 186265
![](https://cdn.content-publisher.roxtec.com/images/image:34727/515710_RS195UG WOC.jpg)
RS 195 UG WOC
- Konfigurace 1x (114.0-148.0)
- Vnější Ø (mm) 195
- Ø otvoru (mm) 195 - 200
- Hmotnost (kg) 2.6
- Typ. č. 186266
![](https://cdn.content-publisher.roxtec.com/images/image:34728/515711_RS200UG WOC.jpg)

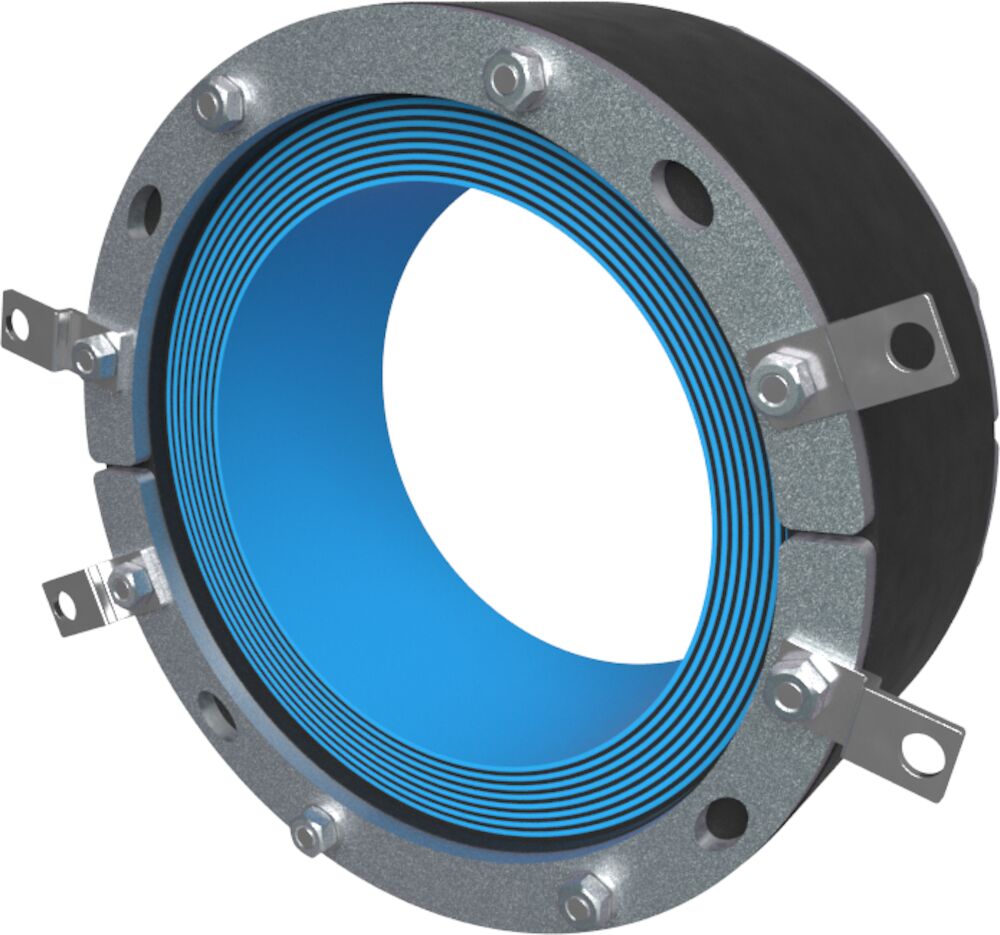

RS 200 (8") UG WOC
- Konfigurace 1x (130.0-163.0)
- Vnější Ø (mm) 200
- Ø otvoru (mm) 200 - 205
- Hmotnost (kg) 2.5
- Typ. č. 178151
![](https://cdn.content-publisher.roxtec.com/images/image:34729/515712_RS205UG WOC.jpg)
RS 205 UG WOC
- Konfigurace 1x (130.0-163.0)
- Vnější Ø (mm) 205
- Ø otvoru (mm) 205 - 210
- Hmotnost (kg) 2.7
- Typ. č. 186267
![](https://cdn.content-publisher.roxtec.com/images/image:34730/515713_RS210UG WOC.jpg)
RS 210 UG WOC
- Konfigurace 1x (130.0-163.0)
- Vnější Ø (mm) 210
- Ø otvoru (mm) 210 - 215
- Hmotnost (kg) 2.8
- Typ. č. 186268
![](https://cdn.content-publisher.roxtec.com/images/image:34731/515714_RS225UG WOC.jpg)
RS 225 UG WOC
- Konfigurace 1x (146.0-179.0)
- Vnější Ø (mm) 225
- Ø otvoru (mm) 225 - 230
- Hmotnost (kg) 3.4
- Typ. č. 178166
![](https://cdn.content-publisher.roxtec.com/images/image:34732/515715_RS230UG WOC.jpg)
RS 230 UG WOC
- Konfigurace 1x (146.0-179.0)
- Vnější Ø (mm) 230
- Ø otvoru (mm) 230 - 235
- Hmotnost (kg) 3.5
- Typ. č. 186269
![](https://cdn.content-publisher.roxtec.com/images/image:34733/515716_RS235UG WOC.jpg)
RS 235 UG WOC
- Konfigurace 1x (146.0-179.0)
- Vnější Ø (mm) 235
- Ø otvoru (mm) 235 - 240
- Hmotnost (kg) 3.7
- Typ. č. 186270
![](https://cdn.content-publisher.roxtec.com/images/image:34734/515717_RS250UG WOC.jpg)
RS 250 UG WOC
- Konfigurace 1x (171.0-204.0)
- Vnější Ø (mm) 250
- Ø otvoru (mm) 250 - 255
- Hmotnost (kg) 3.8
- Typ. č. 178178
![](https://cdn.content-publisher.roxtec.com/images/image:34735/515718_RS255UG WOC.jpg)
RS 255 UG WOC
- Konfigurace 1x (171.0-204.0)
- Vnější Ø (mm) 255
- Ø otvoru (mm) 255 - 260
- Hmotnost (kg) 4
- Typ. č. 186271
![](https://cdn.content-publisher.roxtec.com/images/image:34736/515719_RS260UG WOC.jpg)
RS 260 UG WOC
- Konfigurace 1x (171.0-204.0)
- Vnější Ø (mm) 260
- Ø otvoru (mm) 260 - 265
- Hmotnost (kg) 4.1
- Typ. č. 186272
Název | Konfigurace | Vnější Ø (mm) | Ø otvoru (mm) | Hmotnost (kg) | Typ. č. | |
---|---|---|---|---|---|---|
RS 70 UG | 1x (9.0-33.0) | 70 | 70 - 75 | 0.6 | 167234 | |
RS 75 UG | 1x (9.0-33.0) | 75 | 75 - 80 | 0.6 | 186247 | |
RS 80 UG | 1x (9.0-33.0) | 80 | 80 - 85 | 0.7 | 186248 | |
RS 90 UG | 1x (24.0-53.0) | 90 | 90 - 95 | 0.9 | 167263 | |
RS 95 UG | 1x (24.0-53.0) | 95 | 95 - 100 | 1 | 186249 | |
RS 100 (4") 24-53 UG | 1x (24.0-53.0) | 100 | 100 - 105 | 1 | 186250 | |
RS 100 (4") UG | 1x (39.0-63.0) | 100 | 100 - 105 | 1.1 | 167236 | |
RS 105 UG | 1x (39.0-63.0) | 105 | 105 - 110 | 1.2 | 186251 | |
RS 110 UG | 1x (39.0-63.0) | 110 | 110 - 115 | 1.2 | 186252 | |
RS 125 (5") UG | 1x (55.0-88.0) | 125 | 125 - 130 | 1.6 | 167638 | |
RS 130 UG | 1x (55.0-88.0) | 130 | 130 - 135 | 1.6 | 186253 | |
RS 135 55-88 UG | 1x (55.0-88.0) | 135 | 135 - 140 | 1.7 | 186254 | |
RS 135 UG | 1x (65.0-98.0) | 135 | 135 - 140 | 1.8 | 167240 | |
RS 140 UG | 1x (65.0-98.0) | 140 | 140 - 145 | 2 | 186255 | |
RS 145 UG | 1x (65.0-98.0) | 145 | 145 - 150 | 2 | 186256 | |
RS 100 (4") UG WOC | 1x (39.0-63.0) | 100 | 100 - 105 | 1 | 167265 | |
RS 105 UG WOC | 1x (39.0-63.0) | 105 | 105 - 110 | 1 | 186257 | |
RS 110 UG WOC | 1x (39.0-63.0) | 110 | 110 - 115 | 1.1 | 186258 | |
RS 125 (5") UG WOC | 1x (55.0-88.0) | 125 | 125 - 130 | 1.4 | 167639 | |
RS 130 UG WOC | 1x (55.0-88.0) | 130 | 130 - 135 | 1.4 | 186259 | |
RS 135 55-88 UG WOC | 1x (55.0-88.0) | 135 | 135 - 140 | 1.5 | 186260 | |
RS 135 UG WOC | 1x (65.0-98.0) | 135 | 135 - 140 | 1.6 | 167266 | |
RS 140 UG WOC | 1x (65.0-98.0) | 140 | 140 - 145 | 1.7 | 186261 | |
RS 145 UG WOC | 1x (65.0-98.0) | 145 | 145 - 150 | 1.8 | 186262 | |
RS 150 UG WOC | 1x (80.0-113.0) | 150 | 150 - 155 | 1.8 | 167246 | |
RS 155 UG WOC | 1x (80.0-113.0) | 155 | 155 - 160 | 1.9 | 186263 | |
RS 160 UG WOC | 1x (80.0-113.0) | 160 | 160 - 165 | 2 | 186264 | |
RS 185 UG WOC | 1x (114.0-148.0) | 185 | 185 - 190 | 2.3 | 167258 | |
RS 190 UG WOC | 1x (114.0-148.0) | 190 | 190 - 195 | 2.4 | 186265 | |
RS 195 UG WOC | 1x (114.0-148.0) | 195 | 195 - 200 | 2.6 | 186266 | |
RS 200 (8") UG WOC | 1x (130.0-163.0) | 200 | 200 - 205 | 2.5 | 178151 | |
RS 205 UG WOC | 1x (130.0-163.0) | 205 | 205 - 210 | 2.7 | 186267 | |
RS 210 UG WOC | 1x (130.0-163.0) | 210 | 210 - 215 | 2.8 | 186268 | |
RS 225 UG WOC | 1x (146.0-179.0) | 225 | 225 - 230 | 3.4 | 178166 | |
RS 230 UG WOC | 1x (146.0-179.0) | 230 | 230 - 235 | 3.5 | 186269 | |
RS 235 UG WOC | 1x (146.0-179.0) | 235 | 235 - 240 | 3.7 | 186270 | |
RS 250 UG WOC | 1x (171.0-204.0) | 250 | 250 - 255 | 3.8 | 178178 | |
RS 255 UG WOC | 1x (171.0-204.0) | 255 | 255 - 260 | 4 | 186271 | |
RS 260 UG WOC | 1x (171.0-204.0) | 260 | 260 - 265 | 4.1 | 186272 |
