Os módulos de vedação Roxtec GM têm 15 mm (0,590") de profundidade e são fáceis de adaptar a cabos e tubos de diferentes tamanhos graças ao Multidiâmetro™, a inovação da Roxtec baseada em camadas removíveis. Quando usado com um núcleo, o módulo funciona como um módulo sobressalente para expansão futura.
- Para uso com os componentes Roxtec correspondentes para formar uma solução de vedação completa
- Para cabos e tubos com 3,5 a 32,5 mm (0,141" a 1,281") OD
Desenhos técnicos
Artigos de componentes
| Título | Dimensões externas LxAxD (mm) | Número de cabos/tubos | Para cabo/tubo Ø (mm) | Peso (kg) | Art. No | |
|---|---|---|---|---|---|---|
| GM 13,3w40 | 40 x 13 x 15 | 3 | 3.5 - 10.5 | 0.01 | GM00113401000 | |

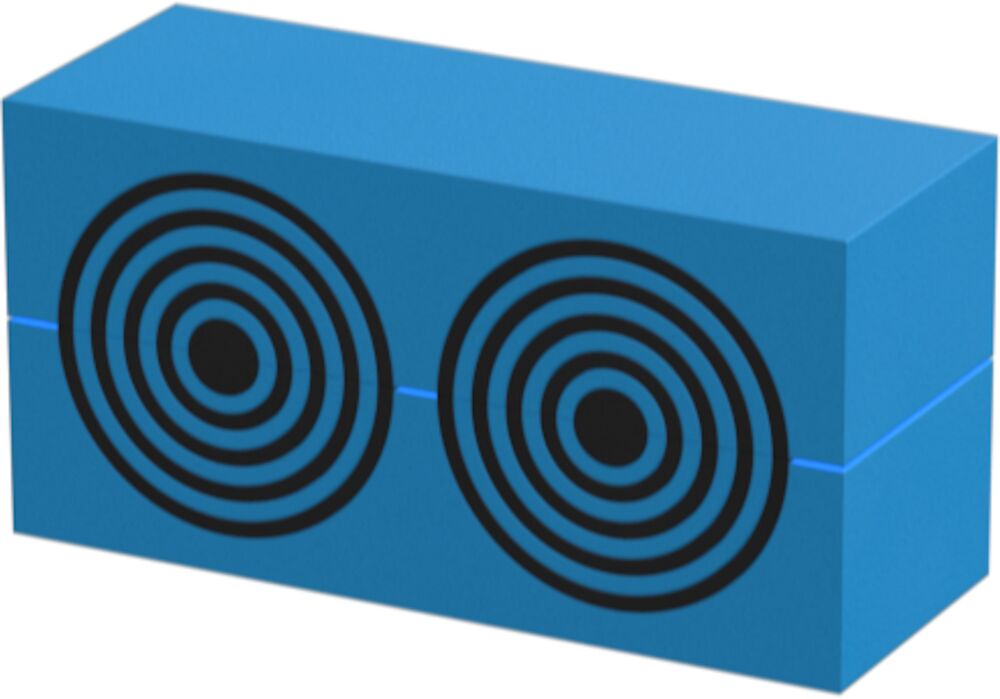

| GM 20w40 | 40 x 20 x 15 | 2 | 3.5 - 16.5 | 0.02 | GM00120401000 | |
| GM 40 10-32 | 40 x 40 x 15 | 1 | 9.5 - 32.5 | 0.04 | GM00140101000 |
